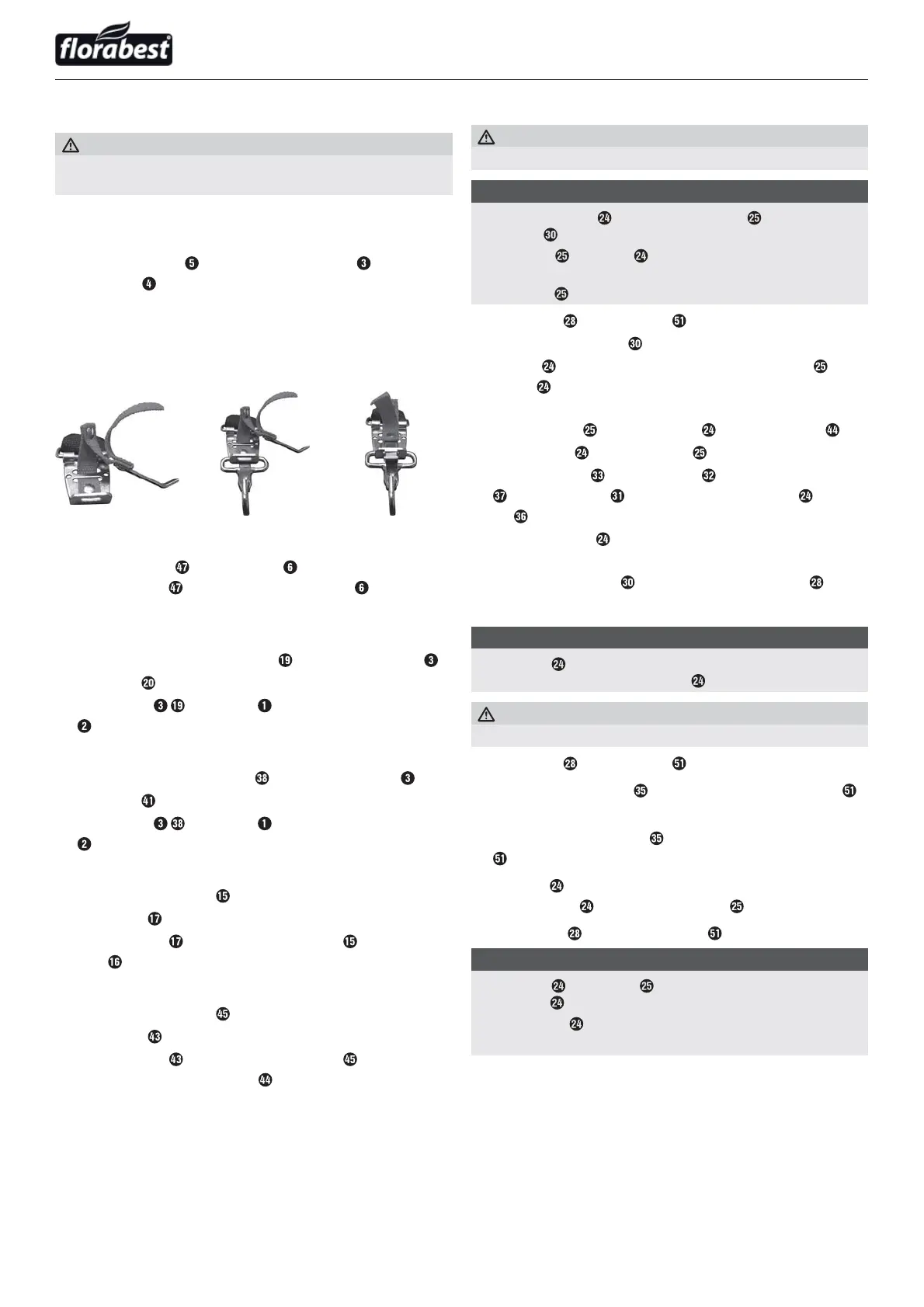

FHEHS 900 B2
■ 22 │ FI
Ennen käyttöönottoa
HUOMIO! LOUKKAANTUMISVAARA!
► Irrota pistoke ennen kaikkia laitteelle suoritettavia töitä.
Sähköiskun vaara!
Moottoriyksikkö
Pyörökahvan asentaminen
♦ Työnnä pyörökahva halutussa asennossa varteen .
♦ Kiristä ruuvi
.
Pika-avausmekanismin asentaminen
♦ Ripusta jousihaka paikoilleen ja varmista se valjaiden pika-avausmeka-
nismin punaisella osalla. Vedä valjaiden punaisesta osasta, jos sinun
on nopeasti laskettava laite maahan.
Olkahihnan kiinnittäminen/asentaminen
♦ Kiinnitä olkahihna kantosilmukkaan .
♦ Sovita olkahihna
kokoosi niin, että kantosilmukka on lonkan
kohdalla, kun laite roikkuu olalla.
Pensasleikkurin asentaminen
♦ Työnnä pensasleikkurin varren etuosa moottoriyksikön varteen .
♦ Lukitustapin
on lukituttava paikalleen.
♦ Kiinnitä varret
sormiruuvilla ja vastakkaisen puolen mutterilla
.
Oksasahan asentaminen
♦ Työnnä oksasahan varren etuosa moottoriyksikön varteen .
♦ Lukitustapin
on lukituttava paikalleen.
♦ Kiinnitä varret
sormiruuvilla ja vastakkaisen puolen mutterilla
.
Pensasleikkurin kääntäminen
♦ Vapauta vapautus/lukitus .
♦ Säätövivusta
voit kääntää pensasleikkurin haluamaasi asentoon.
♦ Anna säätövivun
ja vapautus/lukitus -säätimen lukittua aluslaa-
tassa
olevaan vakoon (pensasleikkuri).
Oksasahan kääntäminen
♦ Vapauta vapautus/lukitus .
♦ Säätövivusta
voit kääntää oksasahan haluamaasi asentoon.
♦ Anna säätövivun
ja vapautus/lukitus -säätimen lukittua aluslaa-
tassa olevaan vakoon (oksasaha)
.
Teräketjun ja terälaipan asentaminen
VAROITUS!
► Käytä suojakäsineitä! Teräketjun teristä aiheutuva loukkaantumisvaara!
OHJE
►
Huomioi teräketjun
kulkusuunta terälaipassa ja ketjupyörän
suojassa
.
► Terälaippa ja teräketju ovat valmiiksi asennetut toimitettavassa
laitteeessa.
► Terälaipan käytössä on huomioitava kuluminen.
♦ Avaa mutteri
asennustyökalua käyttäen.
♦ Poista ketjupyörän suojus
.
♦ Teräketju
on myös tarvittaessa löysättävä ennen terälaipan ja te-
räketjun
irrottamista (ks. luku Teräketjun kiristäminen ja tarkistaminen).
Seuraa ohjeita käänteisessä järjestyksessä.
♦ Irrota terälaippa
yhdessä teräketjun kanssa aluslaatasta .
♦ Aseta teräketju
takaisin terälaipan kärjestä alkaen.
♦ Aseta ohjauskisko
laipan ohjauksen päälle ja ketjun kiristystappi
terälaipan reikään . Aseta samanaikaisesti teräketju ketjupyö-
rän
päälle.
♦ Kiristä nyt teräketju
(ks. kohta Teräketjun kiristäminen ja tarkistami-
nen).
♦ Aseta ketjupyörän suojus
jälleen paikalleen ja kiristä mutteri kevyesti.
Teräketjun kiristäminen ja tarkistaminen
OHJE
► Teräketjun
kireys on tärkeä turvallisuutesi ja laitteen toiminnan
kannalta. Kunnolla kiristetty teräketju pidentää laitteesi käyttöikää.
VAROITUS!
► Käytä suojakäsineitä! Teräketjun teristä aiheutuva loukkaantumisvaara!
♦ Avaa mutteri
asennustyökalua käyttäen.
♦ Kiristä ketjun kiristysruuvia
pyörittämällä sitä asennustyökalulla
myötäpäivään.
♦ Höllennä ketjun kiristysruuvia
pyörittämällä sitä asennustyökalulla
vastapäivään.
♦ Teräketjun
on oltava tiiviisti kiinni terälaipan alareunassa. Tarkista,
voiko teräketjua
vetää kädellä terälaipan ylitse.
♦ Kiristä mutteri
taas asennustyökalulla kireälle.
OHJE
►
Teräketjun
ja terälaipan väli saisi olla korkeintaan 2 mm, kun
teräketjua vedetään 9 N:n (n. 1 kg) voimalla.
► Uusi teräketju löystyy, ja sitä on kiristettävä useamman kerran.
► Tarkista ketjun kireys ennen jokaista laitteen käyttökertaa.
