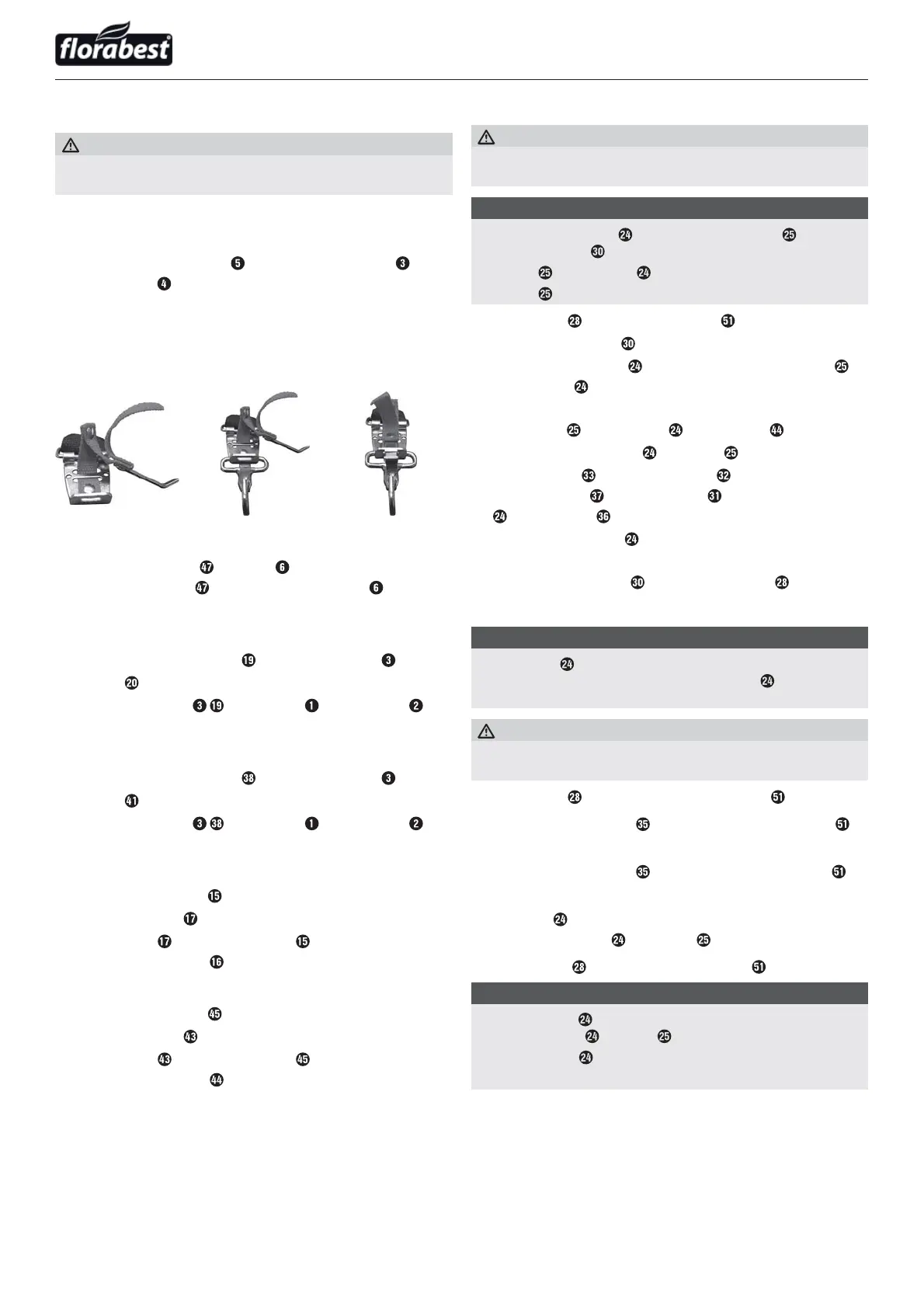

FHEHS 900 B2
■ 36 │ SE
Innan produkten tas i bruk
VAR FÖRSIKTIG! RISK FÖR PERSONSKADOR!
► Dra alltid ut kontakten innan du gör några arbeten på produkten.
Risk för elchock!
Motorenhet
Montera runt handtag
♦ Stick in det runda handtaget i önskad position på armen .
♦ Dra åt skruven
.
Montera snabböppningsmekanismen
♦ Sätt in karbinhaken och fäst den med den röda biten av remmen till
snabböppningsmekanismen (se bilderna). Dra i den röda rembiten om
du måste ta av dig produkten snabbt.
Fästa/montera axelremmen
♦ Haka fast axelremmen i bäröglan .
♦ Anpassa axelremmen
till din storlek så att bäröglan hänger i
höfthöjd när du har axelremmen på dig.
Montera häcksaxen
♦ För på häcksaxens främre arm på motorenhetens arm .
♦ Låsstiftet
måste låsa fast.
♦ Skruva ihop armarna
med T-skruven och sätt muttern på
motsatt sida.
Montera grensågen
♦ För på grensågens främre arm på motorenhetens arm .
♦ Låsstiftet
måste låsa fast.
♦ Skruva ihop armarna
med T-skruven och sätt muttern på
motsatt sida.
Ändra häcksaxens läge
♦ Lossa spärranordningen .
♦ Använd ställspaken
för att flytta häcksaxen till önskad position.
♦ Låt ställspaken
och spärranordningen låsa fast i öppningen på
basplattan (häcksaxens)
.
Ändra grensågens läge
♦ Lossa spärranordningen .
♦ Använd ställspaken
för att flytta grensågen till en av två positioner.
♦ Låt ställspaken
och spärranordningen låsa fast i öppningen på
basplattan (grensågens)
.
Montera sågkedja och svärd
VARNING!
► Använd skyddshandskar! Det finns risk för personskador på grund av
vassa sågtänder!
OBSERVERA
► Observera sågkedjans
rotationsriktning på svärdet och på
kedjehjulsskyddet .
► Svärdet
och sågkedjan är redan monterade vid leveransen.
► Svärdet kan vändas om det är slitet på ena sidan.
♦ Lossa muttern
med monteringsverktyget .
♦ Ta av kedjehjulsskyddet
.
♦ Ibland måste sågkedjans
spänning först lossas för att svärdet
och sågkedjan
ska kunna tas av. (se kapitlet Spänna och kontrol-
lera sågkedjan). Följ dessa anvisningar i omvänd ordningsföljd.
♦ Ta av svärdet
med sågkedjan från basplattan .
♦ Sätt först tillbaka sågkedjan
på svärdets spets.
♦ Lägg styrskenan
över svärdets styrning och sätt samtidigt in
kedjans spännstift
i svärdsöppningen . Lägg samtidigt sågkedjan
över kedjehjulet .
♦ Spänn sedan sågkedjan
(se kapitel Spänna och kontrollera såg-
kedjan).
♦ Sätt på kedjehjulsskyddet
igen och dra åt muttern en aning.
Spänna och kontrollera sågkedjan
OBSERVERA
► Sågkedjans
spänning påverkar din säkerhet och produktens
funktion. Produktens livslängd ökar när sågkedjan är spänd
på rätt sätt.
VARNING!
► Använd skyddshandskar! Det finns risk för personskador på grund
av vassa sågtänder!
♦ Lossa muttern
en aning med monteringsverktyget .
♦ Skruva kedjespännskruven
medsols med monteringsverktyget
för
att öka spänningen.
♦ Skruva kedjespännskruven
motsols med monteringsverktyget för
att minska spänningen.
♦ Sågkedjan
måste ligga mot svärdets undersida. Kontrollera att det
går att dra sågkedjan
över svärdet för hand.
♦ Dra åt muttern
med monteringsverktyget igen .
OBSERVERA
► När sågkedjan
dras med 9 N (ca 1 kg) dragkraft bör avståndet
mellan sågkedja och svärd inte vara större än 2 mm.
► En ny sågkedja töjs ut och måste efterspännas oftare.
► Kontrollera alltid kedjespänningen innan produkten används.
