FHEHS 900 B2
■ 50 │ PL
Przed uruchomieniem
PRZESTROGA! NIEBEZPIECZEŃSTWO OBRAŻEŃ!
► Przed wykonywaniem wszelkich czynności przy urządzeniu należy
wyjąć wtyk przewodu zasilającego z gniazda.
Niebezpieczeństwo porażenia prądem elektrycznym!
Zespół napędowy
Montaż uchwytu okrągłego
♦ Załóż uchwyt okrągły w żądanym położeniu na wysięgnik .
♦ Dokręć śrubę
do oporu.

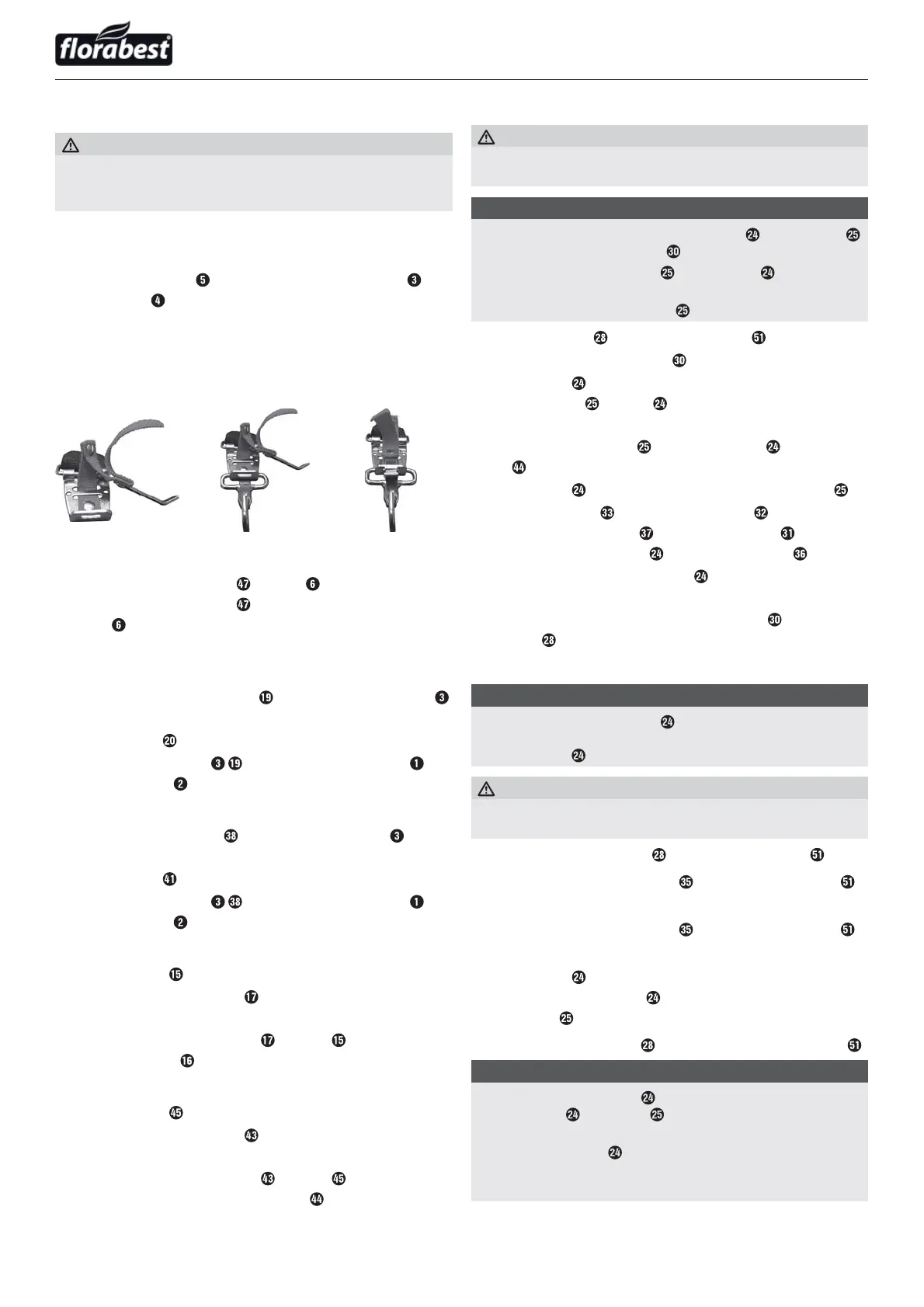

Montaż mechanizmu szybkozwalniającego
♦ Wpiąć karabińczyk i zabezpieczyć go czerwonym kawałkiem taśmy
mechanizmu szybkiego otwierania (patrz rysunki). Pociągnąć czerwony
kawałek taśmy, jeżeli trzeba szybko odłożyć urządzenie.
Zamocowanie/montaż pasa do przenoszenia
♦ Zaczep pas do przenoszenia za oczko .
♦ Dopasuj pas do przenoszenia
do swojego wzrostu w taki sposób, by
oczko
przy zawieszonym urządzeniu znajdowało się na wysokości
bioder.
Montaż nożyc do żywopłotów
♦ Wsunąć przedni wysięgnik nożyc do żywopłotów na wysięgnik
zespołu napędowego.
♦ Kołek aretujący
musi się zatrzasnąć.
♦ Połączyć oba wysięgniki
śrubą dociskową z przetyczką ,
nakręcić nakrętkę
po przeciwnej stronie.
Montaż piły do gałęzi
♦ Wsunąć przedni wysięgnik piły do gałęzi na wysięgnik zespołu
napędowego.
♦ Kołek aretujący
musi się zatrzasnąć.
♦ Połączyć oba wysięgniki
śrubą dociskową z przetyczką ,
nakręcić nakrętkę
po przeciwnej stronie.
Ustawianie nożyc do żywopłotów pod kątem
♦ Zwolnić blokadę .
♦ Nacisnąć dźwignię nastawczą
, obrócić nożyce do żywopłotów do
żądanego położenia.
♦ Pozwolić, by dźwignia nastawcza
i blokada zatrzasnęła się
w płycie podstawy
nożyc.
Ustawianie piły do gałęzi pod kątem
♦ Zwolnić blokadę .
♦ Nacisnąć dźwignię nastawczą
, obrócić piłę do gałęzi do jednej
z dwóch pozycji.
♦ Pozwolić, by dźwignia nastawcza
i blokada zatrzasnęły się
w wycięciu płyty podstawy (piła do gałęzi)
.
Montaż łańcucha tnącego i prowadnicy
OSTRZEŻENIE!
► Nosić rękawice ochronne! Niebezpieczeństwo zranienia przez ostre
zęby tnące!
WSKAZÓWKA
► Przestrzegać kierunku biegu łańcucha tnącego
na prowadnicy
i na osłonie koła łańcuchowego .
► W chwili dostawy prowadnica
i łańcuch tnący są już
zmontowane.
► Zależnie od zużycia, prowadnicę można obrócić.
♦ Odkręcić nakrętkę
narzędziem montażowym .
♦ Zdjąć osłonę koła łańcuchowego
.
♦ Łańcuch tnący
należy ew. wcześniej poluzować, by móc wymonto-
wać prowadnicę
i łańcuch (patrz rozdz. „Naprężanie i kontrola
łańcucha tnącego”). Wykonać te polecenia w odwrotnej kolejności.
♦ Wymontować prowadnicę
z łańcuchem tnącym z płyty podsta-
wy
.
♦ Łańcuch tnący
zakładać ponownie od początku prowadnicy .
♦ Szynę prowadzącą
założyć nad prowadnicą , włożyć przy tym
kołek naprężenia łańcucha
do otworu prowadnicy . Jednocze-
śnie przełożyć łańcuch tnący
przez koło łańcuchowe .
♦ Teraz należy naprężyć łańcuch tnący
(patrz rozdz. Naprężanie i
kontrola łańcucha tnącego).
♦ Zamontować ponownie osłonę koła łańcuchowego
i lekko dokręć
nakrętką
.
Naprężanie i kontrola łańcucha tnącego
WSKAZÓWKA
►
Naprężenie łańcucha tnącego
jest ważne dla bezpieczeństwa
użytkownika oraz działania urządzenia. Prawidłowo naciągnięty
łańcuch tnący wydłuża okres użytkowania urządzenia.
OSTRZEŻENIE!
► Nosić rękawice ochronne! Niebezpieczeństwo zranienia przez ostre
zęby tnące!
♦ Odkręć nieznacznie nakrętkę
narzędziem montażowym .
♦ Obróć śrubę naprężenia łańcucha
narzędziem montażowym
w prawo, by zwiększyć naprężenie.
♦ Obróć śrubę naprężenia łańcucha
narzędziem montażowym
w lewo, by zmniejszyć naprężenie.
♦ Łańcuch tnący
musi przylegać do dolnej strony prowadnicy.
Sprawdź, czy łańcuch tnący
da się przeciągnąć ręcznie przez
prowadnicę
.
♦ Ponownie dokręcić nakrętkę
do oporu narzędziem montażowym .
WSKAZÓWKA
►
Pociągając za łańcuch piły
z siłą 9 N (ok. 1 kg), między
łańcuchem a
prowadnicą odległość nie powinna być większa
niż 2 mm.
► Nowy łańcuch tnący wydłuża się i trzeba go dość często
naprężać.
► Przed każdym użyciem urządzenia sprawdzić naprężenie łańcucha.
