3.1.2 VERSIONE DISPLAY GRAFICO
La versione grafica è caratterizzata dalle seguenti schermate grafiche e testuali.

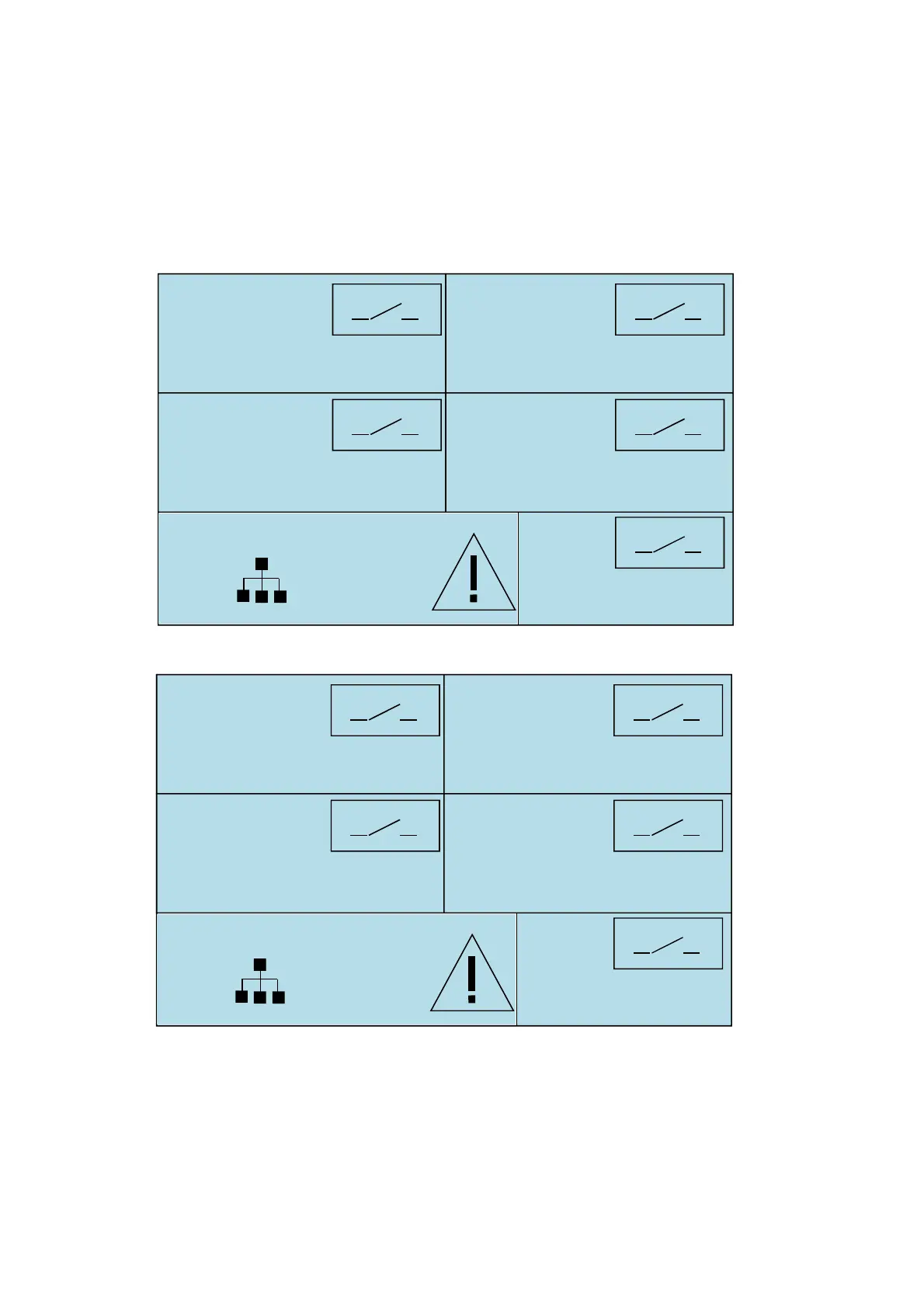

Schermata principale:
In questa schermata è riassunto lo stato attuale delle misure, e delle varie uscite correlate alle relative misure. È
inoltre riportata l’indicazione del set-point dei relè e lo stato e intervallo temporale, del relè temporizzato R5!
Sono inoltre presenti le informazioni sulla presenza Flusso, Ora attuale, Abilitazione della comunicazione RS485,
eventuale presenza di allarmi Hold e OFA. Inoltre l’eventuale visualizzazione del triangolo con il punto esclamativo
indica la presenza di ulteriori allarmi che possono essere visionati con la pressione lunga del tasto ENTER!
PER VERSIONE CON TORBIDITÀ:
R5 Time:
Enable
120 s
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90 pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50 ppm
SP3: +700mV
+600 mV
SP4: 24°C
25.3 °C MTC
Flow ON >>HOLD<<
>>OFA<<
15:33
R5 Time:
Enable
120 s
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90 pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50 ppm
SP3: +700mV
+600 mV
SP4: 5.00NTU
10.00 NTU
Flow ON >>HOLD<<
>>OFA<<
15:33 25.5°C
To Next Page
