0000137242 Rev. 7.1 8
3.0 EINSTELLUNG UND FUNKTIONSWEISE

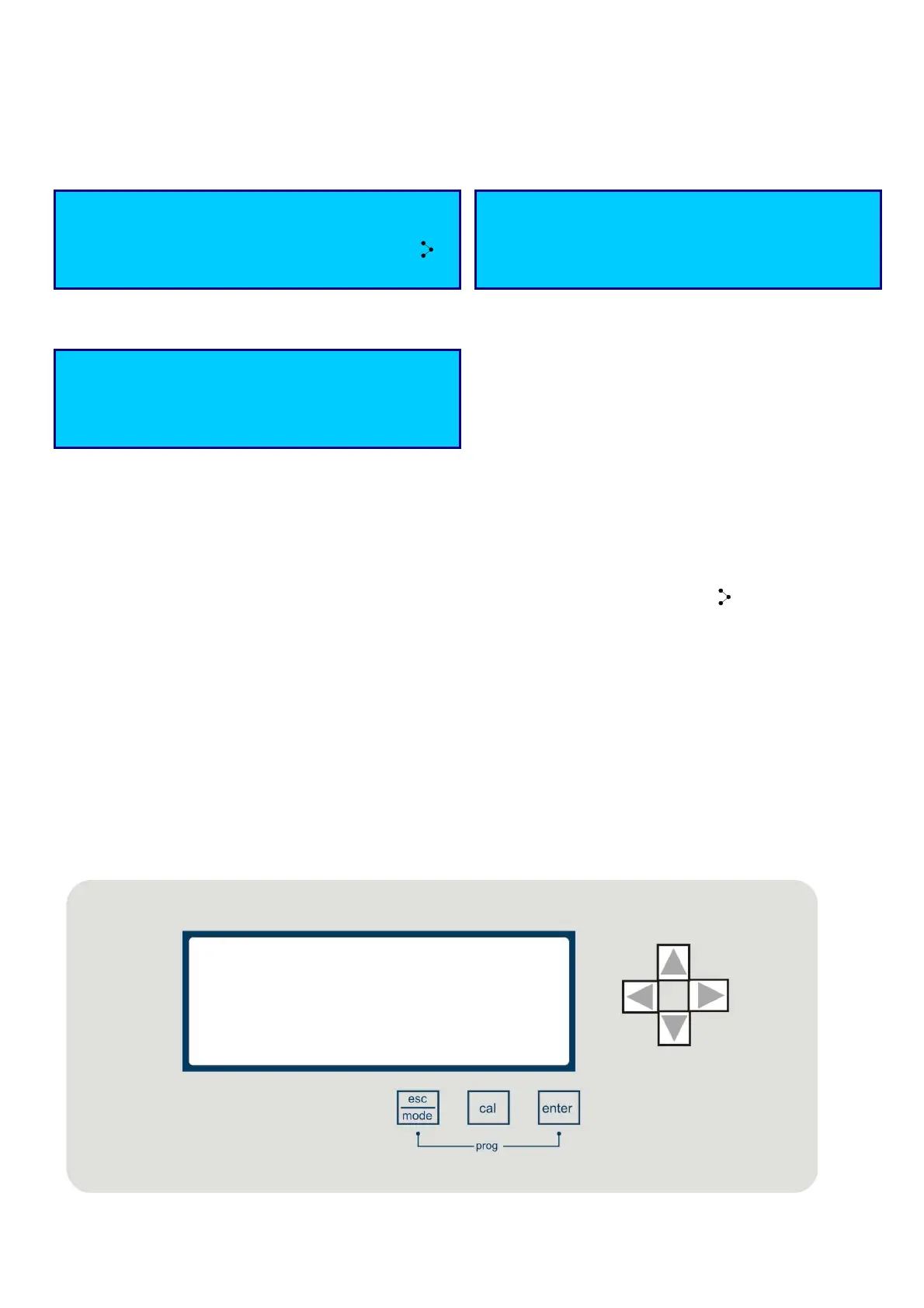

3.1 ANZEIGEN DES GERÄTS
3.1.1 STANDARDVERSION (ANZEIGE 4X20 LINIEN)
A
B
C
Mit den Tasten rechts/links kann man zwischen Anzeige A oder B wählen
Hinweis: Die nicht verfügbaren chemischen Messungen werden nicht angezeigt.
Anzeigenmodus A
Linie 1 = Uhrzeit Diese Relais Status RT (Relais Zeit) ist aktiv; Status der Wasserströmung der Anlage
Linie 2 = Anzeige der pH-Messung; Anzeige der Temperaturmessung.
Linie 3 = Anzeige des Chlorgehalts; Netzverbindung per serieller Schnittstelle RS485 (Symbol )
Linie 4 = ORP Anzeige (Redox); Anzeige Hold-signal oder OFA-alarm blinkende, Anzeige der verfügbaren
Alarmliste.
Anzeigenmodus B
Linie 1 = Status der pH-Dosierpumpe; Anzeige der pH-Messung, Anzeige Hold-signal oder OFA-alarm blinkende
Linie 2 = Status der Chlor-Dosierpumpe, Anzeige des Chlorgehalts
Linie 3 = Status der ORP-Dosierpumpe (Redox), Anzeige der ORP- Messung /Redox)
Linie 4 = Anzeige der Temperaturmessung; Anzeige der verfügbaren Alarmliste.
Anzeigenmodus C
Linie 1 = Strömungsmesser augenblicklichen Messwert
Linie 2 = Permanente Totalisator Wert
Linie 3 = Rückstellbare Totalisator Wert
Linie 4 = Datum der letzten Rücksetzen der rückstellbaren Totalisator; Anzeige der verfügbaren Alarmliste.
12:30 FLOW ON
pH 7.20 pH Tm 25.0°C
CL 1.50 ppm
ORP 750 mV Hold A
P ON pH 7.40 pH Hold
P ON CL 0.80 ppm
P OFF ORP 700 mV
R ON T 25.0°C A
Strömung
150.0L/S
TP 123456789L
TR
12345L
02/03/2015
A
