0000137242 Rev. 7.1 4
2.1 CARACTERÍSTICAS PRINCIPAIS
• Alimentação: 100÷240 Vac 50/60 Hz, 15Watt (Classe 1 Isolamento Elétrico)
• Duração do sistema: 24 horas por dia durante 5 anos (para um total de 43800 horas)
• Temperatura de exercício: 0÷40 °C 0÷95% (sem condensação) humidade relativa
• Exibição de dados: Tela 4 Linhas 20 Caracteres grandes Azuis e Brancos
Tela grafico240x128 pixel fundo branco/azul
• Teclado: 7 Teclas
• Conexão dos cabos: Conectores de dupla fila
• Relés: número 6 ( 250 Vac 10 A); número 4 Relés alimentados a 100÷240V e
número 2 Relés de contacto seco
• Medições:
o pH: 0.00÷14.00 pH (precisão ±0.01 pH)
o Redox: ±2000 mV (precisão ±1 mV)
o Temperatura: 0÷105 °C (precisão 0.5 °C) (Aptidão prévia para se nsores PT100 e PT1000)
o Cloro livre: 0.01÷5 ppm (precisão ±0.01 ppm) (Sonda Amperométrica) ou Bromo
o Medidor de fluxo: 1 a 1500Hz (3% FS)
o Turbidez (apenas para a versão gráfica): 0÷10 NTU (precisão 1%)
• Módulos de Saída ligados às medidas químicas:
o Saída em Corrente número 2 Canais 0/4÷20 mA 500 Ohm carga máxima (precisão ±0.01 mA)
o Saída em Freq. número 2 Canais (Colector Aberto NPN/PNP) 0÷120 impulsos/minuto (prec.
0.016 Hz)
• Módulos de Entrada:
o Fluxo (de carga) (entrada para sensor Reed)
o Hold (de retenção)
• Módulos para transmissão de dados:
o Porta Serial RS485 (Protocolo ModBus de tipo Padrão)
• Módulos integrados à placa mãe:
o Módulo Relógio com baterias tampão.

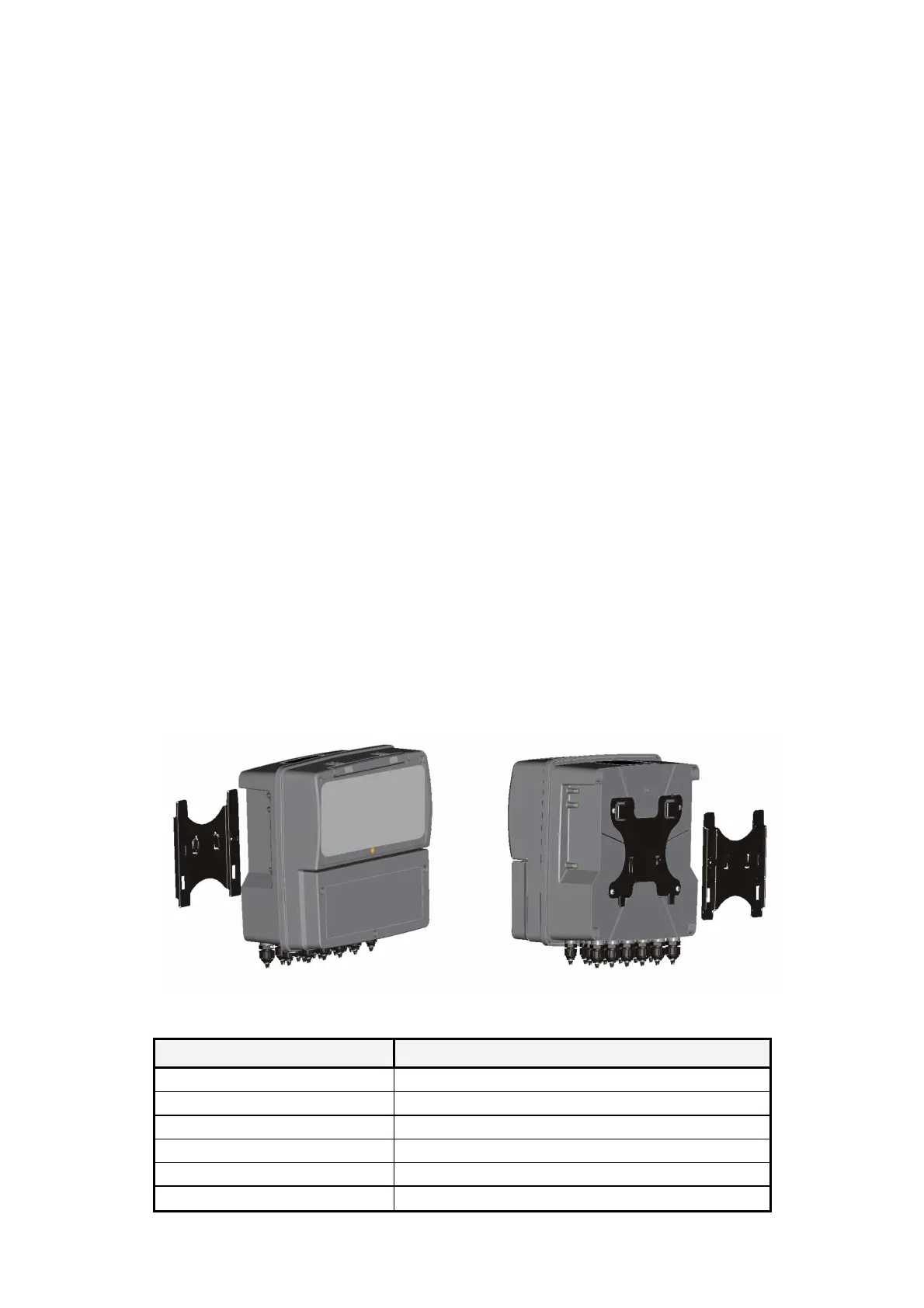

2.2 INSTALAÇÃO MECÂNICA
Dimensões mecânicas
Dimensões (L x A x P)
300x290x143 mm
Profundidade de montagem
148 mm
Material
PP
Montagem
em Parede
Peso
2.45 kg
Painel Frontal
Policarbonato resistente aos raios UV
