0000137242 Rev. 7.1 9
3.1.2 VERSIE MET GRAFISCH SCHERM (240X128 PIXEL SCHERM)
Versie met grafisch scherm wordt gekenmerkt door de volgende grafische schermen en teksten.

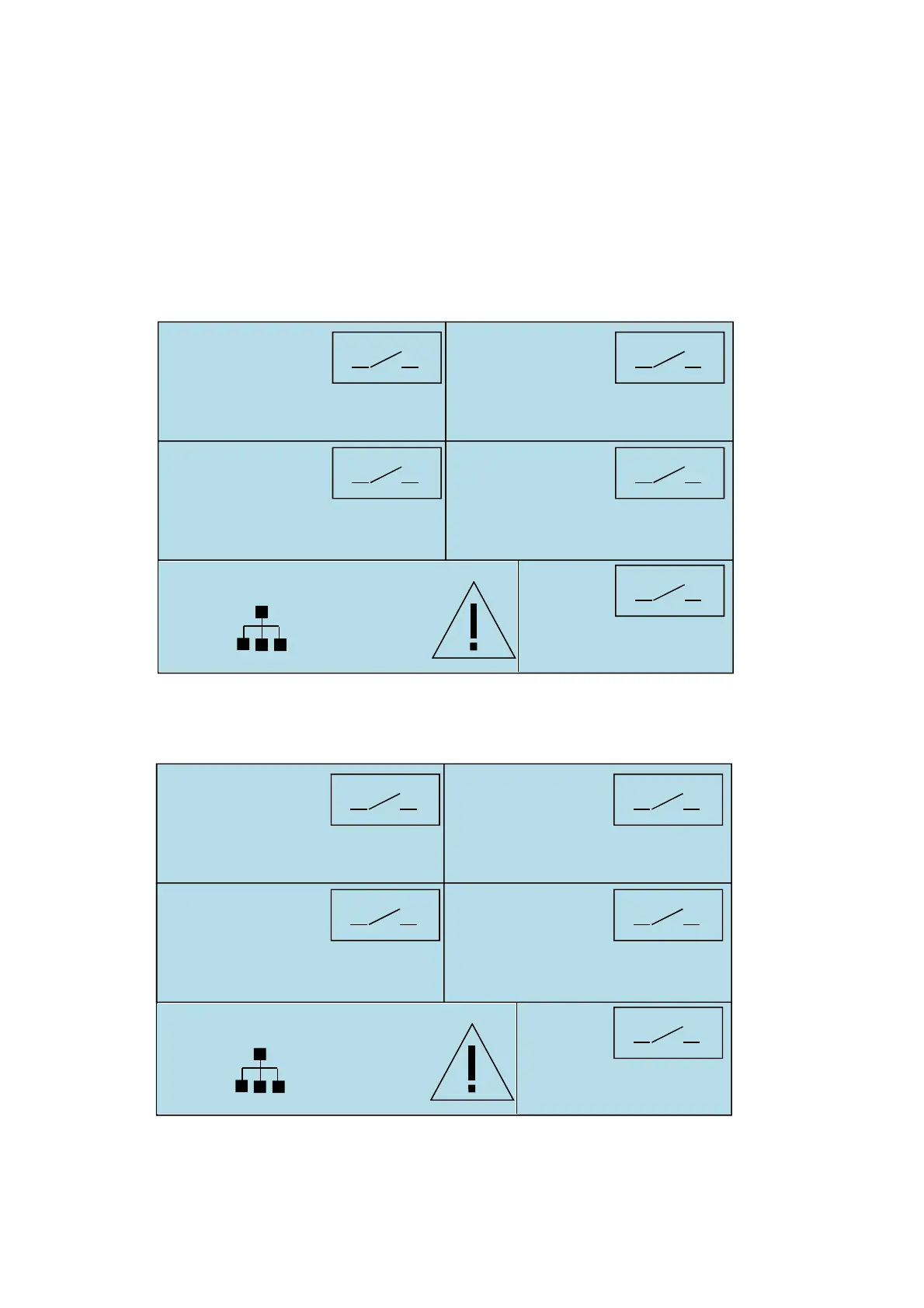

Hoofdscherm:
Dit scherm toont een samenvatting van de huidige status van metingen en de resultaten in verband met de
desbetreffende afmetingen. Ook worden getoond de status en tijdsintervallen van de relais instelpunt en
termijnrelais. Daarbij zijn de beschikbare gegevens aanwezig van Debiet, Huidige tijd, RS485 communicatiepoort
activering, mogelijke aanwezigheid van instructies, Wacht en OFA.
Ook de mogelijke weergave van de driehoek met uitroepteken en de aanvullende instructies, wanneer de ENTER-
toets ingedrukt wordt gehouden-worden getoond!
VERSIE VOOR TROEBELHEID:
R5 Time:
Enable
120 s
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90 pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50 ppm
SP3: +700mV
+600 mV
SP4: 24°C
25.3 °C MTC
Flow ON >>HOLD<<
>>OFA<<
15:33
R5 Time:
Enable
120 s
SP1: 7.23pH
mA1: 12.80 mA
F1: 20p/m
6.90 pH
SP2: 1.19ppm
mA2: 10.72 mA
F2:120p/m
1.50 ppm
SP3: +700mV
+600 mV
SP4: 5.00NTU
10.00 NTU
Flow ON >>HOLD<<
>>OFA<<
15:33 25.5°C
