3.0 CONFIGURAÇÕES E FUNCIONAMENTO
3.1 EXIBIÇÕES DO INSTRUMENTO

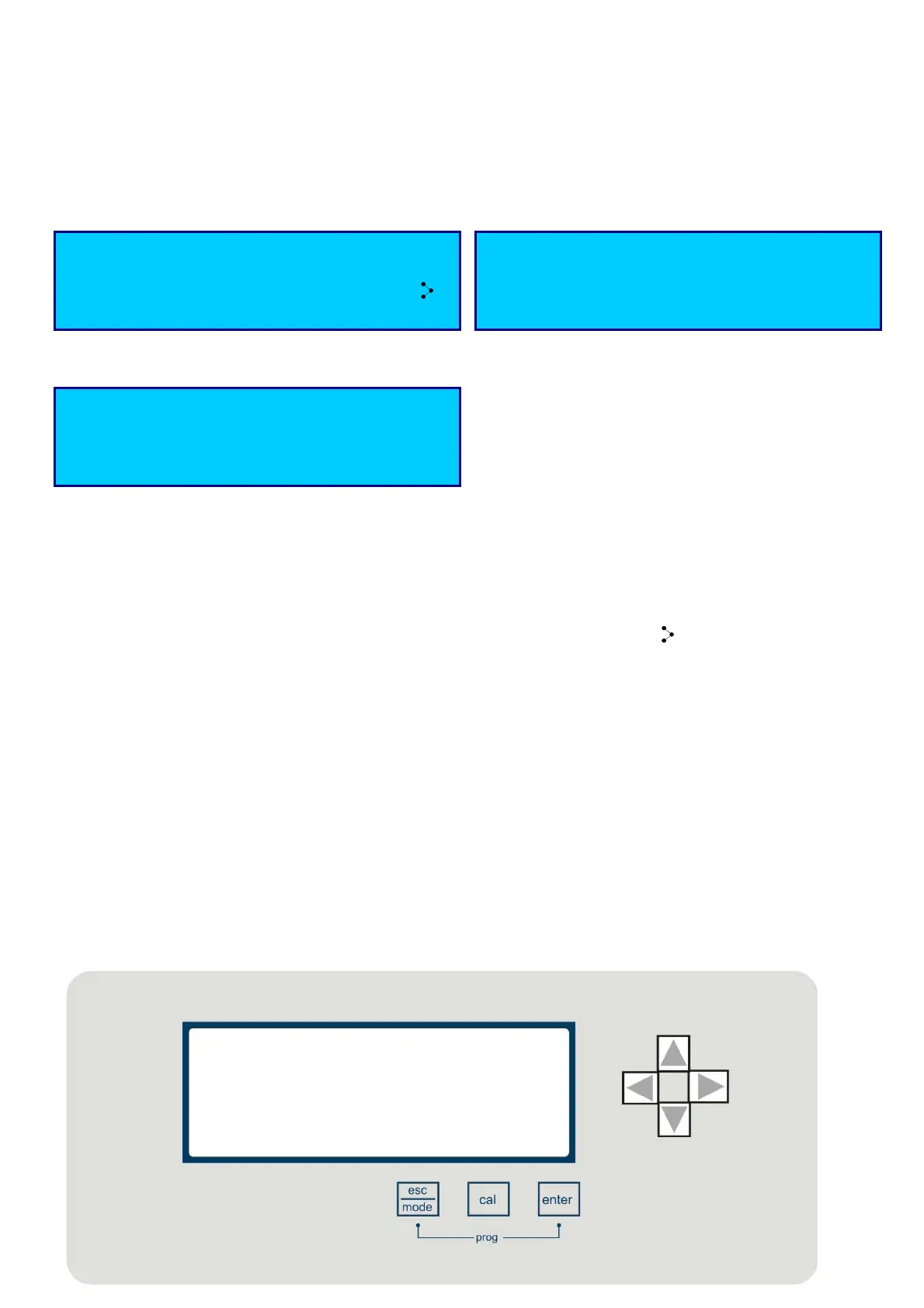

3.1.1 VERSÃO STANDARTE (TELA 4X20 LINHA)
A B
C
Através das teclas para direita/para esquerda é possível selecionar as exibições A ou B
Nota: As medidas químicas não disponíveis não serão exibidas.
Modo A
Linha 1 = Hora diária o Posição de Relé RT(Duração de Relé) é ativo; estado do fluxo de água na instalação
Linha 2 = Exibição da medição de pH; exibição da medição de temperatura
Linha 3 = Exibição do Cloro; Conexão de rede com porta serial RS485 (símbolo )
Linha 4 = Exibição ORP (Redox); exibição sinal Hold (de retenção) ou alarme OFA de acendimento
intermitente; exibição da lista de alarmes disponível
Modo B
Linha 1 = Estado da bomba dosadora de controle de pH, exibição da medição de pH; exibição sinal Hold
(de retenção) ou alarme OFA de acendimento intermitente
Linha 2 = Estado da bomba dosadora de Cloro; exibição da medição de Cloro
Linha 3 = Estado da bomba dosadora ORP (Redox); exibição da medição de ORP (Redox)
Linha 4 = Estato do relé de temperatura; exibição da medição de temperatura; exibição da lista de alarmes
disponível
Modo C
Linha 1 = Medidor de fluxo mede o valor instantaneamente
Linha 2 = Valor totalizador permanente
Linha 3 = Valor totalizador reinicializável
Linha 4 = Data de última reinicialização do Totalizador reinicializável; Apresentação da lista de alarmes
disponíveis.
12:30 FLOW ON
pH 7.20 pH Tm 25.0 °C
CL 1.50 ppm
ORP 750 mV Hold A
P ON pH 7.40 pH Hold
P ON CL 0.80 ppm
P OFF ORP 700 mV
R ON
T 25.0 °C A
Flow 150.0L/S
TP 123456789L
TR 12345L
02/03/2015
A
