Na tensão alternada o LED "+” e o LED "-”
(8) acendem.
Em tensão negativa o LED (7) também se
acende.
Os aparelhos possuem uma corrente de dío-
dos emissores de luz com os valores 12 V, 24
V, 50 V, 120 V, 230 V, 400 V, 690 V.
Em corrente contínua a polaridade da ten-
são indicada refere-se à ponta de medi-
ção do aparelho (+).
Verificação unipolar de fases
Para execução da verificação unipolar das
fases tocar sempre o eléctrodo de con-
tacto (11).
A verificação unipolar das fases funciona
com uma tensão alternada a partir de
aprox.100 V (Pol > 100 V AC).
A função do visor pode, em determinadas
circunstâncias (p. ex. meios de protecção
pessoal isolados ou locais isolados) ser
prejudicada durante a verificação unipolar
das fases com vista à determinação dos
condutores externos.
A verificação unipolar das fases não é
apropriada para a verificação da ausência
de tensão. Para isso é sempre necessária
uma verificação bipolar da tensão.
Ligar as pontas de medição com o medidor.
No visor acende o LED (5).

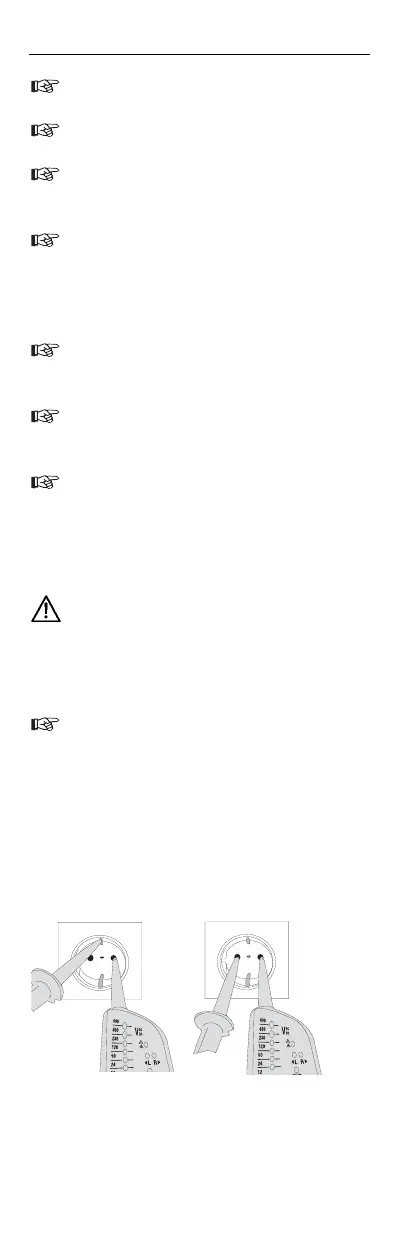

Verificação da tensão com teste
de activação RCD/FI
Em verificações de tensão em sistemas com
interruptor de segurança RCD/FI, um RCD/FI
pode ser desligado com 10 mA ou 30 mA de
corrente nominal de avaria. Para isso a tensão
é verificada entre L e PE.
O RCD/FI activa.
Fluke T100/120/140
Manual de instruções
8
PFDB67410000.qxd 14.11.2006 9:26 Uhr Seite 8
