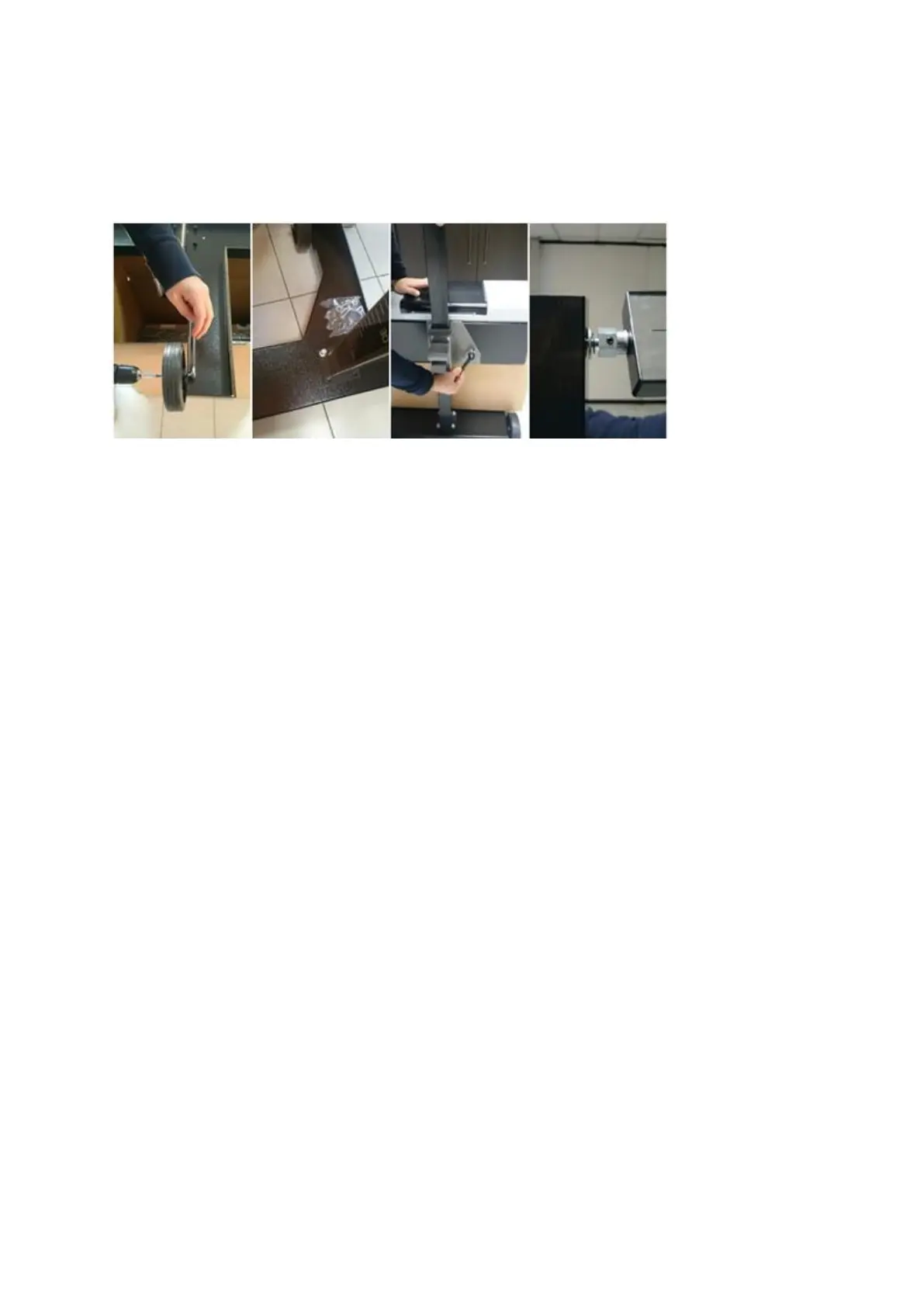

3. Zu Letzt sichern Sie den Spiegel. Nehmen Sie die Feder von dem Bolzen und führen Sie den
M8 Bolzen mit dem kleinen Ring durch die Säule. Legen Sie nun die Feder über den Bolzen (in
der Säule) und legen Sie hier den großen Ring drüber. Sichern Sie jetzt den Spiegel mittels
kräftigen an-zug des Bolzens und sichern Sie das nochmals mit den Inbusbolzen (4).
4. Bedienung
Vorbereitung des Fahrzeugs
1. Prüfen Sie ob die Scheinwerfer des Fahrzeugs sauber und trocken sind.
2. Ist das Fahrzeug mit einer Höhenverstellung für die Scheinwerfer ausgestattet müssen Sie
diese zuerst in die 0 Position versetzen.
3. Versetzen Sie die Räder des Fahrzeuges in gerade Position und kontrollieren Sie ob die Reifen
den korrekten Reifendruck haben.
4. Platzier Sie ein Gewicht von 70kg auf eine die Vordersitzen.
5. Starten Sie jetzt den Motor des Fahrzeugs. WICHTIGER HINWEIS! Starten Sie das Fahrzeug 5
Minuten im Voraus wenn dieses mit Luftfederung ausgestattet ist!
BITTE BEACHTEN! Beachten Sie bei Einsatz mit laufendem Motor eine ausreichende
Extraktion der Abgase wie eine ausreichende Belüftung der Arbeitsumgebung! Einatmen
von Kohlenmonoxid kann schwerwiegende Folgen zur Gesundheit bringen und sogar
Tödlich für Mensch und Tier sein!
Positionierung und Einstellen des Scheinwerfer-Testers
5. Positionieren Sie den Scheinwerfer-Tester etwa 20 cm von dem rechten Scheinwerfer des
Fahrzeugs.
6. Messen Sie die Höhe von Fuß Boden bis zur Mitte der Scheinwerfer.
7. Stellen Sie folgend die optische Kammer auf gleiche Ebene. Die obere Seite des Führungs-Teil
(1, Abb.4) gilt als Referenzpunkt der Höhe auf dem Maß der Säule. Die maximal zulässige
Abweichung begrenzt sich auf 3 cm.
8. Prüfen Sie ob die optische Kammer sich Waagerecht befindet. Dies können Sie feststellen
mittels der Andeutung welche auf der Wasserwaage zu sehen ist. Ist der stand nicht
vollständig waagerecht können Sie den gewünschten Stand einstellen mit Hilfe von erhöhen
des Hebels (4, Abb.4) . Sie können mit dem Hebel die optische Kammer nach oben und
unten verstellen.
9. Stellen Sie das Gerät jetzt in Gleichklang mit Hilfe des Spiegels. Nehmen Sie als
Referenzpunkt die obere Seite der Windschutzscheibe oder die Scheinwerfer. Der
