18
Referenzpunkt soll auf einer Linie mit der angedeuteten Linie des Spiegels liegen. Ist diese
Lage nicht der Fall bitten wir Sie das Gerät so zu manövrieren bis diese Referenz stimmt.
Kontrolle des Lichtbildes
10. Kontrollieren Sie jetzt, an Hand der genannten Daten auf der Karte in der optischen Kammer,
das Lichtbild.

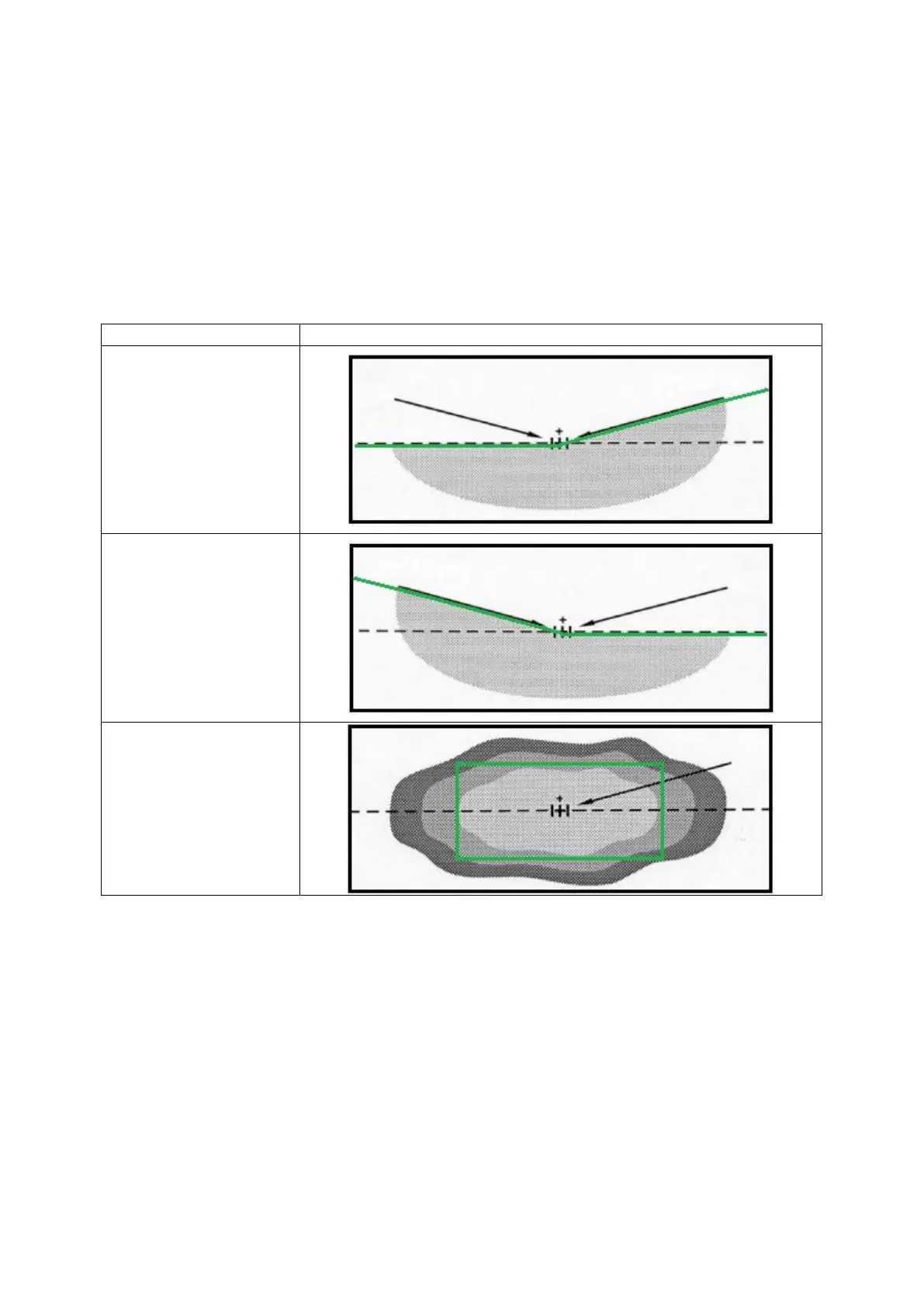

Folgend zeigen wir Ihnen einige Beispiele in Sache wie das Licht aussehen soll. Das Lichtbild
muss eine Scharfe Abzweigung anzeigen zwischen dem Hellen und dem dunklen Bereich.
Asymmetrisches
Abblendlicht links
gelenktes Fahrzeug
Die Hell/Dunkel Grenze
lauft bis über Mitte der
gepunkteten Linie und
biegt sich dann in eine
Ecke von ca. 15° rechts
nach oben.
Asymmetrisches
Abblendlicht rechts
gelenktes Fahrzeug
Die Hell/Dunkel Grenze
lauft bis über Mitte der
gepunkteten Linie und
biegt sich dann in eine
Ecke von ca. 15° links
nach oben.
Symmetrisches Licht
(Fernlicht)
Die Mitte des Lichtstrahls
befindet sich auf dem
Kern-Marke-Punkt [+].
