FMS F-86 80mm - Page 35

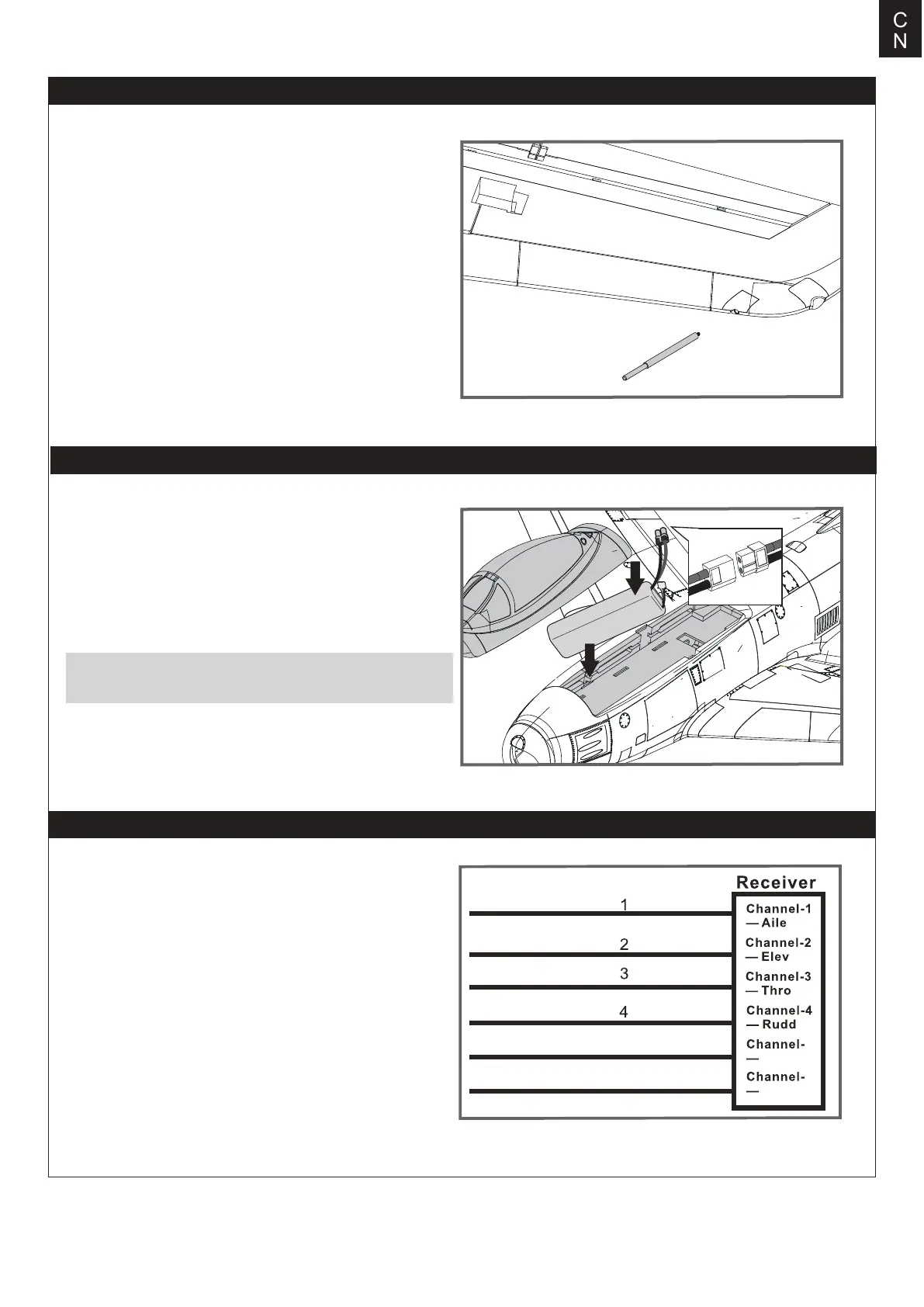

2. 如图所示，将像真空速管插装至翼尖孔位。
49
机体安装
CN
5
6
Gear
Spare
1. 移开座舱。
2. 取下电池板上的魔术贴（毛面）贴于电池表面。
3. 如图所示，将电池置于电池舱内，用魔术带绑紧，使有电源
线的那端朝向飞机的尾部。
注意：由于不同电池厂家生产的电池重量有轻微的差异，需要
调整电池的前后位置来平衡飞机的重心位置。
电池仓尺寸：200*68*45mm
电池安装
接收机连接示意图
副翼
平尾
油门
垂尾
起落架
其他通道
5
6
如图所示，以 Futaba 遥控器为例，将副翼舵机信号线插入接
收机副翼通道、升降舵舵机信号线插入接收机升降舵通道、
方向舵舵机信号线插入接收机方向舵通道、电调信号线插入
接收机油门通道。最后将所有连接线整理整齐并固定在电池
仓后部的凹槽内，随后固定好接收机 。
