大舵面
小舵面
舵角 摇臂

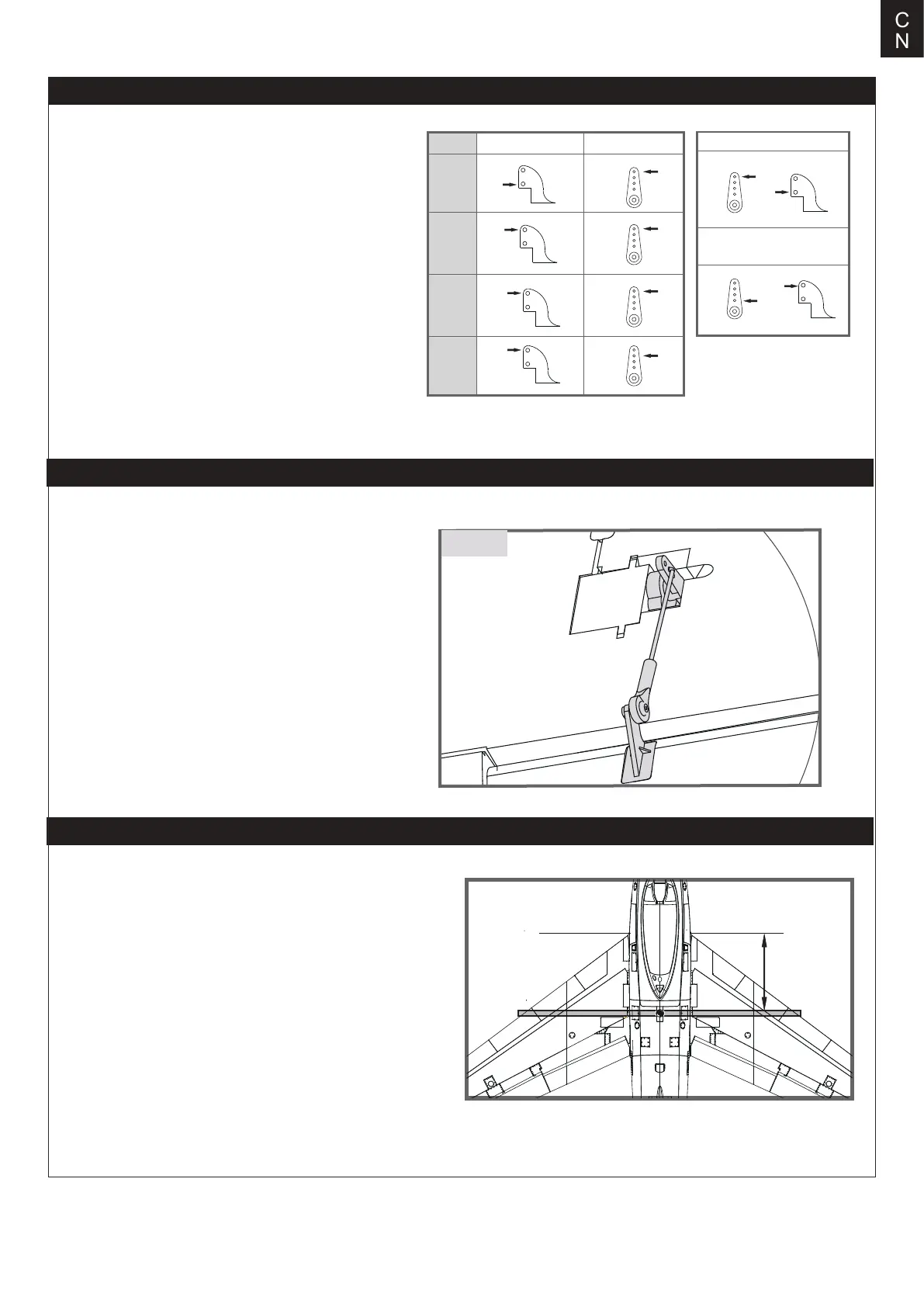

舵角和舵机摇臂安装
图示是舵角和舵面摇臂的出厂设置。首飞建议用出厂设置
的舵角飞行。首飞后，可按图调整舵角。
重心调整
平尾
垂尾
副翼
襟翼
通过移动电池在电池舱内的前后位置调整飞机的重心 ,使飞机保
持水平或稍微头重的状态。首飞以后，重心位置可以根据你自
己的飞行偏好再做更改。
1.如图所示，推荐重心位置是机翼前缘往后 180-190mm处（安
装电池以后）。推荐把食指放在机翼下面的重心位置来帮助调
整重心。
2.在调整飞机重心的时候请确定飞机处于组装完毕待飞的状态。
180-190mm
51
CN
连接钢丝安装
在安装主翼、平尾、垂尾之前需先安装副翼、襟翼、升降
舵、方向舵的连接杆。具体步骤如下：保持舵机在回中状
态，将副翼、襟翼、升降舵、方向舵舵面的连接钢丝有
“Z”型折弯的一头由外侧装入相应的舵机摇臂孔位（请参
考“舵角和舵机摇臂安装”相关步骤）再将钢丝另一端的
球头扣安装到各舵角相应的球头上。
球头
