ITALIANO
42
USCITE DIGITALI OPZIONALI
In aggiunta alle uscite analogiche, l’OctoPre può essere dotato di una delle due schede
di conversione A/D opzionali. Queste vengono descritte di seguito.
24-BIT/96 KHZ ADAT INTERFACE CARD
Questa scheda offre uscite digitali per tutti gli 8 canali dell’OctoPre, disponibili per
frequenze di campionamento di 44,1; 48; 88,2; e 96 kHz. E’ possibile il dithering a 16,
20 e 24 bit, secondo la loro destinazione, così come la sincronizzazione ad un
wordclock esterno usando il connettore BNC presente sul pannello posteriore.
La scheda è dotata di due connettori d’uscita “lightpipe” ADAT-type. Per frequenze
fino a 48kHz, entrambi i connettori trasmettono tutti gli 8 canali
contemporaneamente. I connettori ADAT-type sono a banda limitata, perciò per
frequenze superiori a 48kHz, ogni canale audio utilizza 2 canali digitali ADAT per
poter gestire la maggiore quantità di dati; da qui il bisogno di 2 connettori ADAT,
per permettere la conversione degli 8 canali a frequenze superiori.
I connettori d’uscita ADAT funzionano in questo modo:
A frequenze di 44,1/48KHz:
Connettore 1 = canali 1-8 in parallelo
Connettore 2 = canali 1-8 in parallelo (identico al connettore 1)
A frequenze di 88,2/96KHz:
Connettore 1 = canali 1-4
Connettore 2 = canali 5-8
I cavi lightpipe ADAT sono disponibili presso il vostro rivenditore di zona.
24-BIT/96 KHZ AES/SPDIF/ADAT INTERFACE CARD
Questa scheda contiene le stesse funzioni per l’uscita digitale ADAT descritte sopra,
con l’aggiunta di uscite nei formati AES/EBU e SPDIF su connettore D-type a 9-pin
presente sul pannello posteriore. Come per le uscite ADAT, anche per le altre sono
disponibili tutte le frequenze di campionamento e le risoluzioni in bit, ed è inoltre
possibile la sincronizzazione del convertitore ad una sorgente di wordclock esterna, se
richiesto.
Per accedere ai segnali digitali dal connettore D-type a 9-pin nei formati AES/SPIDIF,
la scheda A/D deve essere acquistata con un cavo AES o SPDIF, D-type che permetta
i seguenti adattamenti:
Cavo AES: da 9-pin D-type a 4 connettori maschi XRL
Cavo SPDIF: da 9-pin D-type a 4 connettori maschi RCA (phono)
Ogni connettore porta 2 canali di audio digitale: il connettore 1 porta i canali 1 e 2, il
connettore 2 porta i canali 3 e 4, ecc..
I cavi adattatori AES o SPDIF sono disponibili presso il vostro rivenditore Focusrite di
zona. 8 uscite AES oppure 8 uscite SPDIF possono essere usate simultaneamente ad 8
uscite ADAT ed alle uscite analogiche dell’OctoPre.

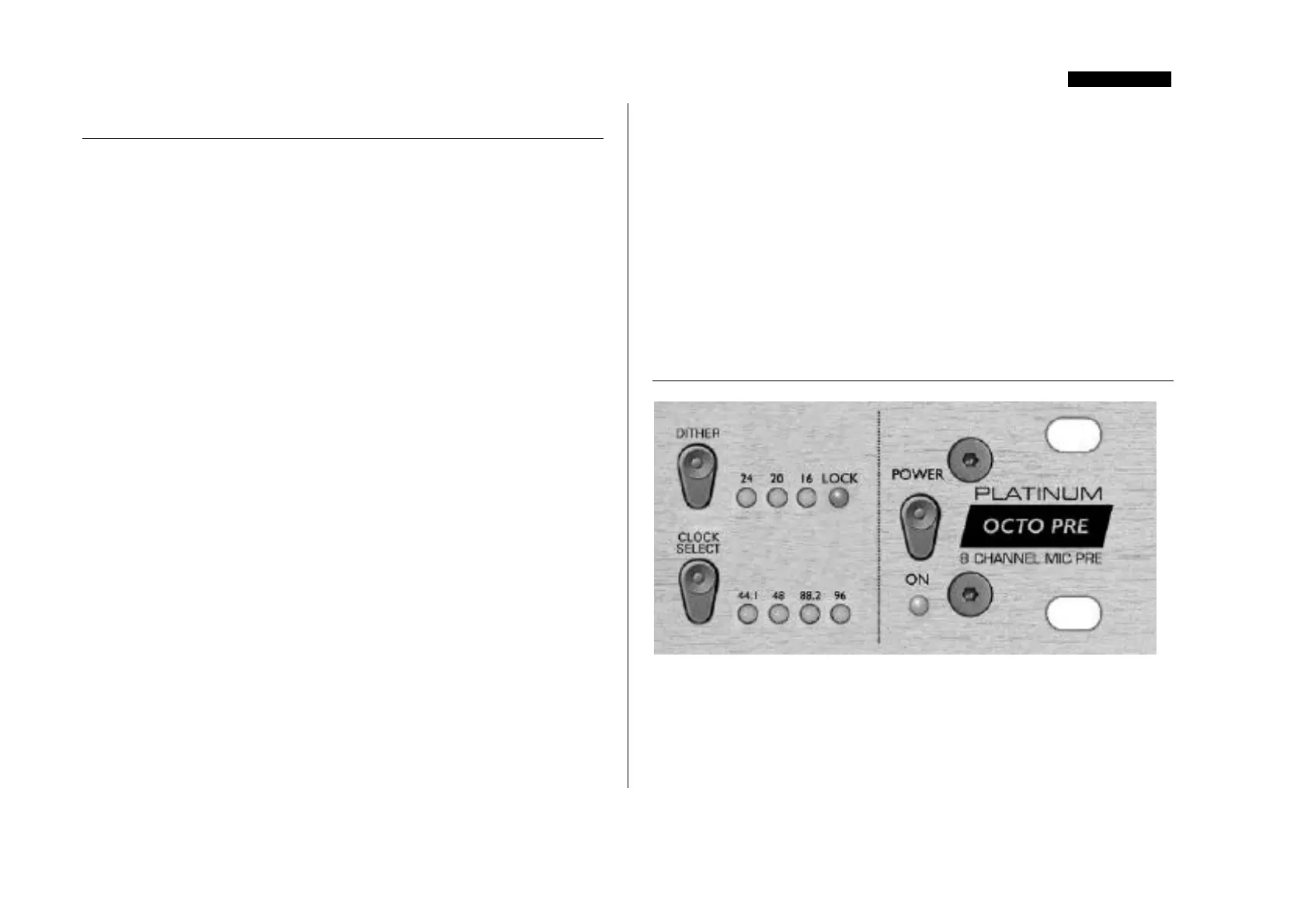

CONTROLLI SUL PANNELLO FRONTALE PER
L’USCITA DIGITALE
CLOCK SELECT
Questo tasto è utilizzato per selezionare la frequenza di campionamento dell’uscita
digitale. Premendo ripetutamente il tasto, puoi scorrere tra le 4 selezioni di frequenza
disponibili: 44.1, 48. 88.2, 96KHz.Il LED verde indica la frequenza di campionamento
selezionata.
