17. POTENCIÓMETRO DE REGULACIÓN DE TIEMPO DE RETROCESO DEL
ALAMBRE (B.B.T.)
18. TERMINALES DE CAMBIO DE POLARIDAD PARA TOMA EUROPEO:
a. Polaridad positiva para soldadura MIG, “GMAW”
b. Polaridad negativa para soldadura FLUXCORE WIRE (CON NÚCLEO DE FUNDENTE),
“FCAW”
19. INTERRUPTOR LOCAL/REMOTE (REMOTO):
a. Local: cuando se selecciona esta opción, todos los parámetros de soldadura deben
ajustarse con las perillas 7 y 8 ubicadas en el panel de control frontal
b. Remoto: cuando se selecciona esta opción, la perilla izquierda (8) no está activa. En
los modos de soldadura STICK (CON VARILLA), “SMAW”, y soldadura TIG, “GTAW”,
la corriente puede ajustarse con el pedal. En el modo de soldadura MIG,
“GMAW”, la
velocidad del alambre puede ajustarse con el potenciómetro de la antorcha de la pistola
de bobina.
ADVERTENCIA: Si se excede el ciclo de tarea de la soldadora, un termostato corta la energía
de forma automática para evitar el sobrecalentamiento de la máquina. Si sucede esto, no
desenchufe la máquina mientras se esté enfriando. El termostato se restablecerá de forma
automática y usted podrá continuar soldando. El termostato es un dispositivo de seguridad para
protección y normalmente la soldadora no sufre ningún daño, salvo que se sobrecargue con
frecuencia; en ese caso se producirán daños con el tiempo.

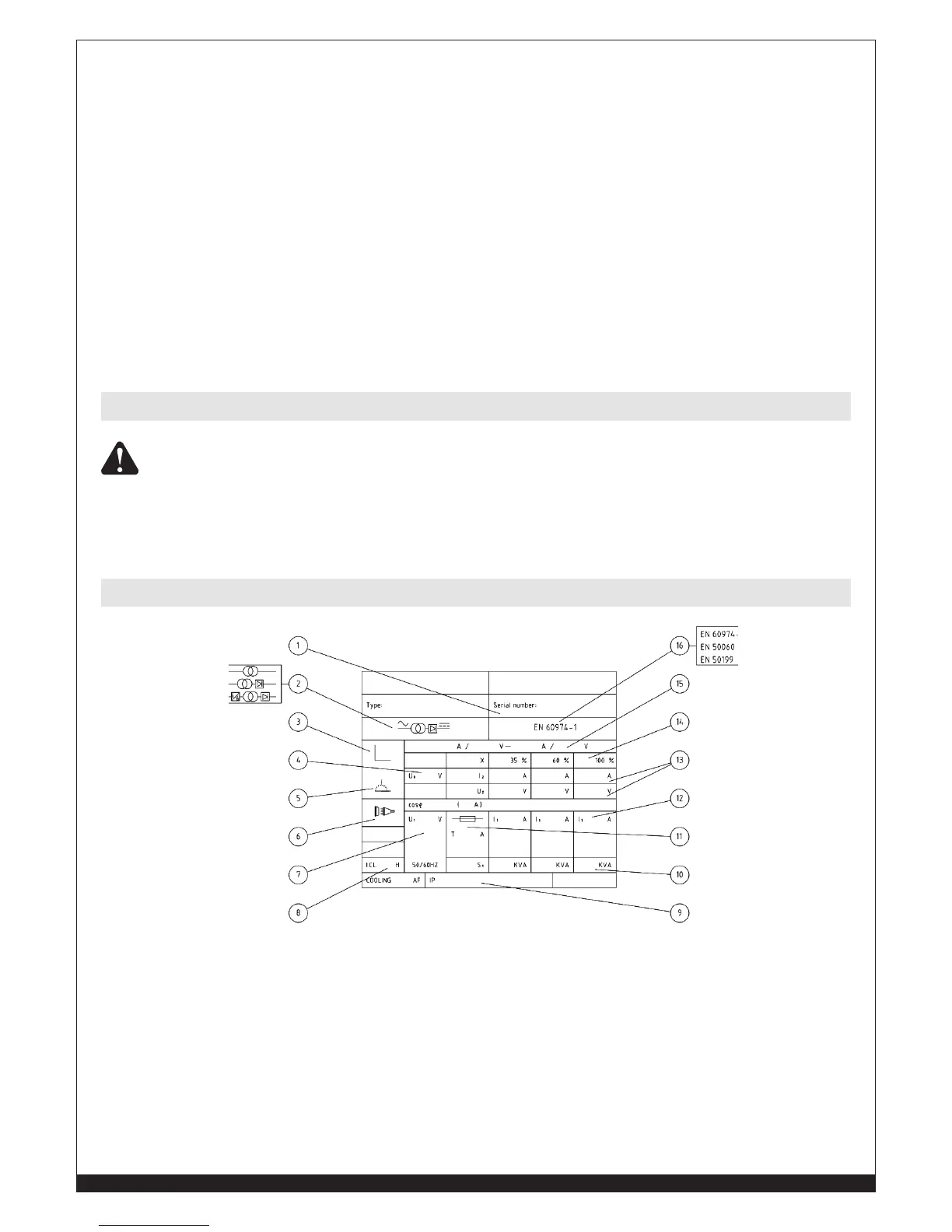

1. Número de serie de la unidad
2. Modelo de soldadora
3. Tipo de característica
4. Voltaje sin carga clasificado Mín. - Máx.
5. Tipo de soldadura
6. Símbolo del suministro principal y nro. de fases
7. Valor clasificado del voltaje de entrada
8. Letra del código para el grado de aislamiento
9. Grado de protección
10. Potencia
11. Tamaño del fusible principal necesario
12. Corriente de suministro eléctrico
13. Suministro y voltaje de soldado
14. Factor de potencia
15. Rango de control (corriente/voltaje)
16. Norma de referencia
Protección contra sobrecarga térmica
Guía informativa de la hoja de datos
FIGURA 15
