3
1

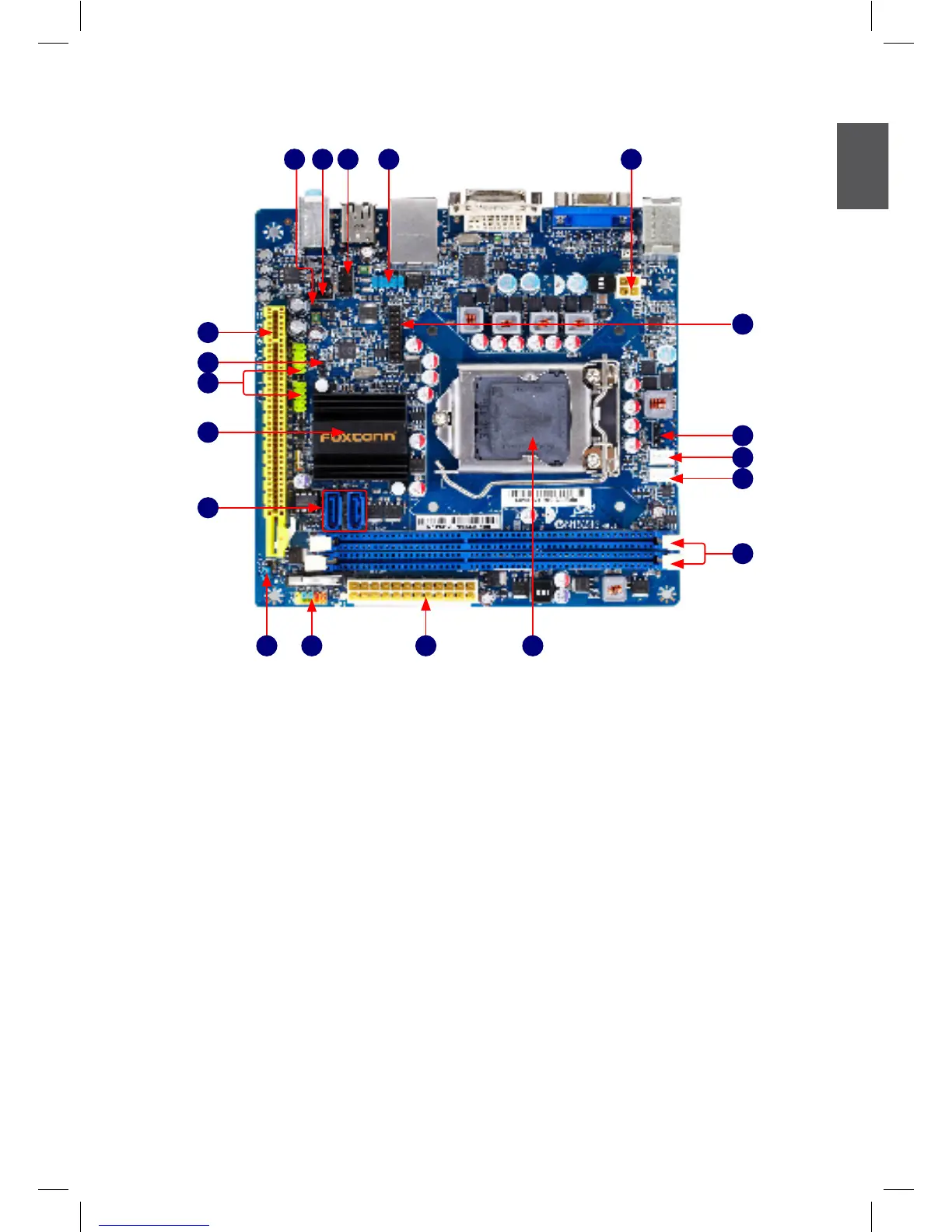

1-2 Layout
Note : The above motherboard layout is for reference only, please refer to the physical
motherboard for detail.
1. 4-pin ATX 12V Power Connector
2. COM1 Connector
3. Front Audio Connector
4. S/PDIF_OUT Connector
5. INTR Connector
6. PCI Express x16 Slot
7. MF G Connector
8. Front USB Connectors
9. Chipset IntelĀ® H61
10. SATA Connectors
11. Clear CMOS Jumper
12. Front Panel Connector
13. 24-pin ATX Power Connector
14. LGA 1155 CPU Socket
15. DDR3 DIMM Slots
16. CPU Fan Header
17. System Fan Header
18. Speaker Connector
19. TPM Connector
2
4
1
9
6
12 13 14
16
18
3
5
10
11
15
17
8
19
7
