4. ISTRUZIONI PER IL POSIZIONAMENTO DEI FUSTI SILENZIATORI
La serie ‘SCL K-MS’ è stata progettata per avere la massima
flessibilità nel posizionamento dei fusti silenziatori in modo da
poter consentire diverse configurazioni d’ installazione.

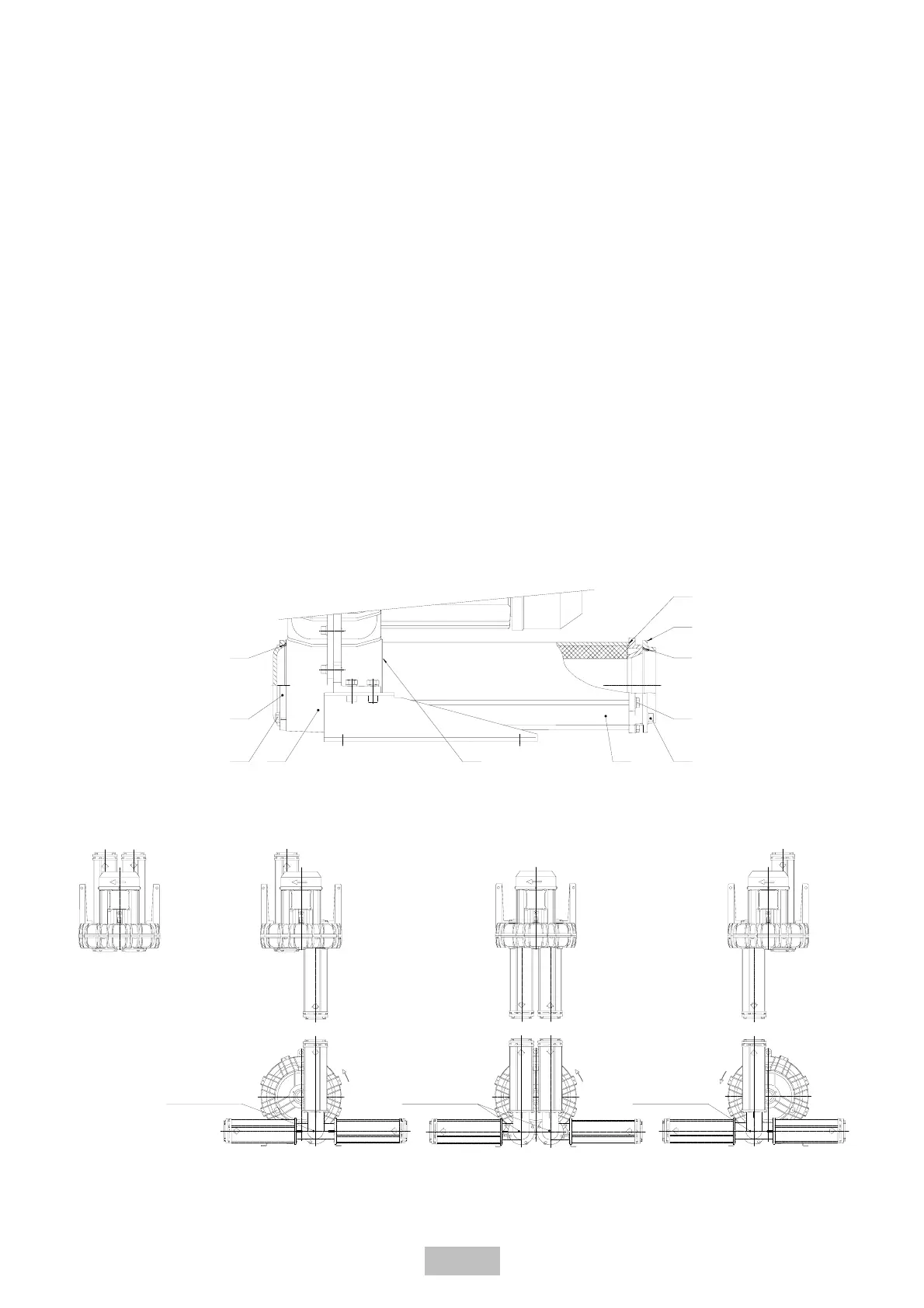

La soffiante è fornita con i silenziatori posizionati come in fig. 1.
Nel caso questa disposizione dovesse essere modificata,
procedere come segue:
1. Individuare la disposizione che interessa; fig. 2, fig. 3, fig. 4.
2. Smontaggio del fusto silenziatore:
2.1 Rimuovere le viti 908 asportando la flangia 723 con la
guarnizione O-Ring 426.
2.2 Rimuovere i tiranti 906.
2.3 Asportare il silenziatore 700 dall’unità con la guarnizione
424.
3. Smontaggio della flangia cieca 730:
3.1 Rimuovere le viti 909 asportando la flangia 730 con la
guarnizione 427.
Riassemblare operando in ordine inverso non dimenticando le
guarnizioni 424, 426, 427.
Eventualmente ricostituire sigillatura 425 mediante Loctite 598 o
similare dopo aver accuratamente pulito i piani dalla precedente
sigillatura.
4.1 UTILIZZO DEL KIT COLLETTORE A 90° TIPO CK
(accessorio)
Il collettore 90° può essere installato solo sulle bocche del
coperchio 162 e come illustrato nelle figure sotto, le
configurazioni d’ installazione diventano molteplici,
Il kit collettore a 90° tipo CK è composto da
n° 1 collettore
n° 1 guarnizione e
n° 4 viti M8x25 UNI 5739.
Per il montaggio del collettore 90° procedere come segue:
1. Smontare il fusto silenziatore (vedi punto 2).
2. Porre la guarnizione tra il coperchio 162 e il collettore 90° e
serrare con le viti M8x25 UNI 5739.
Assemblare il fusto silenziatore operando in ordine inverso non
dimenticando le guarnizioni 424 e 426.
I - 10/39
Fig.1 Fig.4
collettore 90°
Fig.4 con collettore 90°
Fig.3
Fig.3 con 2 collettori 90°
collettori 90°
Fig.2
Fig.2 con collettore 90°
collettore 90°
723
426
425
906
908 700162 909
730
424
427
