FPZ SCL K07-MS - 4 Anleitungen zur Positionsänderung des Schalldämpfergehäuses; Verwendung des Anschlussbogens 90° - Typ Ck

4. ANLEITUNGEN ZUR POSITIONSÄNDERUNG DES SCHALLDÄMPFERGEHÄUSES
Ziel bei der Auslegung der Bauserie ’SCL K-MS’ war es, die
maximale Flexibilität bei der Anordnung der Schalldämpfer zu
ermöglichen. Deshalb sind bei der Installation verschiedene
Anordnungspositionen möglich.
Der Seitenkanalverdichter wird mit der Schalldämpferposition
wie auf Bild 1 dargestellt, ausgeliefert.
Zur Änderung dieser Anordnung ist die nachfolgende
Beschreibung zu beachten
1. Wählen sie die gewünschte Position aus: Bild 2, Bild 3 oder
Bild 4.
2. Demontage des Schalldämpfergehäuses:
2.1 Lösen und entfernen Sie die Schrauben (Pos. 908) und
nehmen den Gewindeflansch (Pos. 723) mit dem
dazugehörigen O-Ring (Pos. 426) ab.
2.2 Lösen und entfernen Sie die Schrauben (Pos. 906).
2.2 Entfernen Sie das Schalldämpfergehäuse (Pos. 700) und die
dazugehörige Dichtung (Pos. 424).
3. Demontage des Blindflansches (Pos. 730).
3.1 Lösen und entfernen Sie die Schrauben (Pos. 909) und
entfernen Sie den Blindflansch (Pos. 730) und den
dazugehörigen Dichtung (Pos. 427).
Zum Zusammenbau befolgen Sie die Anweisungen in
umgekehrter Reihenfolge, dabei die Dichtungen (Pos. 424)
(Pos. 426) und (Pos. 427) nicht vergessen.
Gegebenenfalls die Abdichtung (Pos. 425) mittels Loctite 598
oder vergleichbarer Dichtungsmasse wiederherstellen.
Vorher müssen die Flächen gründlichst gereinigt und
eventuell vorhandene Rückstände der vorherigen Abdichtung
vollständig entfernt werden.
4.1 VERWENDUNG DES ANSCHLUSSBOGENS 90° -
TYP CK (ZUBEHÖR)
Der 90°-Anschlussbogen kann nur auf die Öffnungen des
Gehäusedeckels (Pos. 162) und nur wie auf den unteren
Bildern dargestellt montiert werden. Somit vervielfältigen sich
die Anordnungsvarianten.
Der 90°-Anschlussbogen wird mit einer Dichtung und 4
Schrauben M8x25 UNI 5739 ausgeliefert.
Zur Montage des Anschlussbogens 90° wie folgt vorgehen:
1. Schalldämpfergehäuse wie oben unter Punkt 2 beschrieben
entfernen.
2. Dichtung zwischen dem Gehäusedeckel (Pos. 162) und
dem 90° - Anschlussbogen legen und diesen mit den
Schrauben M8x25 UNI 5739 befestigen.
Das Schalldämpfergehäuse in umgekehrter Reihenfolge
wieder zusammenbauen, dabei die Dichtungen (Pos. 424)
und (Pos. 426) nicht vergessen.
D - 31/39

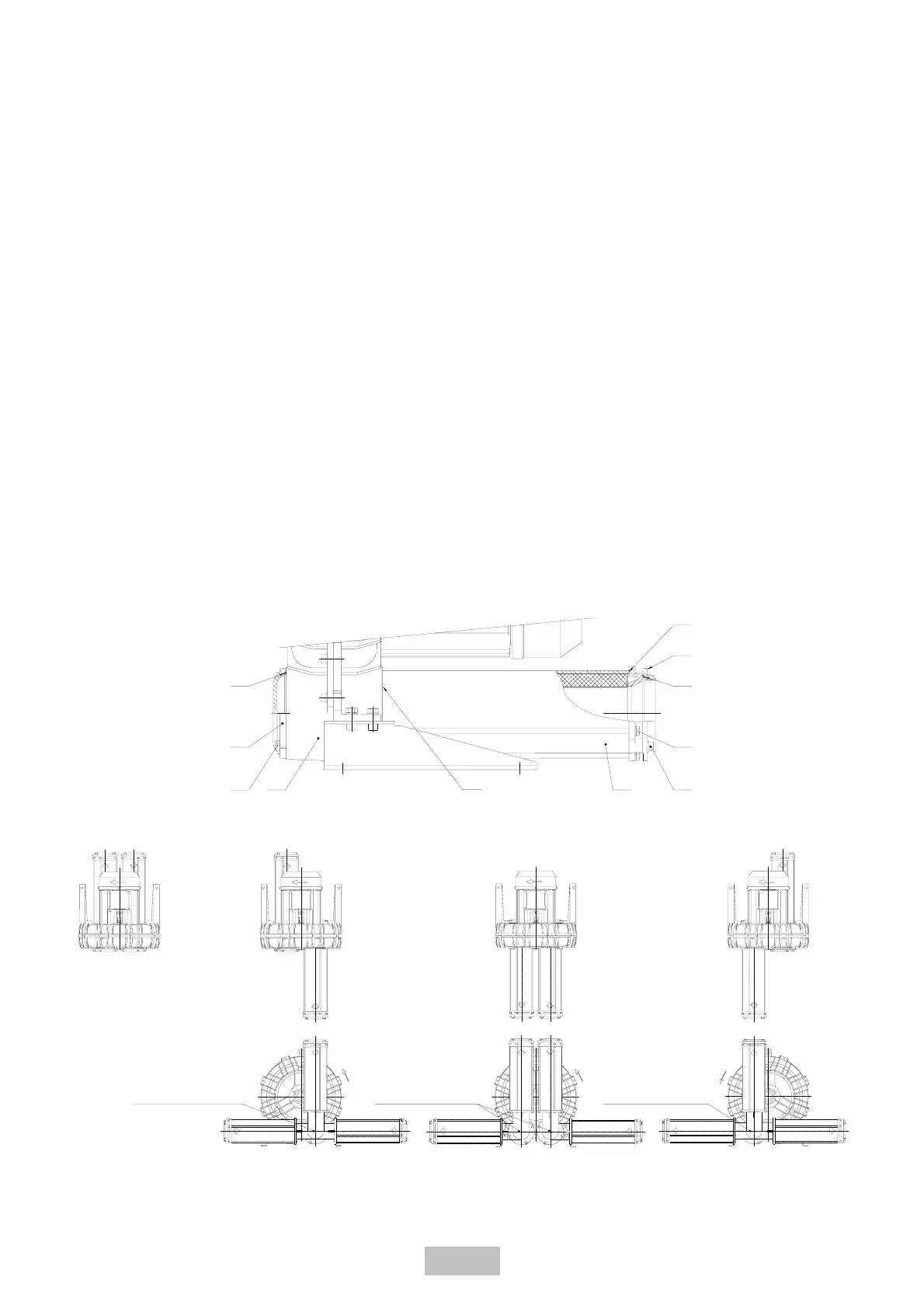

Bild 1 Bild 4
90°-Anschlussbogen
Bild 4 mit 90°-Anschlussogen
Bild 3
Bild 3 mit zwei 90°-Anschlussbögen
90°-Anschlussbögen
Bild 2
Bild 2 mit 90°-Anschlussbogen
90°-Anschlussbogen
723
426
425
906
908 700162 909
730
424
427
