3. INSTRUCCIONES DE MANTENIMIENTO INTERNO
PRECAUCION!
La porqueria en el interior de las turbinas ‘SCL-K’ tienen
los siguientes efectos perjudiciales:
• Deterioro en la actuación del funcionamiento;
• Pérdida de las distancias de aislamientos con la
consiguiente toma;
• Inducido desequilibrado.
3.1 LIMPIEZA INTERIOR
Si la limpieza interior se hace necesaria:
1. Quitar en orden los pernos (915) y (902) situados en la tapa
(162).
2. Quitar la tapa (162) utilizando los 2 agujeros roscados
ubicados en la misma tapa (162).
3. Quitar el perno (900) y la arandela (365).
4. Quitar el cojinete (321) y la tapa de cojinete (360)
utilizando una herramienta de extracción adecuada.
N.B.: Las arandelas de compensación (935) se incluyen
cuando es necessario para acomodar la holgura axial del
aparado: tenga cuidado de no perderla.
5. Quitar el propulsor (230), si fuera necessario, utilizzando
una herramienta de extracción adecuada.
6. Limpiar y montar nuovamente las piezas siguiendo las
instrucciones arriba indicadas en orden inverso.
Realizar el precinto (423) usando Loctite 598 o su
equivalente, después de haber preparado cuidadosamente
una superficie limpia y uniforme.
3.2 SUSTITUCION DEL MATERIAL ABSORBENTE DE
SONIDO
Cuando se precise cambiar el material absorbente de sonido de
silenciadores:
1. Quite los pernos (908), retire la brida con rosca (723) y las
juntas toroidales (426).
2. Desenroscar los pernos (906).
3. Retirar el silenciador (700) y la junta de estanqueidad (424)
del aparato.
4. Extraer el material (720) del cuerpo silenciador.
5. Retener la red de sujeción (710).
Cambie el material y monte nuevamente la spiezas
siguiendo las instrucciones arriba indicadas en orden
inverso acordándose de incluir las juntas de estanqueidad
(424) y las juntas toroidales (426).
Eventualmente realizar el precinto (425) usando Loctite 598
o su equivalente, después de haber preparado
cuidadosamente la superficie limpia y uniforme.
E - 37/39

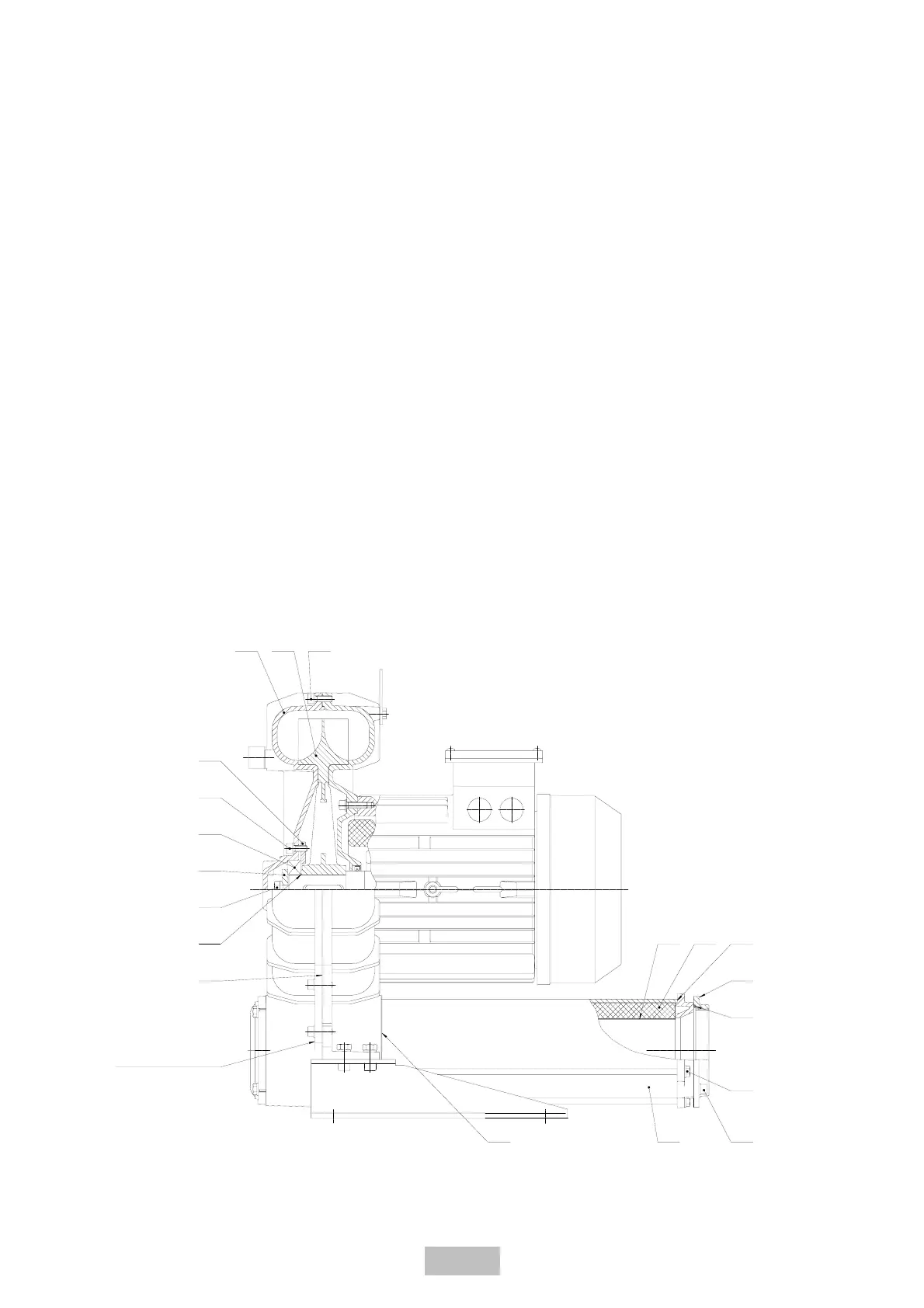

162 230 902
360
915
321
365
900
423
424
700 908
906
426
723
425 720 710
935
gujeros roscados
de extracción tapa
