3. ANLEITUNGEN ZUM REINIGEN DER INNENTEILE
ACHTUNG!
Ablagerungen im Inneren der Seitenkanalverdichter-
Vakuumpumpen können folgendes verursachen:
• Änderung der Leistungsdaten;
• Verkleinerung der Laufradspiele und Blockieren des
Laufrads bzw. Anschleifen;
• Umwucht am Laufrad.
3.1 REINIGUNG DER INNENTEILE
Sollte die Reinigung der Innenteile notwendig sein, wie folgt
vorgehen:
1. Lösen und entfernen Sie zunächst die Schrauben (Pos.
915) und anschließend (Pos. 902) vom äußeren
Gehäusedeckel (Pos. 162).
2. Entfernen Sie den Gehäusedeckel (Pos. 162) mit den
geschnitten Loch, die in dem Deckel stattfinden, weg.
3. Lösen und entfernen Sie die Schraube (Pos. 900) und die
Scheibe (Pos. 365).
4. Lager (Pos. 321) und Lagerdeckel (Pos. 360) mit Hilfe einer
geeigneten Abziehvorrichtung entfernen.
Anm.: Die eventuell vorhandenen Distanzscheiben (Pos. 935)
sind genau für das entsprechende Gerät abgestimmt. Sie
gewährleisten die exakte Axialspieleinstellung. Achten Sie
darauf, dass diese nicht verloren gehen!
5. Laufrad (Pos. 230), falls erforderlich mit einer geeigneten
Abziehvorrichtung abnehmen.
6. Reinigen Sie die Innenteile und bauen Sie das Gebläse
wieder zusammen. Befolgen Sie dazu diese Anweisungen
in umgekehrter Reihenfolge.
Die Abdichtung (Pos. 423) mittels Loctite 598 oder
vergleichbarer Dichtungsmasse wiederherstellen. Vorher
müssen die Flächen gründlichst gereinigt und eventuell
vorhandene Rückstände der vorherigen Abdichtung vollständig
entfernt werden.
3.2 AUSTAUSCH DER SCHALLDÄMMEINSÄTZE
Sollte der Austausch der Schalldämmeinsätze notwendig sein,
bitte wie folgt vorgehen:
1. Schrauben (Pos. 908) lösen und entfernen. Flansch
(Pos. 723) und dazugehörigen O-Ring (Pos. 426)
abnehmen.
2. Entfernen Sie die Schrauben (Pos. 906).
3. Nehmen Sie die Schalldämpfergehäuse vom Gerät ab,
achten Sie darauf, dass die Dichtungen (Pos. 424) nicht
verloren gehen.
4. Ziehen Sie die Schalldämmeinsätze (Pos. 720) aus den
Schalldämpfergehäusen (Pos. 700).
5. Entnehmen Sie die Stützgitter (Pos. 710) aus den
Schalldämmeinsätzen.
6. Den Schalldämmeinsatz austauschen und die Einzelteile
unter Befolgung vorstehender Anleitung - in umgekehrter
Reihenfolge - wieder zusammenbauen. Dabei die Dichtung
(Pos. 424) und O-Ring (Pos. 426) nicht vergessen!.
Gegebenenfalls die Abdichtung (Pos. 425) mittels Loctite 598
oder vergleichbarer Dichtungsmasse wiederherstellen. Vorher
müssen die Flächen gründlichst gereinigt und eventuell
vorhandene Rückstände der vorherigen Abdichtung vollständig
entfernt werden.
D – 30/39

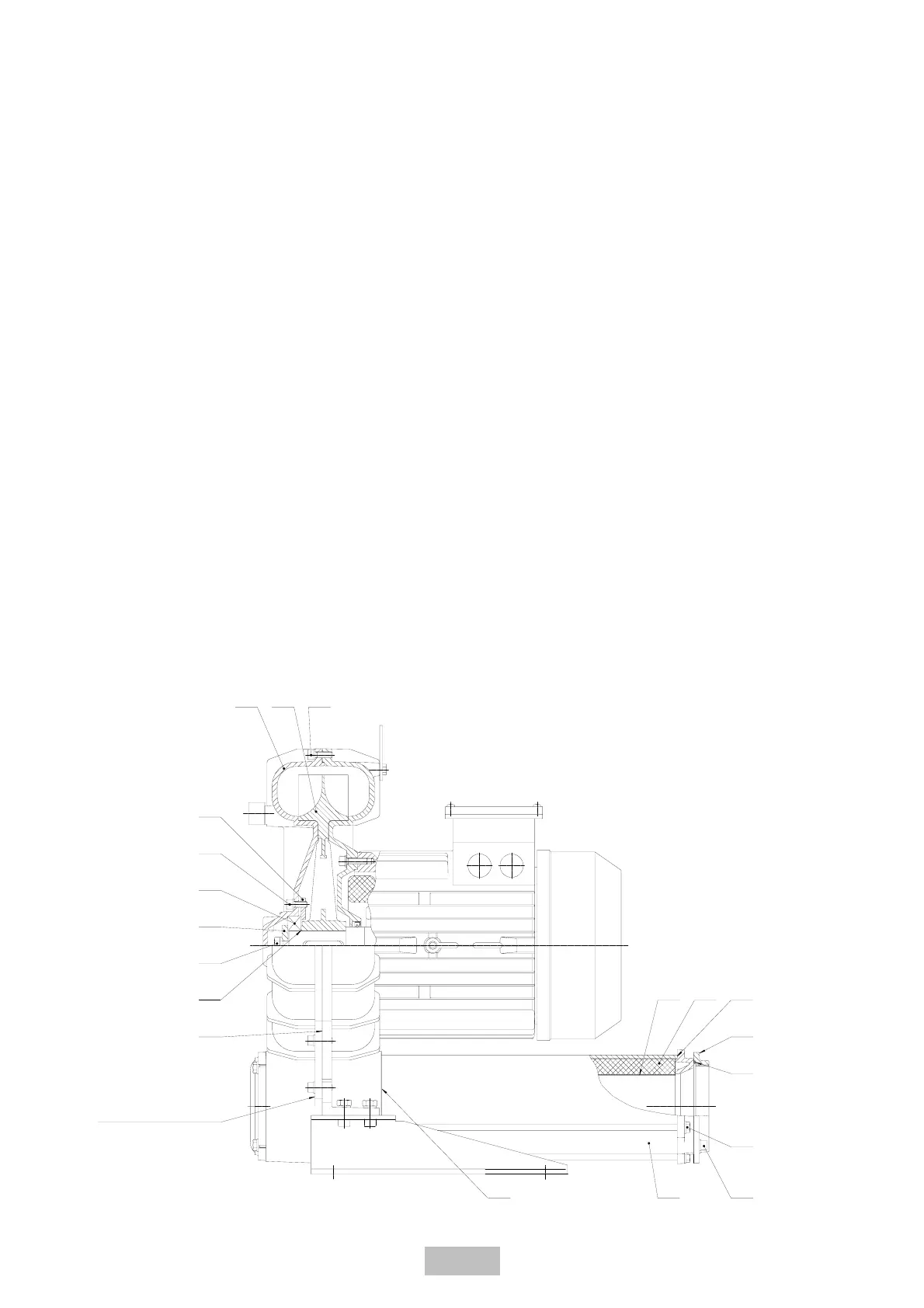

162 230 902
360
915
321
365
900
423
424
700 908
906
426
723
425 720 710
935
Geschnitten Loch zum
Abziehen des Gehäusedeckels
