4. INSTRUCCIONES PARA EL POSICIONAMIENTO DE LOS SILENCIADORES
La serie ‘SCL K-MS’ - es realizada para poder tener la máxima
flexibilidad en el posicionamiento de los silenciadores de manera
que pueda permitir distintas conformaciones de instalación.
La ‘SCL-K’ es suministrada con los silenciadores puestos como
en la figura1.
Si esta colocación tubiera que ser modificada seguir las
instrucciones:
1. Individuar la disposición che le interesa; fig. 2, fig. 3, fig. 4.
2. Desmontaje de los silenciadores :
2.1 Quite los pernos (908), retire la brida con rosca (723) y la
junta toroidal (426).
2.2 Quitar los pernos (906).
2.3 Retirar el silenciador (700) y la junta de estanqueidad (424).
3. Desmontaje de la brida ciega (730):
Quitar los pernos (909), retirar la brida ciega (730) y la junta de
estanqueidad (427).
Monte nuevamente las piezas en orden inverso siguiendo la
conformación elejida acordándose de incluir la junta de
estanqueidad (424) y las juntas toroidales (426) y (427).
Si necesario realizar el precinto (425) usando Loctite 598 o su
equivalente, después de haber preparado cuidadosamente la
superficie limpia y uniforme.
4.1 EMPLEO DEL KIT COLECTOR A 90° TIPO CK
(accesorio)
El colector a 90° puede ser instalado solo en las bocas de la
tapa (162) y como ilustrado en las figuras de abajo, existen
varias conformaciones de instalación.
El kit colector a 90° tipo CK incluye:
n° 1 colector
n° 1 junta de estanqueidad y
n° 4 pernos M8x25 UNI 5739.
Para el montaje del colector a 90° seguir las siguientes
instrucciones:
1. Desmontar el silenciador ( ver punto 2)
2. Colocar la junta de estanqueidad entre la tapa (162) y el
colector a 90° e cerrar con los pernos M8x25 UNI 5739.
Montar el silenciador en orden inverso acordándose de incluir la
junta de estanqueidad (424) y (426).
E - 38/39

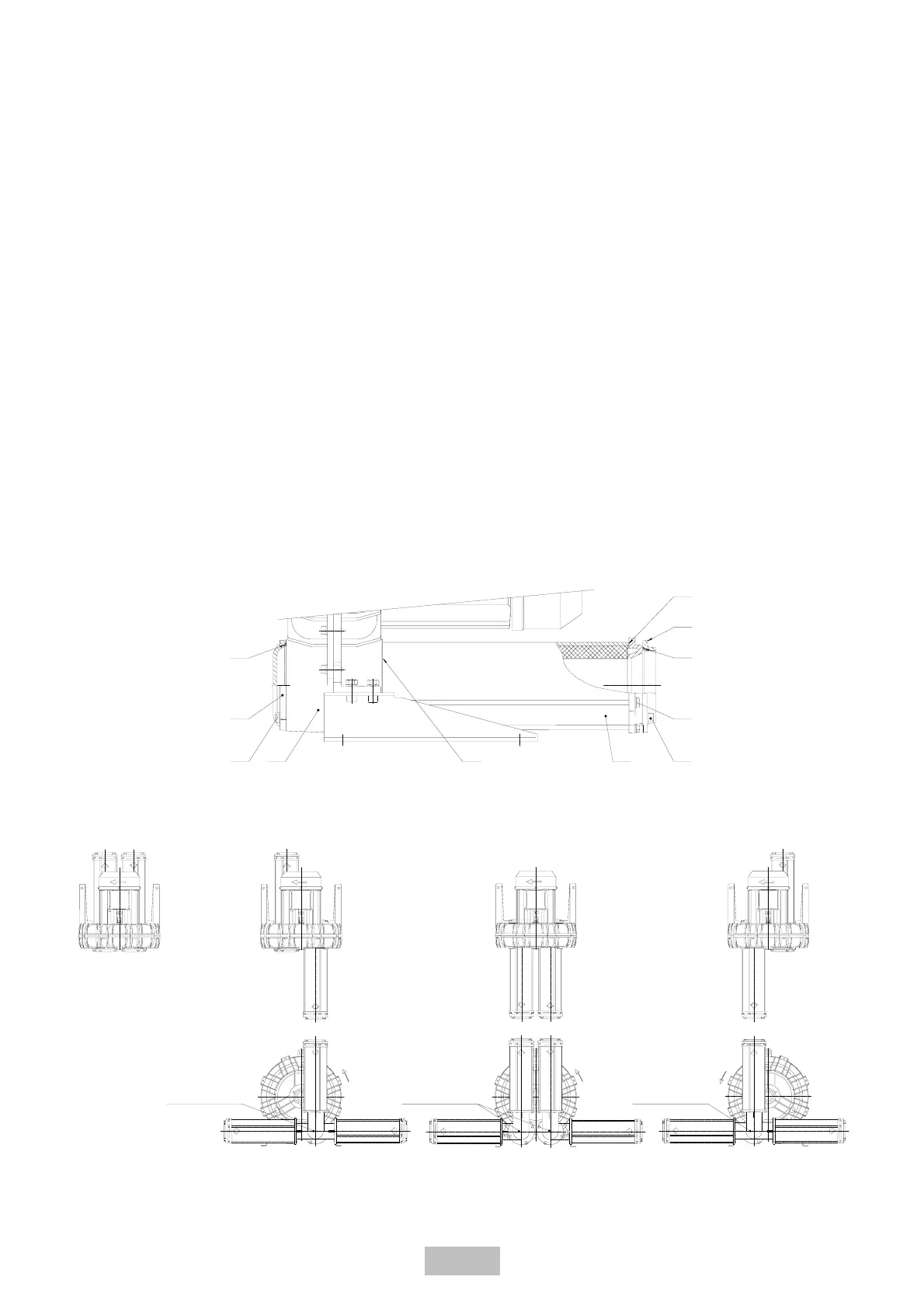

Fig.1 Fig.4
colector a 90°
Fig.4 con colector a 90°
Fig.3
Fig.3 con 2 colectores a 90°
colectores a 90°
Fig.2
Fig.2 con colector a 90°
colector a 90°
723
426
425
906
908 700162 909
730
424
427
