3.2 Funktion

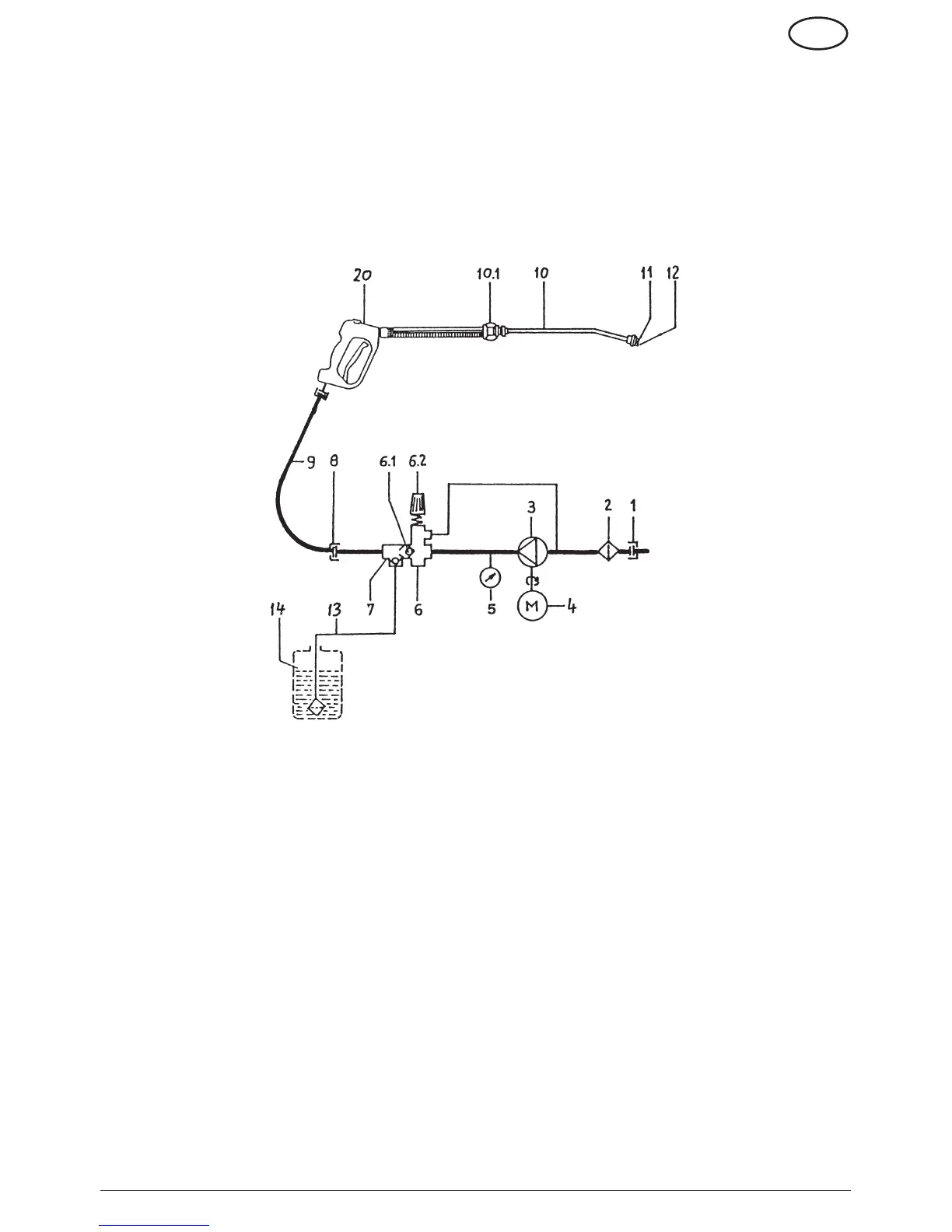

3.2.1 Funktionsschema
M - Ausführung
1 Anschluß Wasserzulauf 13 Zusatzmittel-Ansaugschlauch mit Filter
3 Hochdruckpumpe 15 Elektrogehäuse
5 Manometer 16 EIN-AUS-/ Motorschutzschalter
6 Überström-Sicherheitsventil 17 Anschlußkabel
8 Hochdruckanschluß M - und MP - Ausführung
9 Hochdruckschlauchleitung 20 Spritzpistole M
10 Duplex - Strahlrohr TCA - Ausführung
10.1 Strahlrohr-Regelventil 22 Spritzpistole TCA
11 Hochdruckdüse
12 Niederdruckdüse
1 Anschluß Wasserzulauf 10 Duplex-Strahlrohr
2 Wasserlter Strahlrohr-Regelventil
3 Hochdruckpumpe 11 Hochdruckdüse
4 Elektromotor 12 Niederdruckdüse
5 Manometer 13 Zusatzmittel-Ansaugschlauch mit Filter
6 Überström-/Sicherheitsventil 14 Zusatzmittelbehälter (Sonder-Zubehör)
6.1 Rückschlagventil 20 Spritzpistole M
6.2 Drehgriff zur Druck-/ Mengenregulie-
rung
7 Injektor
8 Hochdruckanschluß
9 Hochdruckschlauchleitung
