INSTALLATION
Emhætten er beregnet for montering under,
indbygget eller mellem skabe. Emhætten er
forsynet med Easy-Clean motorpakke, LED-
belysning og metaltrådsfilter. Emhætten
har tre hastigheder, intensiv funktion samt
ventilationsfunktion. Installation, betjening,
pleje, vedligeholdelse m.m. fremgår af den-
ne vejledning.
TEKNISKE DATA
A B
50 cm 498 249
60 cm 598 299
70 cm 698 349
80 cm 798 399
90 cm 898 449
267
Ø160
Ø150
30
33
216
235
261
118
479
104
31
26
A
B
82
24

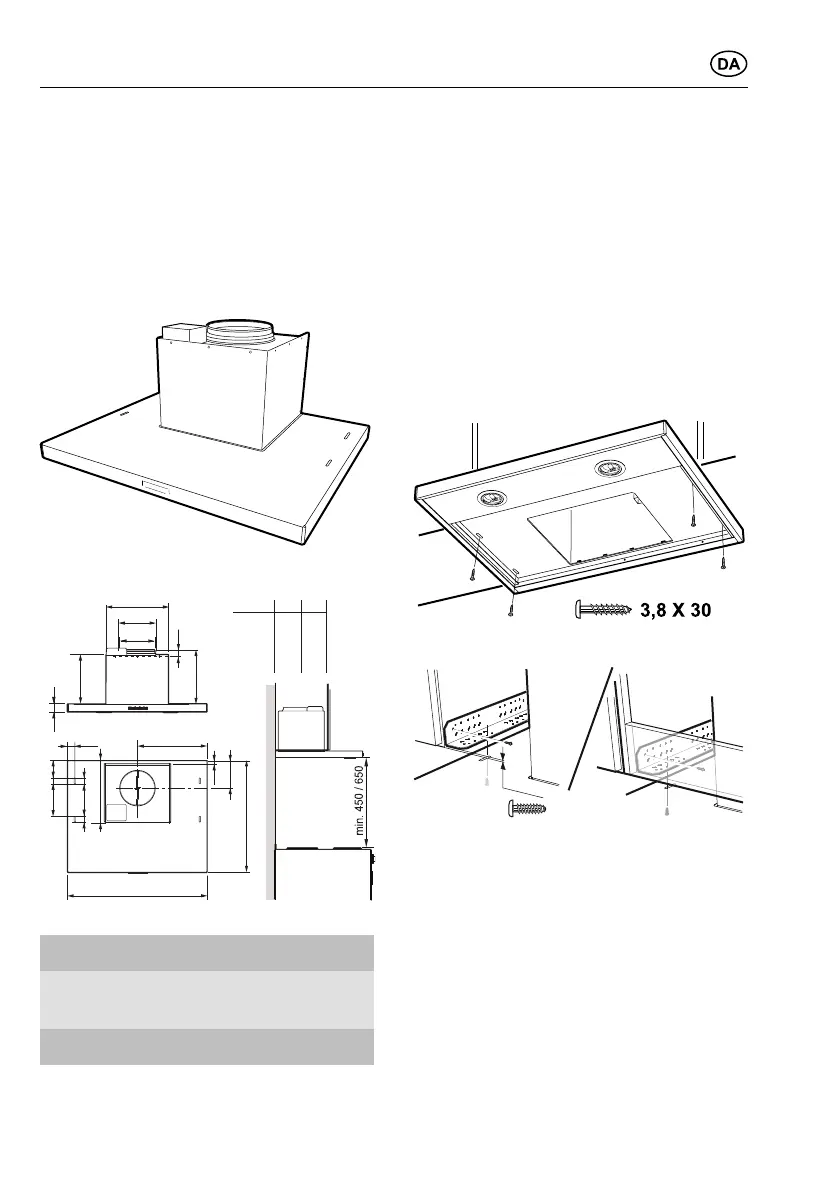

Fig. 1
Mål
se Fig. 1
Elektrisk
tilslutning
230 V ~ med
jordforbindelse
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med ledning og stik med
jordforbindelse for tilslutning til jordforbun-
det stikkontakt. Stikkontakten skal være til-
gængelig efter installationen.
Montering
Fjern fedtfilter og motorenhed, se Fig. 7 og
Fig. 8.
Fig. 2
3,5 X 13
A
B
1-
2 mm
Fig. 3
Emhætten kan placeres under, indbygget
eller mellem skabe. Under et skab skrues
emhætte fast med 4 skruer 3,8 x 30, Fig. 2.
Indbygget eller mellem skabe monteres em-
hætten med beslag. Beslag og emhætte
skrues fast med 8 skruer 3,5 x 13, Fig. 3.
Beslagene skrues med de affasede hjørner
udad og ved skabets forkant, Fig. 3A, eller
med beslagene mod emhætteoverskabets
forstykke, Fig. 3B. Emhætten skrues deref-
ter fast i beslagene. Anbring motorenhed
og fedtfilter.
16
