Franke 600 - Installasjon

INSTALLASJON
Kjøkkenventilatoren er designet for monter-
ing under, innebygd i eller mellom skap.
Kjøkkenventilatoren er utstyrt med Easy-
Clean-motorpakke, LED-belysning og me-
talltrådfilter. Kjøkkenventilatoren har tre
hastigheter, intensiv modus og ventilasjons-
modus. Installasjon, pleie, vedlikehold osv.
står forklart i denne bruksanvisningen.
TEKNISKE DATA
A B
50 cm 498 249
60 cm 598 299
70 cm 698 349
80 cm 798 399
90 cm 898 449
267
Ø160
Ø150
30
33
216
235
261
118
479
104
31
26
A
B
82
24

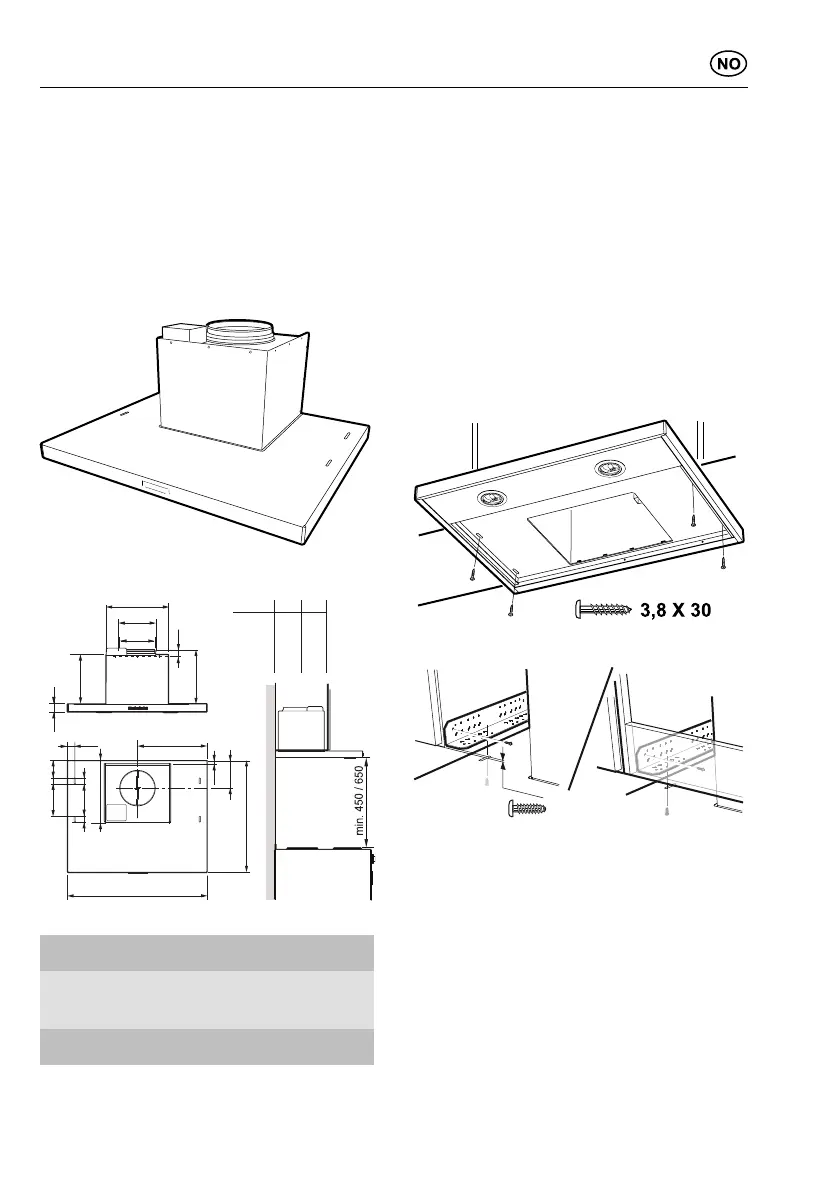

Fig. 1
Mål
se Fig. 1
Elektrisk
tilkobling
230 V – med vernejording
Belysning LED 2 x 2 W
INSTALLASJON
Monteringsdetaljer, festeskruer m.m. leve-
res sammen med kjøkkenventilatoren.
Elektrisk installasjon
Kjøkkenventilatoren leveres med ledning og
en jordet stikkontakt beregnet på et jordet
vegguttak. Vegguttaket skal være lett til-
gjengelig etter installasjon.
Montering
Ta ut fettfilter og motorenhet, se Fig. 7 og
Fig. 8.
Fig. 2
3,5 X 13
A
B
1-
2 mm
Fig. 3
Kjøkkenventilatoren kan plasseres under,
innebygd i eller mellom skap. Under skap
skrus kjøkkenventilatoren fast med 4 stk.
skruer 3,8 x 30, Fig. 2. Innebygd i eller mel-
lom skap monteres kjøkkenventilatoren ved
hjelp av konsoller. Konsoller og kjøkkenven-
tilatoren skrus fast med 8 stk. skruer 3,5 x
13, Fig. 3. Konsollene skrus fast med de fa-
sede hjørnene utover og jevnt med skapets
forkant, Fig. 3A, eller med konsollen mot
vifteoverskapets frontstykke, Fig. 3B.
28
991.0357.786/D000000006688/180157/2021-09-24
