ASENNUS
Liesituuletin asennetaan kaappien alle tai
väliin. Liesituuletin on varustettu Easy Clean
-moottoripaketilla, LED-valaistuksella ja me-
tallilankasuodattimella. Liesituulettimessa
on kolme nopeutta, intensiiviasento ja tuu-
letusasento. Asennus, käyttö, hoito, ylläpito
jne. käsitellään tässä ohjeessa.
TEKNISET TIEDOT
A B
50 cm 498 249
60 cm 598 299
70 cm 698 349
80 cm 798 399
90 cm 898 449
267
Ø160
Ø150
30
33
216
235
261
118
479
104
31
26
A
B
82
24

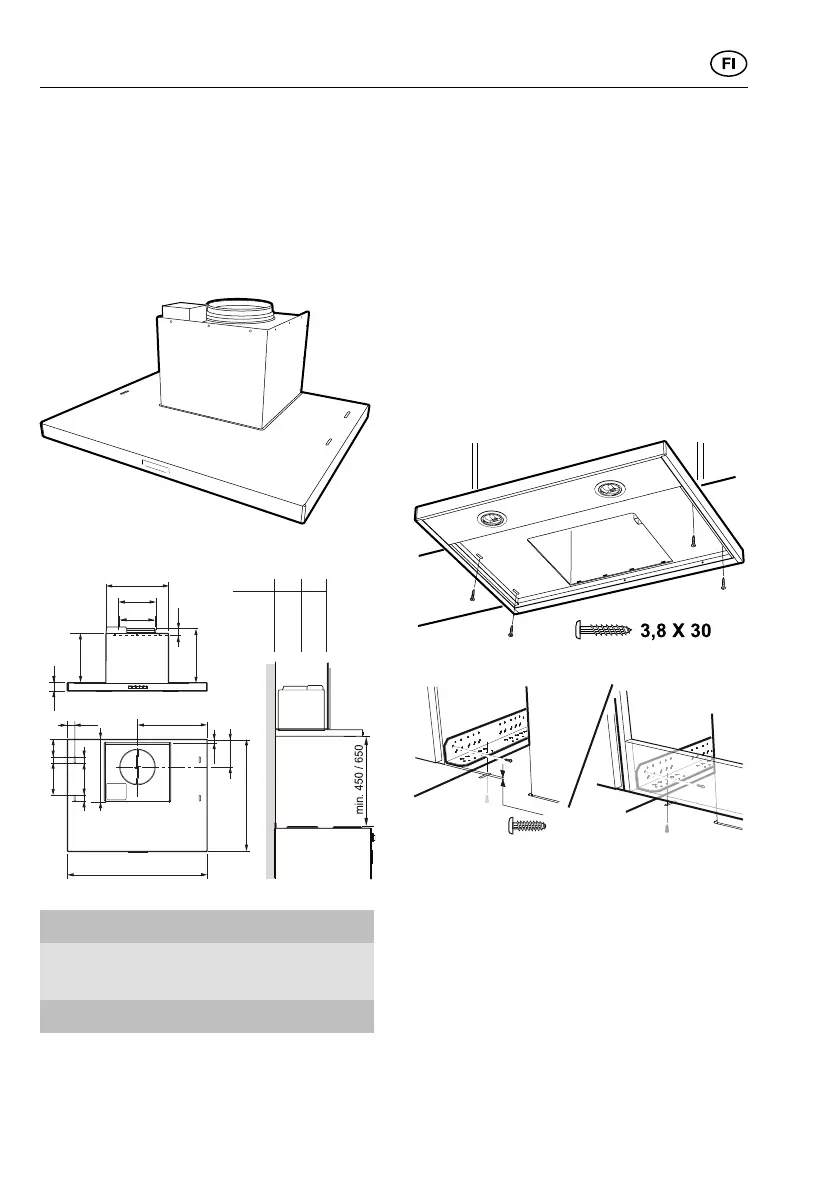

Kuva 1
Mitat ks. Kuva 1
Sähköliitäntä 230 V ~
suojamaadoituksella.
Valaistus LED 2 x 2 W
ASENNUS
Liesituulettimen mukana saat mm. yksityis-
kohtaiset asennusohjeet ja ruuvit kiinnittä-
mistä varten.
Sähköasennus
Liesituulettimen mukana tulee johto sekä
maadoitettu pistoke liitettäväksi maadoitet-
tuun pistorasiaan. Pistorasiaan on päästävä
käsiksi myös asennuksen jälkeen.
Asennus
Poista rasvasuodatin ja moottoriyksikkö,
katso Kuva 7 ja Kuva 8.
Kuva 2
3,5 X 13
A
B
1-
2 mm
Kuva 3
Liesituuletin voidaan sijoittaa kaappien alle
tai väliin tai upottaa niihin. Kaappien alle si-
joitettaessa liesituuletin ruuvataan kiinni
neljällä ruuvilla 3,8 x 30, Kuva 2. Kun liesi-
tuuletin asennetaan kaappien väliin tai upo-
tetaan niihin, se asennetaan konsolien
avulla. Konsolit ja liesituuletin ruuvataan
kiinni kahdeksalla ruuvilla 3,5 x 13, Kuva 3.
Konsolit ruuvataan siten, että viistetyt kul-
ma ovat ulospäin ja kaapin etureunan tasal-
la, Kuva 3A, tai että konsoli asettuu
tuulettimen yläkaapin etuosaa vasten, Kuva
22
