INSTALLATION
Spisfläkten är avsedd för montering under,
infälld eller mellan skåp. Spisfläkten är ut-
rustad med Easy-Clean motorpaket, LED-
belysning och metalltrådsfilter. Spisfläkten
har tre hastigheter, intensivläge samt venti-
lationsläge. Installation, användning, sköt-
sel, underhåll mm framgår av denna
anvisning.

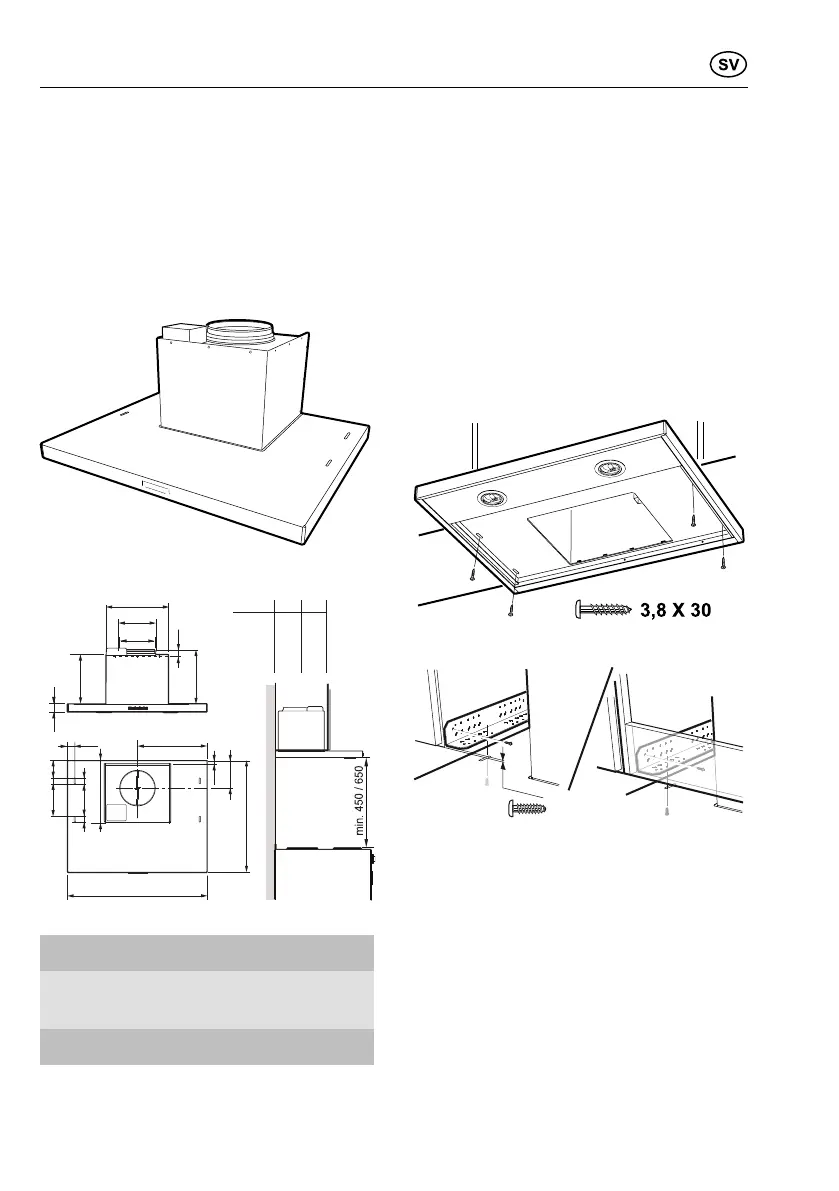

TEKNISKA UPPGIFTER
A B
50 cm 498 249
60 cm 598 299
70 cm 698 349
80 cm 798 399
90 cm 898 449
267
Ø160
Ø150
30
33
216
235
261
118
479
104
31
26
A
B
82
24
Fig.1
Mått
se Fig.1
Elektrisk
anslutning
230 V ~ med skyddsjord.
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spisfläkten.
Elektrisk installation
Spisfläkten levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag. Vägguttaget ska vara åtkomligt efter
installation.
Montering
Ta bort fettfilter och motorenhet, se Fig.7
och Fig.8.
Fig.2
3,5 X 13
A
B
1-
2 mm
Fig.3
Spisfläkten kan placeras under, infälld eller
mellan skåp. Under skåp skruvas spisfläk-
ten fast med 4 st skruvar 3,8 x 30, Fig.2. In-
fälld eller mellan skåp monteras spisfläkten
med hjälp av konsoler. Konsoler och spis-
fläkt skruvas fast med 8 st skruvar 3,5 x
13, Fig.3. Konsolerna skruvas fast med de
fasade hörnen utåt och jämnsides med skå-
pets framkant, Fig.3A, eller med konsolen
mot fläktöverskåpets frontstycke, Fig.3B.
Spisfläkten skruvas sedan fast i konsolerna.
Sätt tillbaka motorenhet och filter.
4
