INSTALLATION
Emhætten er beregnet til montering under
overskab, indbygget eller mellem skabe.
Emhætten har transformer for styring af
centralblæser samt mulighed for vådrums-
ventilation. Emhætten er udstyret med
elektronisk styring, motordrevet spjæld,
LED-belysning og metaltrådsfilter. Installa-
tion, betjening, pleje, vedligeholdelse m.m.
fremgår af denne vejledning.

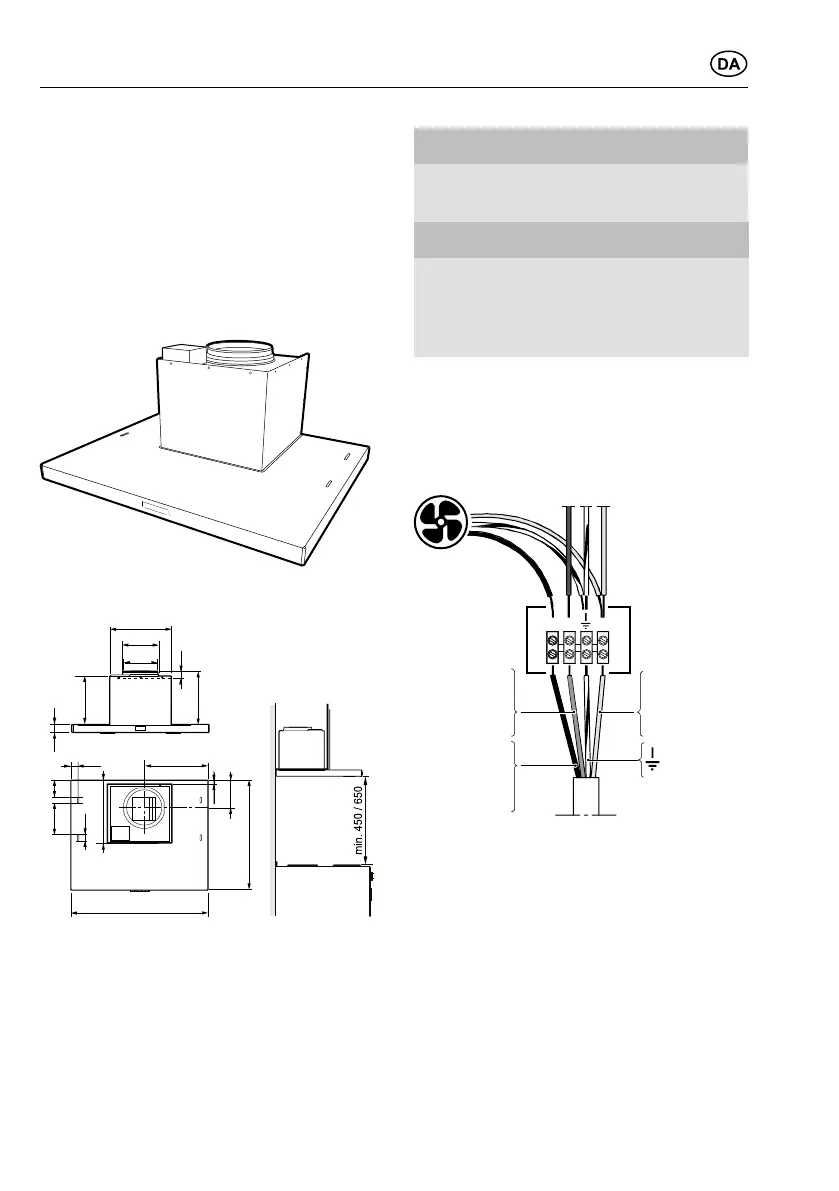

TEKNISKE DATA
267
Ø160
Ø150
30
33
216
235
261
24
112
478
104
31
26
598
289
82
Fig. 1
Mål
se Fig. 1
Elektrisk
tilslutning
230 V ~ med
jordforbindelse.
Belysning LED 2 x 2 W
Udgangs-
spænding
fra transfor-
mator
60, 80, 100, 130, 145 og
180 V
Ved levering er 100 og
130 V aktiveret.
INSTALLATION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
L N1
Brun
Brun
Brun
Ruskea
Svart
Sort
Svart
Musta
Blå
Blå
Blå
Sininen
Fig. 2
Tilslutninger fastgøres og emhætten tilslut-
tes en afbryder for alle poler.
Koblingsdåse eller stikkontakt skal være til-
gængelig efter installationen.
Montering
Fjern fedtfiler Fig. 11.
18
