Fig. 3
3,5 X 13
A
B
1-
2 mm
Fig. 4

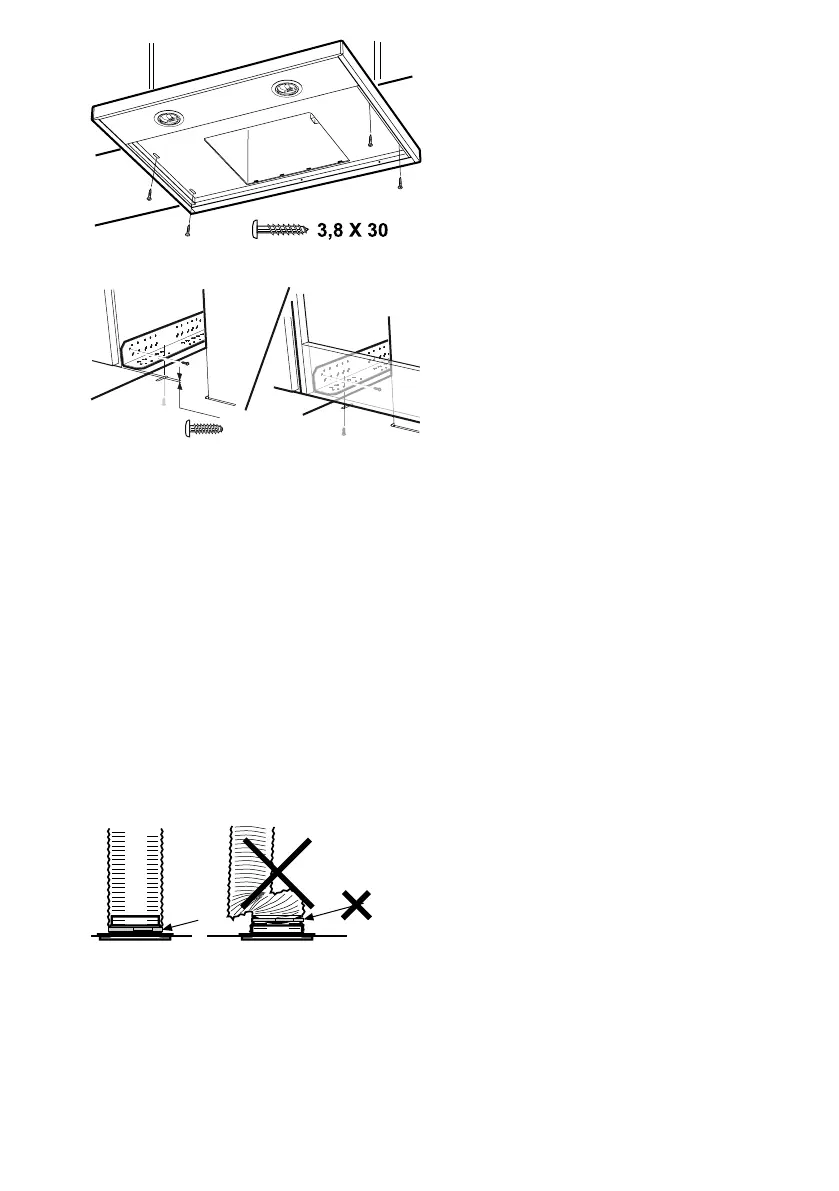

Emhætten kan placeres under, indbygget
eller mellem skabe. Under et skab skrues
emhætten fast med 4 skruer 3,8 x 30, Fig.
3. Indbygget eller mellem skabe monteres
emhætten med beslag. Beslag og kappe
skrues fast med 8 skruer 3,5 x 13, Fig. 4.
Beslagene skrues med de affasede hjørner
udad og ved skabets forkant, Fig. 4A, eller
med beslagene mod emhætteoverskabets
forstykke, Fig. 4B. Emhætten skrues deref-
ter fast i beslagene. Sæt filtrene i igen.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange
Ø160 mm. Er tilslutningen Ø125 mm skal
der anvendes adapterstuds.
Fig. 5
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 5.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
eventuelle andre dele af produktet.
