INJUSTERING AV LUFTFLÖDEN
ÄNDRING AV SPÄNNING I
TRANSFORMATORN
Utgående spänning för lägsta hastighet kan
ändras till 80 V genom omprogrammering
via strömbrytaren. (Kontakta kundtjänst.)
SPJÄLLINSTÄLLNING
Justering av luftflöden görs med hjälp av
spjället. Spjället blir åtkomligt för justering
genom att ta bort filtret.

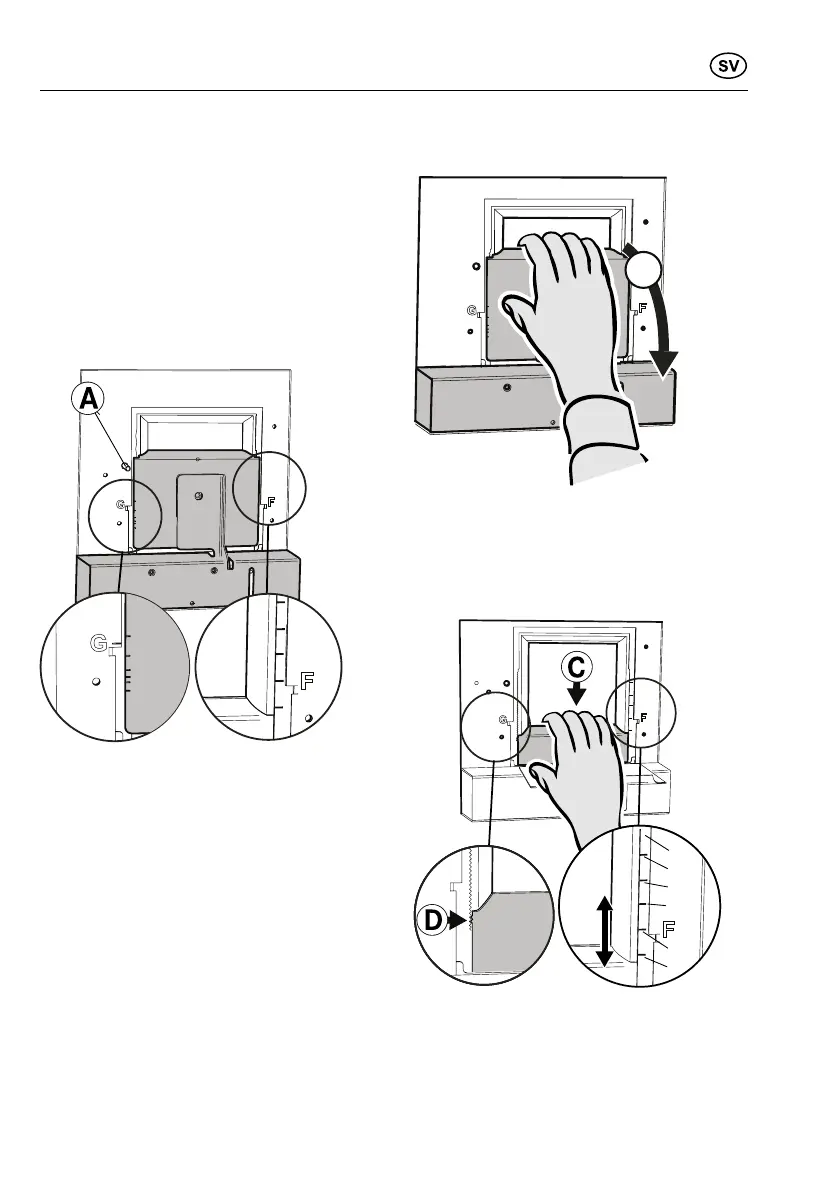

Fig.6
Mätuttag
Mättrycket Pm mäts i mätuttaget, Fig.6A.
Med hjälp av mättrycket Pm och spjällets
position kan luftmängden avläsas i injuster-
ingsdiagram, där F1-F6 är forcerad ventila-
tion och G1-G6 är grundventilation.
Om luftmängden måste förändras, läs av en
ny spjällinställning från diagram och justera
därefter spjällets position enligt nedanstå-
ende beskrivning.
Injustering av forcerad ventilation
B
Fig.7
Öppna spjälluckan, Fig.7B.
Obs!
Hantera spjället försiktigt!
1
2
3
4
5
6
Fig.8
Lossa forceringsluckan, Fig.8C, genom att
lyfta den från låstaggarna, Fig.8D.
6
