Obs!
Hantera forceringsluckan försiktigt, var
noga med att inte bocka den.
För luckan till önskat läge. Markeringar för
forceringsluckans läge, F1–F6, motsvarar
värdena i diagrammet Forcerad ventilation,
se Fig. 13 sidan 38.
Tryck fast forceringsluckan i låsningen, se
till att det fastnar ordentligt.
Mät trycket Pm och kontrollera att önskat
forceringsflöde erhålls. (Se diagram, Fig. 13
sidan 38.)
Injustering av grundventilation
E
F
6
5
4
3
2
1

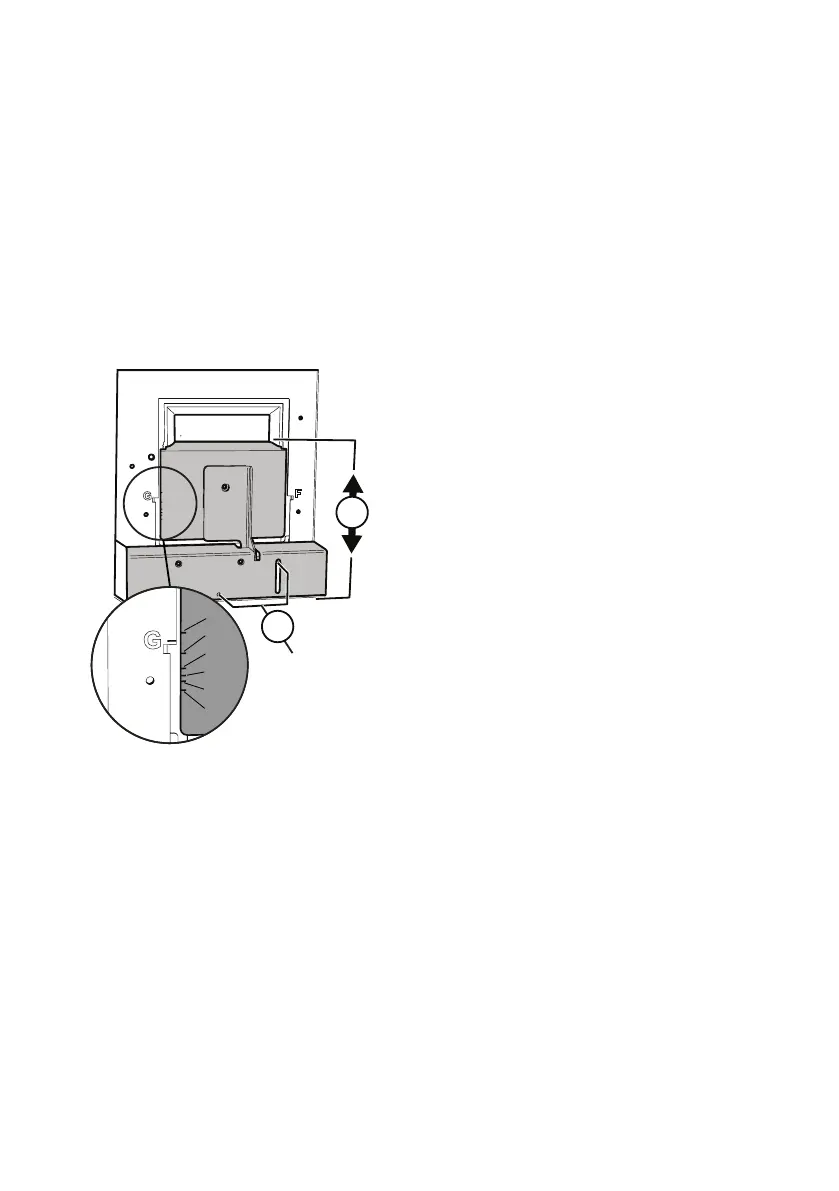

Fig.9
Justera grundventilationen med stängd
spjällucka. Lossa skruvarna, Fig.9E.
För spjälluckan, Fig.9F, i önskat läge.
Obs!
Hantera spjället försiktigt.
Markeringarna för spjälluckans läge, G1 -
G6, motsvarar värdena i diagrammet Grund-
ventilation, se Fig. 14 sidan 39.
Lås fast spjälluckan med skruvarna, Fig.9E.
Mät trycket Pm och kontrollera att önskat
grundflöde erhålls. (Se diagram, Fig. 14 si-
dan 39.)
