JUSTERING AF LUFTMÆNGDE
ÆNDRING AF SPÆNDING PÅ
TRANSFORMEREN
Udgangsspændingen for laveste hastighed
kan ændres til 80 V ved omprogrammering
gennem strømafbryderen. (Kontakt
kundeservice.)
SPJÆLDINDSTILLING
Justering af luftmængde sker på spjældet.
Spjældet bliver tilgængeligt for justering
ved at fjerne filteret.

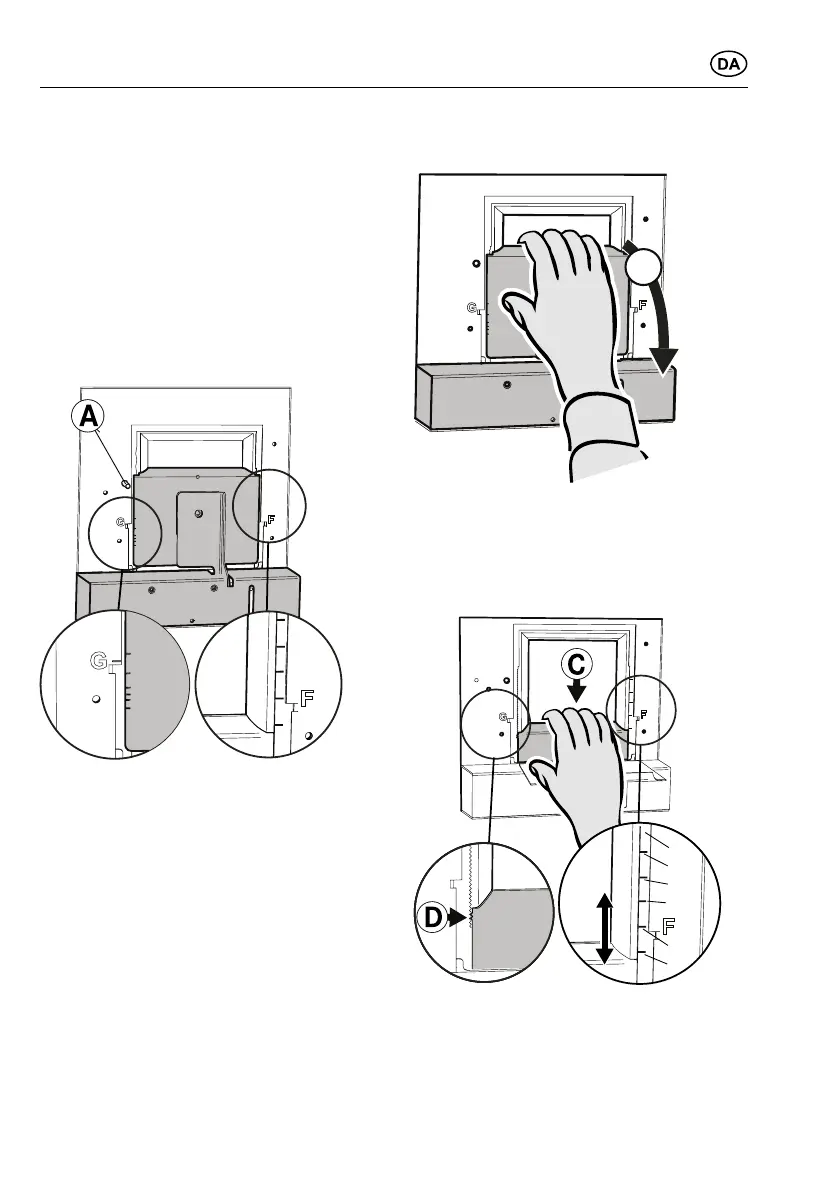

Fig. 6
Måleudtag
Måletrykket Pm måles ved måleudgangen,
Fig. 6A. Ved hjælp af måletrykket Pm og
spjældets position kan luftmængden aflæ-
ses i justeringsdiagrammet, hvor F1-F6 er
forceret ventilation, og G1-G6 er
grundventilation.
Hvis luftmængden skal forandres foretages
en ny spjældindstilling ud fra diagrammer-
ne, og derefter justeres spjældets position i
henhold til nedenstående beskrivelse.
Justering af forceret ventilation
B
Fig. 7
Åbn spjældet, Fig. 7B.
Obs!
Spjældet håndteres forsigtigt!
1
2
3
4
5
6
Fig. 8
Løsn forceringsklappen, Fig. 8C, ved at løfte
den fra låsegrebene, Fig. 8D.
