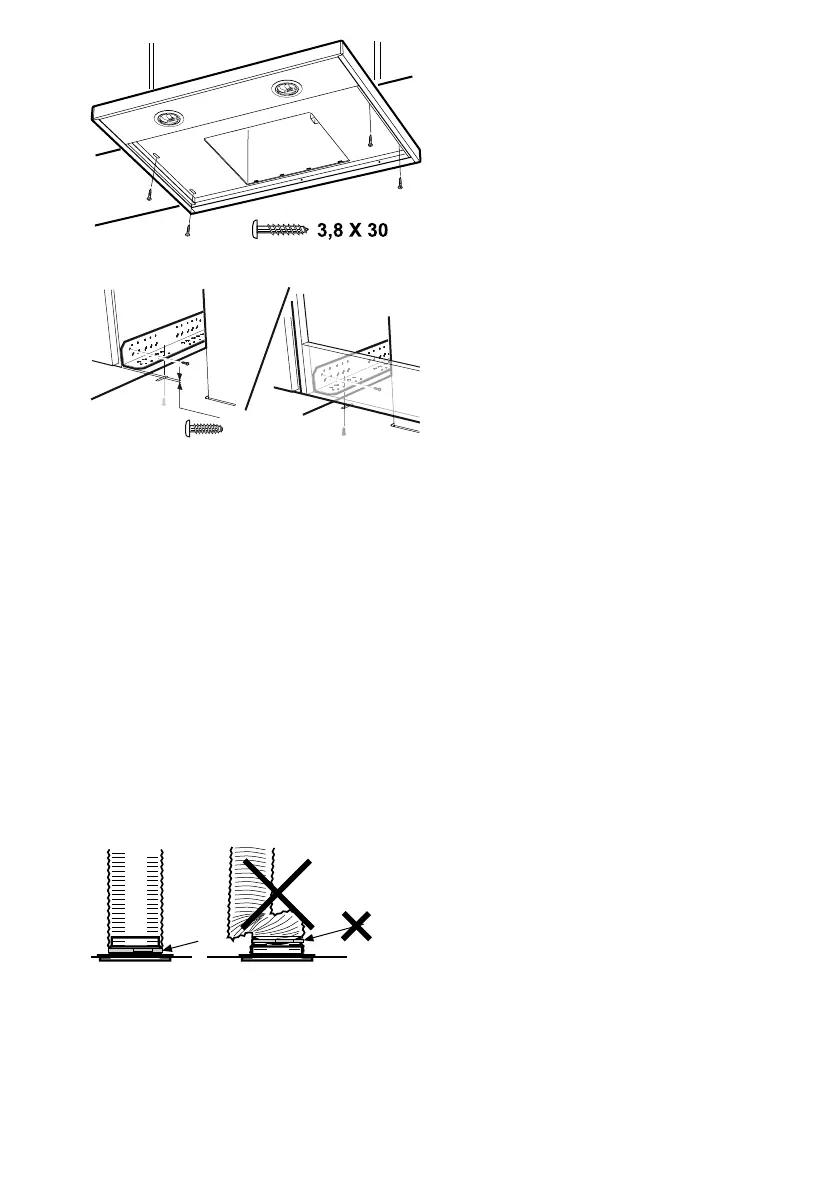

Spiskåpan kan placeras under, infälld eller
mellan skåp. Under skåp skruvas spiskåpan
fast med 4 st skruvar 3,8 x 30, Fig.3. Infälld
eller mellan skåp monteras spiskåpan med
hjälp av konsoler. Konsoler och kåpa skru-
vas fast med 8 st skruvar 3,5 x 13, Fig.4.
Konsolerna skruvas fast med de fasade hör-
nen utåt och jämnsides med skåpets fram-
kant, Fig.4A, eller med konsolen mot
fläktöverskåpets frontstycke, Fig.4B. Spis-
kåpan skruvas sedan fast i konsolerna. Sätt
tillbaka filter.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slang
Ø160 mm. Är anslutningen Ø125 mm mås-
te reduceringsstos användas.
Fig.5
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig.5.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
