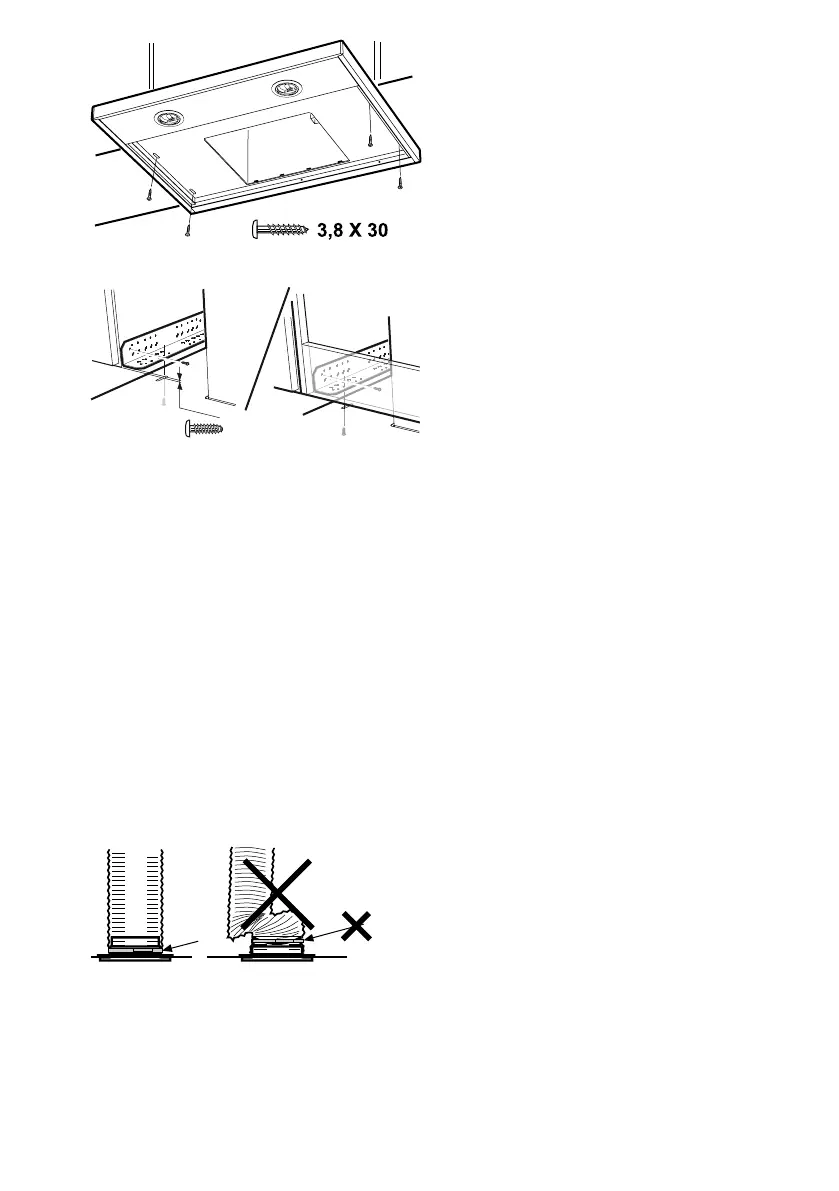

Kjøkkenhetten kan plasseres under, inne-
bygd i eller mellom skap. Under skap skrus
kjøkkenhetten fast med 4 stk. skruer 3,8 x
30, Fig. 3. Innebygd i eller mellom skap
monteres kjøkkenhetten ved hjelp av kon-
soller. Konsoller og hette skrus fast med 8
stk. skruer 3,5 x 13, Fig. 4. Konsollene
skrus fast med de fasede hjørnene utover
og jevnt med skapets forkant, Fig. 4A, eller
med konsollen mot vifteoverskapets front-
stykke, Fig. 4B. Kjøkkenhetten skrus deret-
ter fast i konsollene. Sett tilbake filter.
Tilkobling til avtrekkskanal
Koble til kjøkkenhetten med rør eller slange
Ø160 mm. Bruk en reduksjonsstuss hvis
koblingen er Ø125 mm.
Fig. 5
Merk:
Ved montering av fleksibel kanal, må
denne være rett nærmest stussen, Fig.
5.
Fjerning av beskyttelsesplast
Fjern all beskyttelsesplast fra filteret og
eventuelle andre deler av produktet.
