INSTALLATION
Emhætten er beregnet til montering indbyg-
get i skab. Emhætten er forsynet med mo-
tordrevet spjæld, LED-belysning og
metaltrådsfilter. Installation, betjening, ple-
je, vedligeholdelse m.m. fremgår af denne
vejledning.
TEKNISKE DATA
267
Ø160
Ø150
25,9
30
8
11
97
96,9
216
244
265
235
598
450/650
179
165,5
309
Max 444

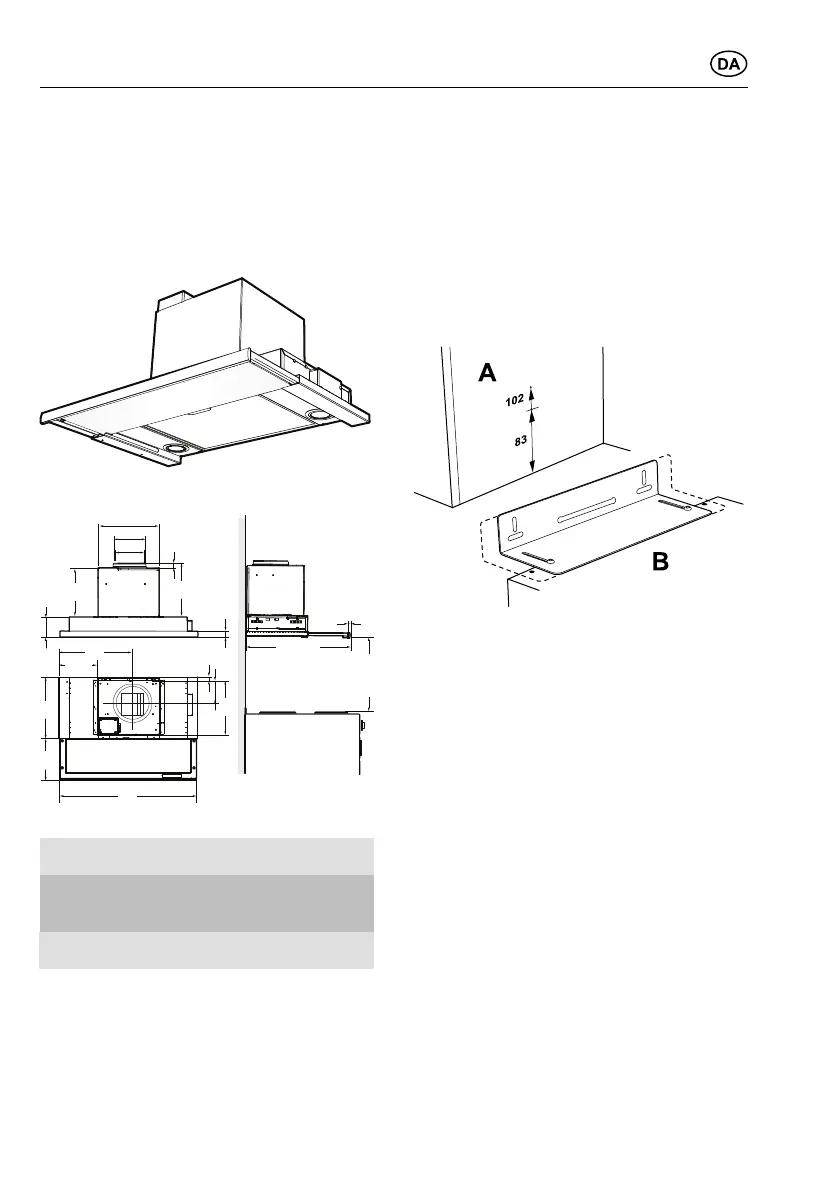

Fig. 1
Mål
se Fig. 1
Elektrisk
tilslutning
230 V ~ med
jordforbindelse
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med ledning og stik med
jordforbindelse for tilslutning til jordforbun-
det stikkontakt. Stikkontakten skal være til-
gængelig efter installationen.
Montering
Montering mellem skabe eller i et skab
uden bund.
Fig. 2
Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skruerne, så de stikker
nogle millimeter ud fra begge skabssider
som i målskitsen, Fig. 2A. Hvis man vil pla-
cere emhættens underside, så den flugter
med skabsrækkens underside, anvendes
det øverste mål, 102, se Fig. 2A. beslagene
kan justeres på emhætten, så de passer til
forskellige skabsdybder, Fig. 2B.
20
