ASENNUS
Liesikupu voidaan upottaa kaappien sisään.
Liesikuvussa on moottorikäyttöinen pelti,
LED-valaistus ja metallilankasuodatin.
Asennus, käyttö, hoito, ylläpito jne. käsitel-
lään tässä ohjeessa.
TEKNISET TIEDOT
267
Ø160
Ø150
25,9
30
8
11
97
96,9
216
244
265
235
598
450/650
179
165,5
309
Max 444

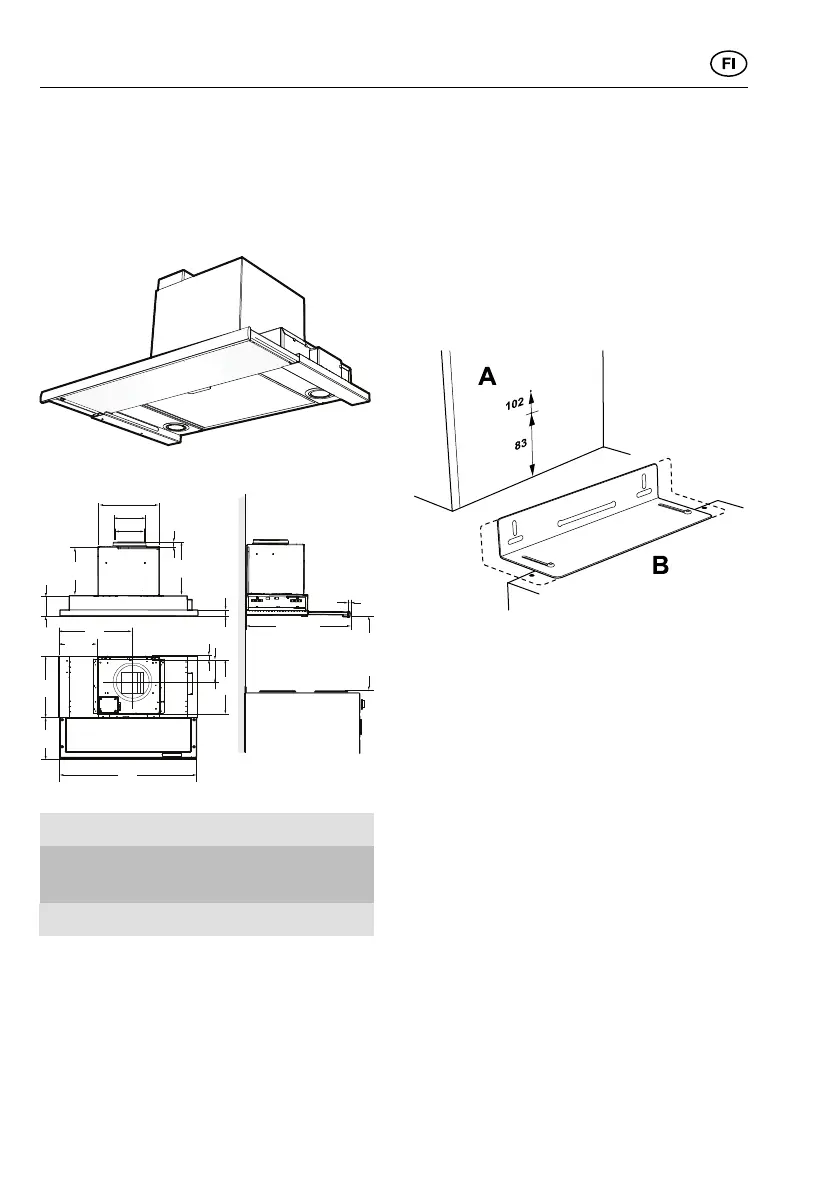

Kuva 1
Mitat ks. Kuva 1
Sähköliitäntä 230 V ~
suojamaadoituksella
Valaistus LED 2 x 2 W
ASENNUS
Liesikuvun mukana saat mm. yksityiskohtai-
set asennusohjeet ja ruuvit kiinnittämistä
varten.
Sähköasennus
Liesikuvun mukana tulee johto sekä maa-
doitettu pistoke liitettäväksi maadoitettuun
pistorasiaan. Pistorasiaan on päästävä kä-
siksi myös asennuksen jälkeen.
Asennus
Liesikupu voidaan asentaa kaappien
väliin tai kaappiin ilman pohjalevyä.
Kuva 2
Liesikupu asennetaan konsoleiden avulla.
Merkitse ruuvien paikat ja kiinnitä ne siten,
että ne ulkonevat muutamia millimetrejä
kaappien molemmilla puolilla mittakuvan
mukaisesti, Kuva 2A. Jos liesikuvun alareu-
na halutaan asentaa samaan linjaan kaappi-
en alareunan kanssa, käytetään ylempää
mittaa, 102, katso Kuva 2A. Liesikuvun kon-
soleita voi säätää, joten ne sopivat erisyvyi-
siin kaappeihin, Kuva 2B.
28
