INSTALLASJON
Kjøkkenhetten er designet for montering in-
nebygd i skap. Kjøkkenhetten er utstyrt
med motordrevet spjeld, LED-belysning og
metalltrådfilter. Installasjon, pleie, vedlike-
hold osv. står forklart i denne
bruksanvisningen.
TEKNISKE DATA
267
Ø160
Ø150
25,9
30
8
11
97
96,9
216
244
265
235
598
450/650
179
165,5
309
Max 444

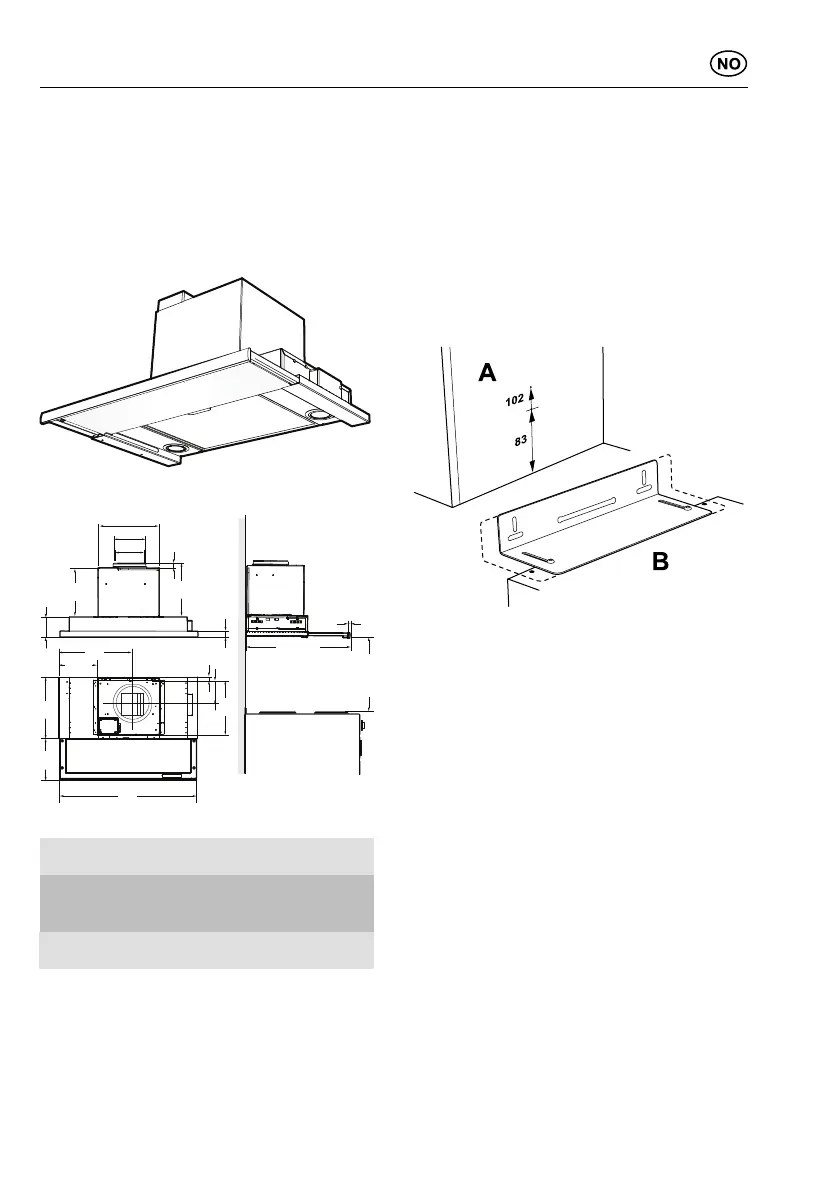

Fig. 1
Mål
se Fig. 1
Elektrisk
tilkobling
230 V ~ med vernejording
Belysning LED 2 x 2 W
INSTALLASJON
Monteringsdetaljer, festeskruer, mm. leve-
res sammen med kjøkkenhetten.
Elektrisk installasjon
Kjøkkenhetten leveres med ledning og en
jordet stikkontakt beregnet på et jordet
vegguttak. Vegguttaket skal være lett til-
gjengelig etter installasjon.
Montering
Montering mellom, eller i skap uten
bunn.
Fig. 2
Kjøkkenhetten monteres ved hjelp av
konsoller.
Merk av og fest skruer, slik at de stikker ut
noen millimeter på begge skapsidene i sam-
svar med målene på bildet, Fig. 2A. Hvis un-
dersiden av kjøkkenhetten skal plasseres i
linje med undersiden av skaprekken, bru-
kes det øvre målet, 102, se Fig. 2A. Konsol-
lene er justerbare på kjøkkenhetten for å
passe til ulike skapdybder, Fig. 2B.
36
991.0519.298/D000000006916/180380/2021-10-06
