TILPASNING AV LUFTSTRØMMEN
SPJELDINNSTILLING
Luftstrømmen tilpasses ved hjelp av spjel-
det. Løsne filteret for å få tilgang til
spjeldet.

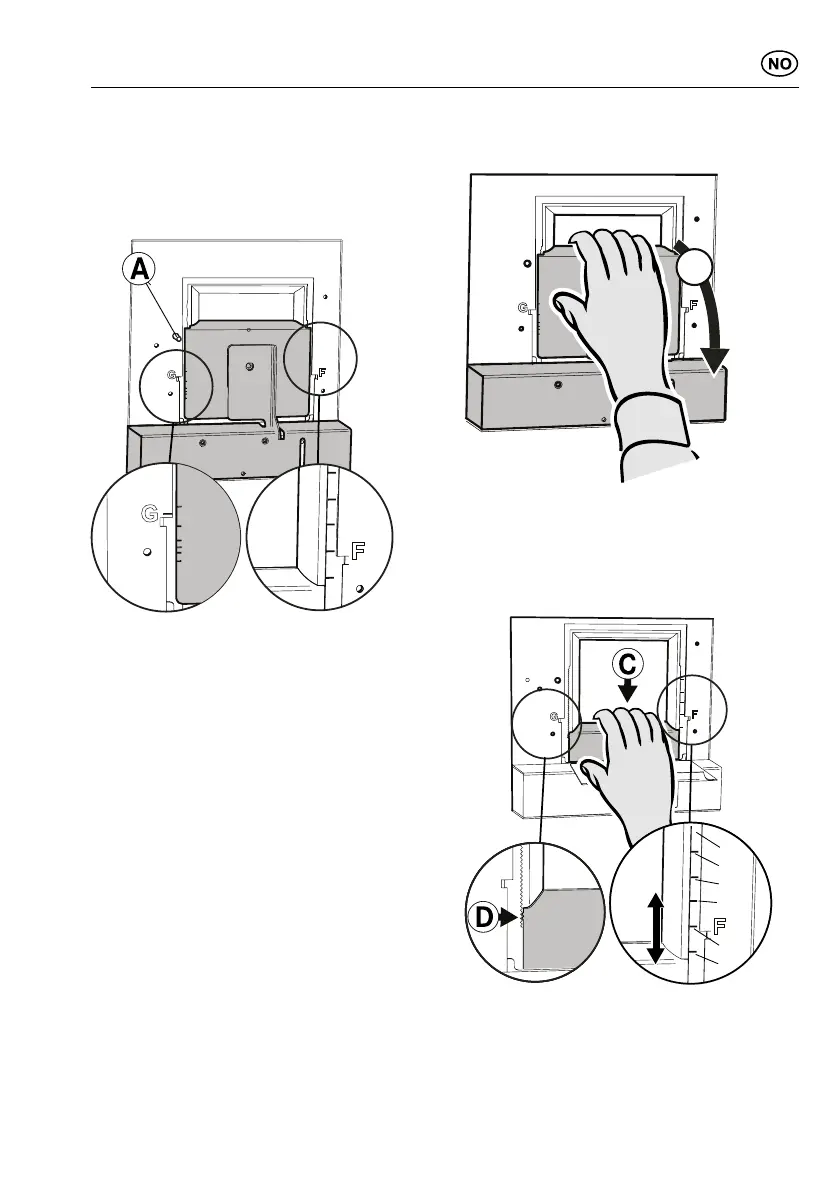

Fig. 10
Måleuttak
Trykket Pm måles i måleuttaket, Fig. 10A.
Ved hjelp av målt trykk Pm og spjeldets po-
sisjon kan luftmengden avleses i tilpas-
ningsdiagram, der F1–F6 er forceret
ventilasjon og G1–G6 er grunnventilasjon.
Hvis det er nødvendig å endre luftmengden,
foretas en ny
spjeldinnstilling med utgangspunkt i diag-
rammet som forklart nedenfor.
Tilpasning av forceret ventilasjon
B
Fig. 11
Åpne spjeldluken, Fig. 11B.
Merk:
Håndter spjeldet forsiktig!
1
2
3
4
5
6
Fig. 12
Løsne forseringsluken, Fig. 12C, ved å løfte
den fra låsehakene, Fig. 12D.
