INJUSTERING AV LUFTFLÖDEN
SPJÄLLINSTÄLLNING
Justering av luftflöden görs med hjälp av
spjället. Spjället blir åtkomligt för justering
genom att ta bort filtret.

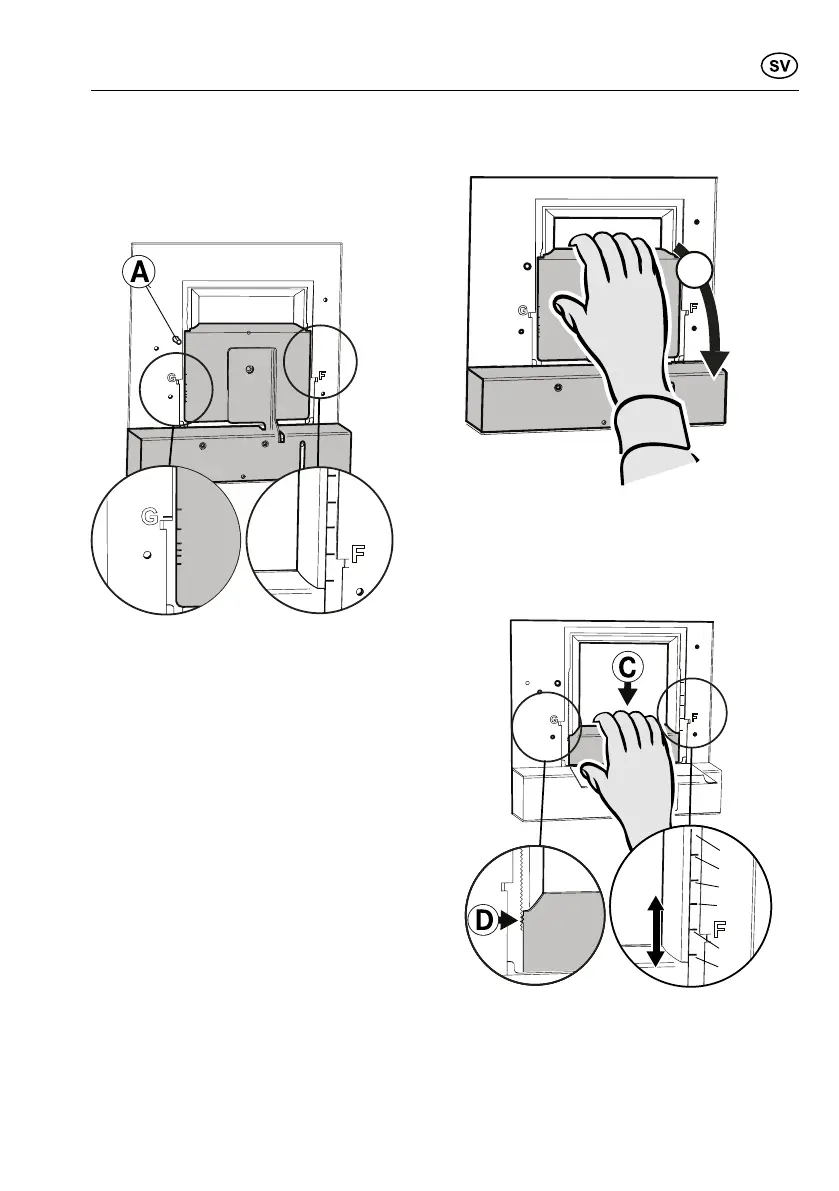

Fig.10
Mätuttag
Mättrycket Pm mäts i mätuttaget, Fig.10A.
Med hjälp av mättrycket Pm och spjällets
position kan luftmängden avläsas i injuster-
ingsdiagram, där F1-F6 är forcerad ventila-
tion och G1-G6 är grundventilation.
Om luftmängden måste förändras, läs av en
ny spjällinställning från diagram och justera
därefter spjällets position enligt nedanstå-
ende beskrivning.
Injustering av forcerad ventilation
B
Fig.11
Öppna spjälluckan, Fig.11B.
Obs!
Hantera spjället försiktigt!
1
2
3
4
5
6
Fig.12
Lossa forceringsluckan, Fig.12C, genom att
lyfta den från låstaggarna, Fig.12D.
