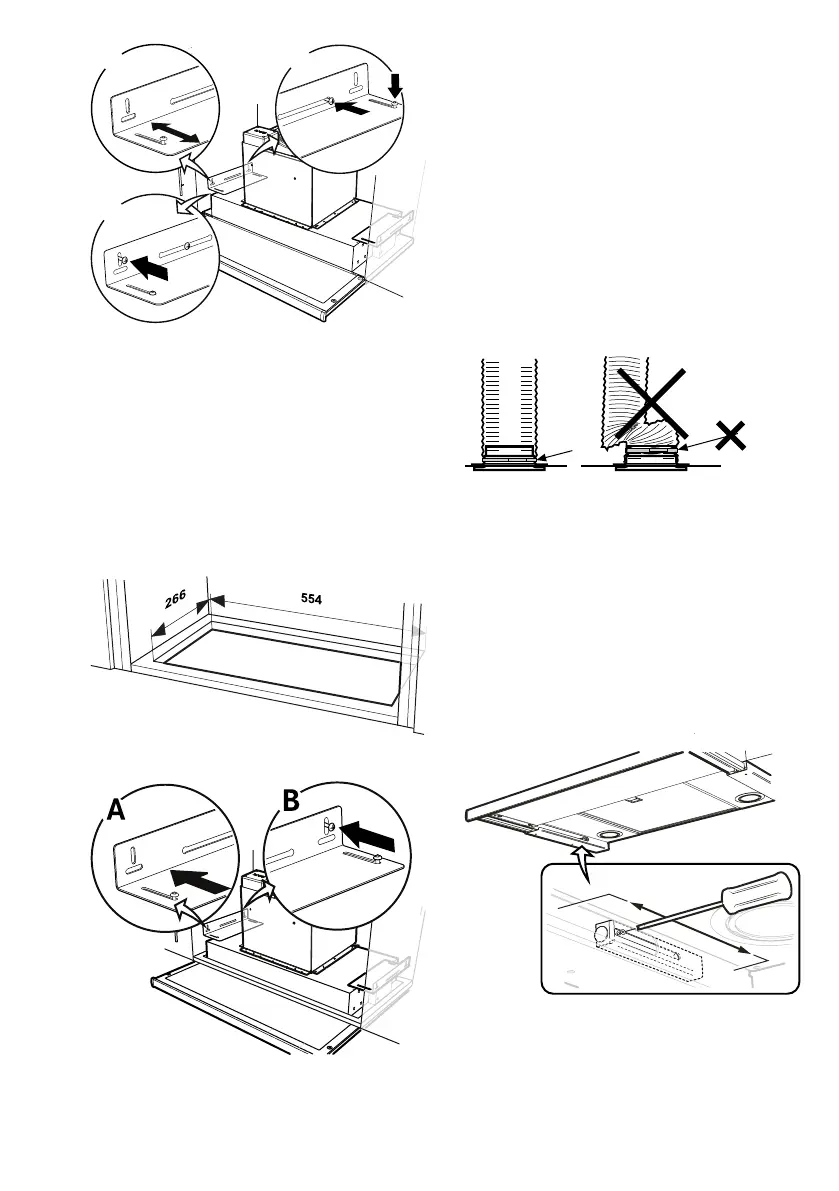

Fig. 3
Monter konsollene i kjøkkenhetten uten å
stramme skruene helt til og juster konsolle-
ne slik at de passer mot skapsidene, Fig.
3A. Heng opp kjøkkenhetten i de allerede
monterte skruene i skapsiden. Stram til
skruene på konsollene og i veggen, Fig. 3B.
Lås fast konsollene med låseskruer, Fig.
3C.
Montering i skap med bunn
Fig. 4
Fig. 5
Kjøkkenhetten monteres ved hjelp av
konsoller.
Sag ut et hull i skapbunnen i samsvar med
målene på bildet, Fig. 4. Fest konsollene så
langt inn det går på kjøkkenhetten. Skyv
kjøkkenhetten opp i hullet mot bunnen av
skapet. Trekk ut, Fig. 5A, og skru fast kon-
sollene i sidene på skapet, Fig. 5B. Stram
fast konsollene i kjøkkenhetten.
Tilkobling til avtrekkskanal
Koble til kjøkkenhetten med rør eller slange
Ø160 mm. Bruk en reduksjonsstuss hvis
koblingen er Ø125 mm.
Fig. 6
Merk:
Ved montering av fleksibel kanal, må
denne være rett nærmest stussen, Fig.
6.
Fjerning av beskyttelsesplast
Fjern all beskyttelsesplast fra filteret og
eventuelle andre deler av produktet.
Justering av uttrekkbar front.
Fig. 7
Trekk fronten helt ut. Løsne skruen til front-
stopperen, på undersiden av kjøkkenhet-
ten, og dra den så langt frem mot fronten
det går, Fig. 7.
