BA
C

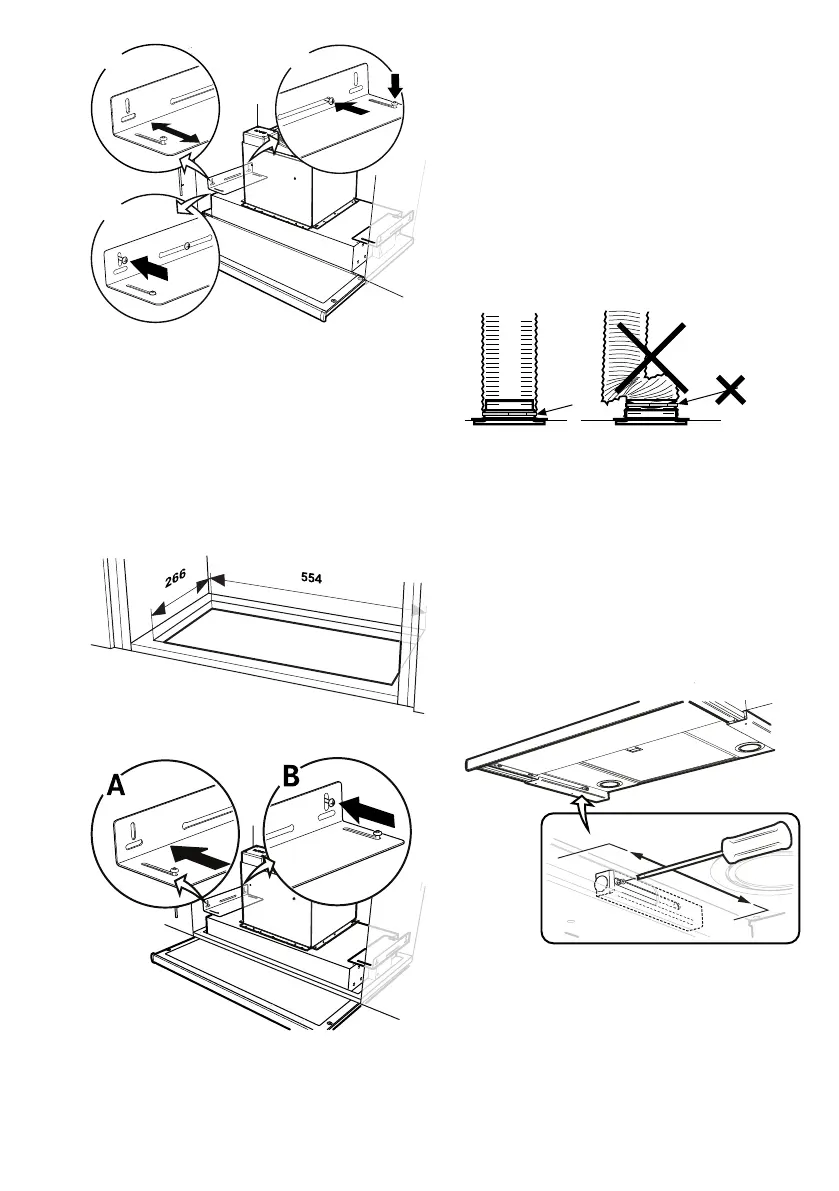

Kuva 3
Asenna liesikuvun konsolit irrottamatta ruu-
veja kokonaan, ja säädä sitten konsoleita
siten, että ne asettuvat kaappeja vasten,
Kuva 3A. Aseta liesikupu kaappeihin esia-
sennettuihin ruuveihin. Kiristä ruuvit konso-
liin ja seinään, Kuva 3B. Lukitse konsolit
tiukasti lukitusruuveilla, Kuva 3C.
Asennus pohjalliseen kaappiin
Kuva 4
Kuva 5
Liesikupu asennetaan konsoleiden avulla.
Sahaa kaapin pohjaan aukko mittakuvan
mukaisesti, Kuva 4. Kiinnitä konsolit niin
ylös, että liesikupu sopii paikalleen. Nosta
liesikupu ylös kaapin pohjaan tehdystä au-
kosta. Vedä ulos, Kuva 5A, ja ruuvaa konso-
lit kiinni kaappeihin, Kuva 5B. Kiristä
konsolit liesikupuun.
Liitäntä poistoilmakanavaan
Yhdistä liesikupu putkella tai letkulla,
Ø160 mm. Jos liitäntä on Ø125 mm on käy-
tettävä supistusmuhvia.
Kuva 6
Huom!
Jos asennukseen käytetään liitosletkua,
se on asennettava kiinteästi lähimpään
liitoskohtaan, Kuva 6.
Suojamuovin poisto
Irrota kaikki suojamuovit suodattimesta ja
mahdollisista muista osista.
Ulosvedettävän etuosan säätö
Kuva 7
Vedä etuosa kokonaan ulos. Irrota liesiku-
vun alapuolella olevan etuosan pysäyttimen
ruuvit ja vedä pysäytin niin pitkälle eteen
kuin se tulee, Kuva 7.
991.0519.298/D000000006916/180380/2021-10-06 29
