Указания по монтажу
Модели CM и TL (Рис. 6a/6b/6c)
Измерьте толщину стенки (S) мебели, обычно равную 16, 18 или 20 мм.
Стенка толщиной 16 мм: установите на каждой крепежной скобе (F) 2 накладки (T) с номером 16.
Стенка толщиной 18 мм: установите на каждой крепежной скобе (F) 2 накладки (T) с номером 18.
Стенка толщиной 20 мм: для 20-мм стенки установки накладок не требуется.
Установите скобы (F), приложив их к стенке мебели, а снизу
- к панели, на которой будет стоять духовка.
Закрепите скобы (F) с помощью винтов (V). Вставьте духовку в мебель, полностью откройте дверцу и прикрепите
духовку к скобам (F) с помощью 4 винтов (V) и 4 пластиковых бобышек (D).
Модели CR, CS, SG и SM (Рис.6d)
Вставьте духовку в нишу для встраивания; прикрепите корпус духовки с помощью 4 винтов и 4 втулок, входящих в
комплект поставки, к стенкам мебели, используя боковые отверстия (Рис. 6d).
Примечание: В случае установки духовки под варочной панелью предварительно разверните вправо или
влево патрубок этой панели (R), чтобы обеспечить правильную установку духовки (Рис.6е).
Подключение к электрической сети
Духовка FRANKE поставляется в комплекте с трехполюсным кабелем питания, провода которого имеют
свободные концы.
В случае стационарного соединения, на участке между духовкой и сетью электропитания должен быть установлен
выключатель с расстоянием между разомкнутыми контактами не менее 3 мм, обеспечивающий полное
отключение прибора в условиях перенапряжения категории III. Убедитесь в соблюдении следующих условий:
a) что
вилка и розетка рассчитаны на ток 16 A;
b) как вилка, так и розетка должны быть легко доступны и установлены так, чтобы
исключить возможность прикоснвения к находящимся под напряжением частям при
введении или отсоединении штепсельной вилки;
c) вилка должна вставляться без приложения усилия;
d) что при встраивании в мебель духовка не опирается на вилку,
вставленную в розетку;
e) что к одной розетке не подключены кабели питания двух приборов;
f) в случае замены кабеля питания необходимо использовать кабель 3 x 1,5 мм
2
типа
H05VV-F;

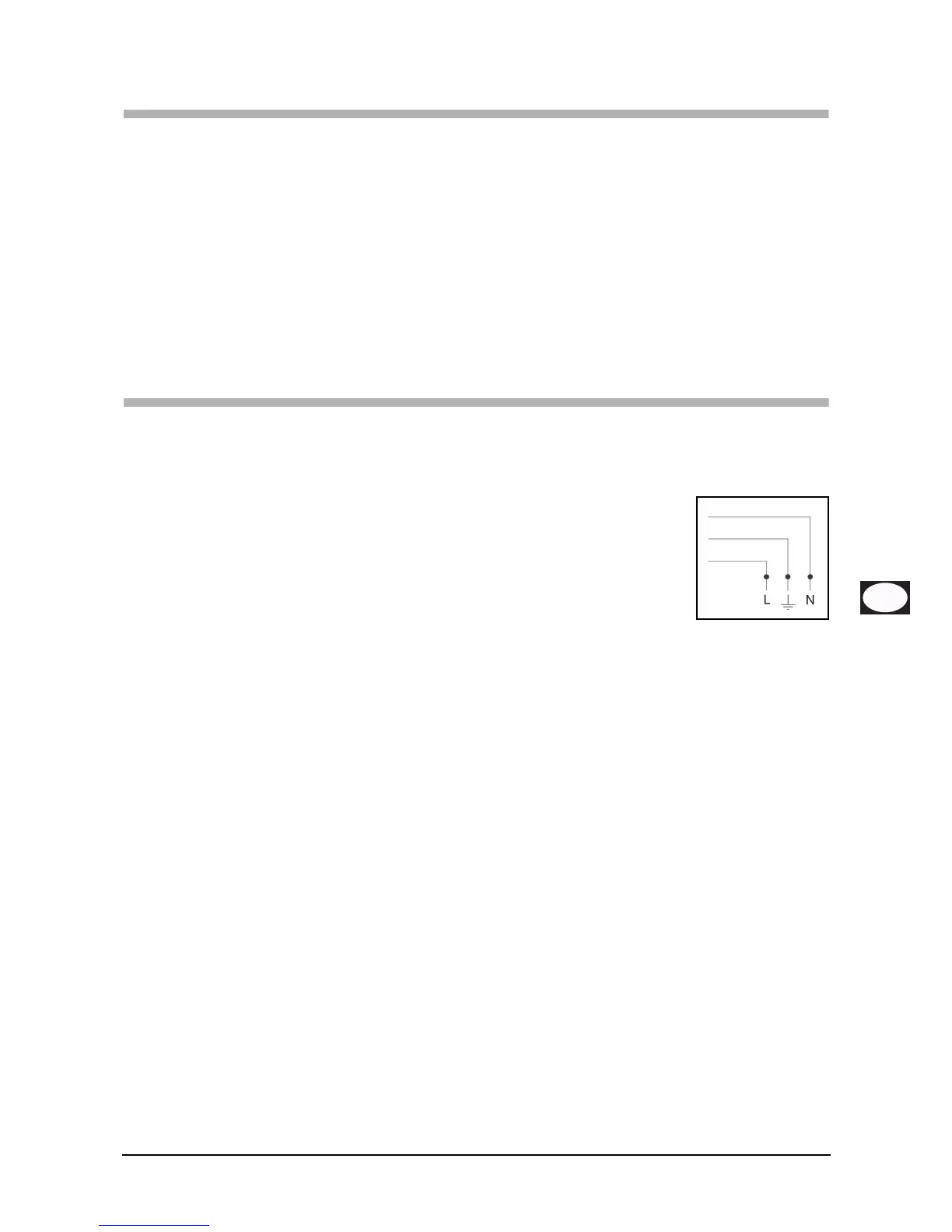

g) при подключении свободных концов жил должна быть обязательно соблюдена правильная полярность
(Коричневый=Фаза – Синий=Нейтраль – Желто-зеленый=Заземление).
Примечание: убедитесь, что характеристики домашней электрической сети (напряжение, максимальная
мощность и сила тока) соответствуют номинальным характеристикам приобретенной вами духовки FRANKE.
