INSTALLATION

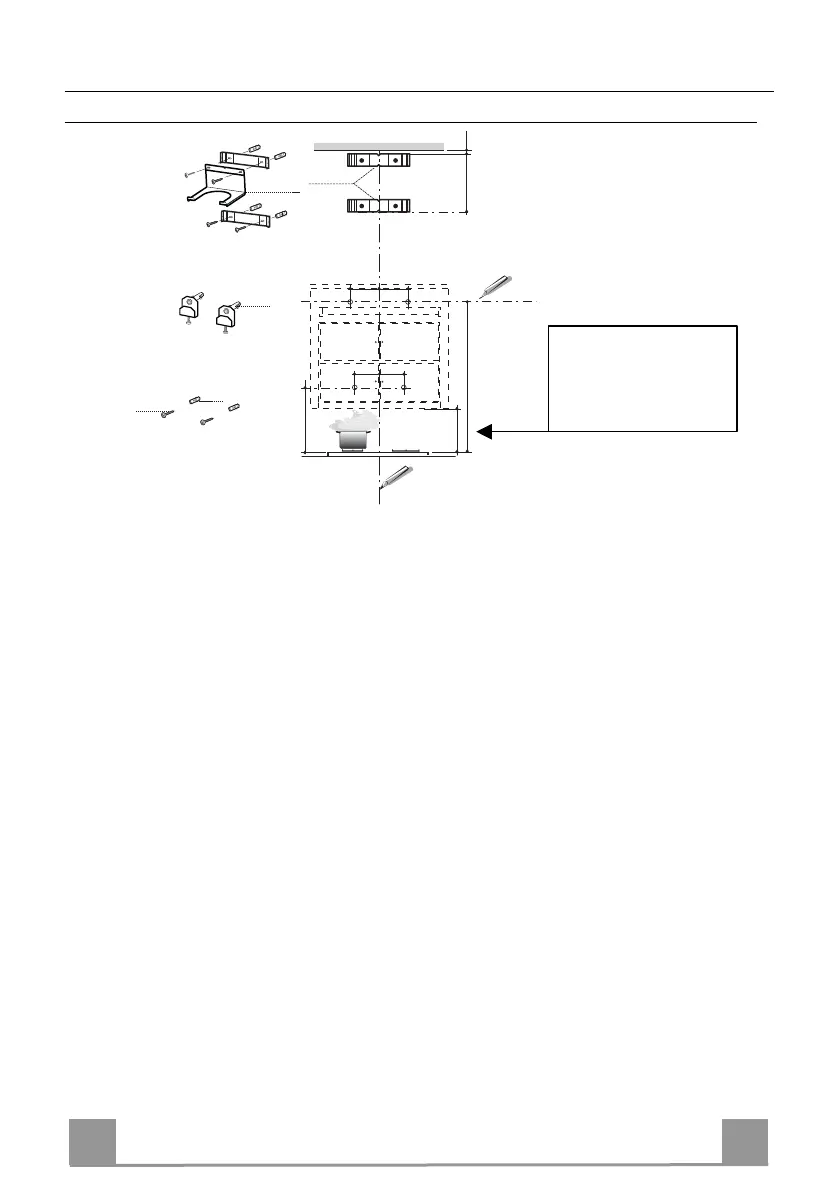

Perçage Paroi et Fixation Brides
Tracer sur la Paroi :
• une ligne Verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue
pour le montage de la Hotte ;
• une ligne Horizontale à 835 mm. min. au-dessus des Plaques de Cuisson.
• Marquer un point (1) sur la ligne horizontale à 190 mm. à droite de la ligne verticale de réfé-
rence.
• Répéter cette opération du côté opposé, en vérifiant le nivellement.
• Marquer comme indiqué, un point de référence (2) à 190 mm de la ligne verticale de repère,
et 362 mm au-dessus des Plaques de Cuisson.
• Répéter cette opération du côté opposé, en vérifiant le nivellement.
• Percer des trous de ø 12 mm. en correspondance des points (1) marqués.
• Percer des trous de ø 8 mm. en correspondance des points (2) marqués.
• Insérer les chevilles avec bride 11a dans les trous 1 puis visser.
• Insérer la cheville 11 dans le trou 2.
Pour l’installation avec cheminée décorative ( si fournies )
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé-
rieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée
supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Percer de ø 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4)
fournies.
Les indications de per-
çage se réfèrent à la dis-
tance minimale de sécu-
rité de 250 mm.
