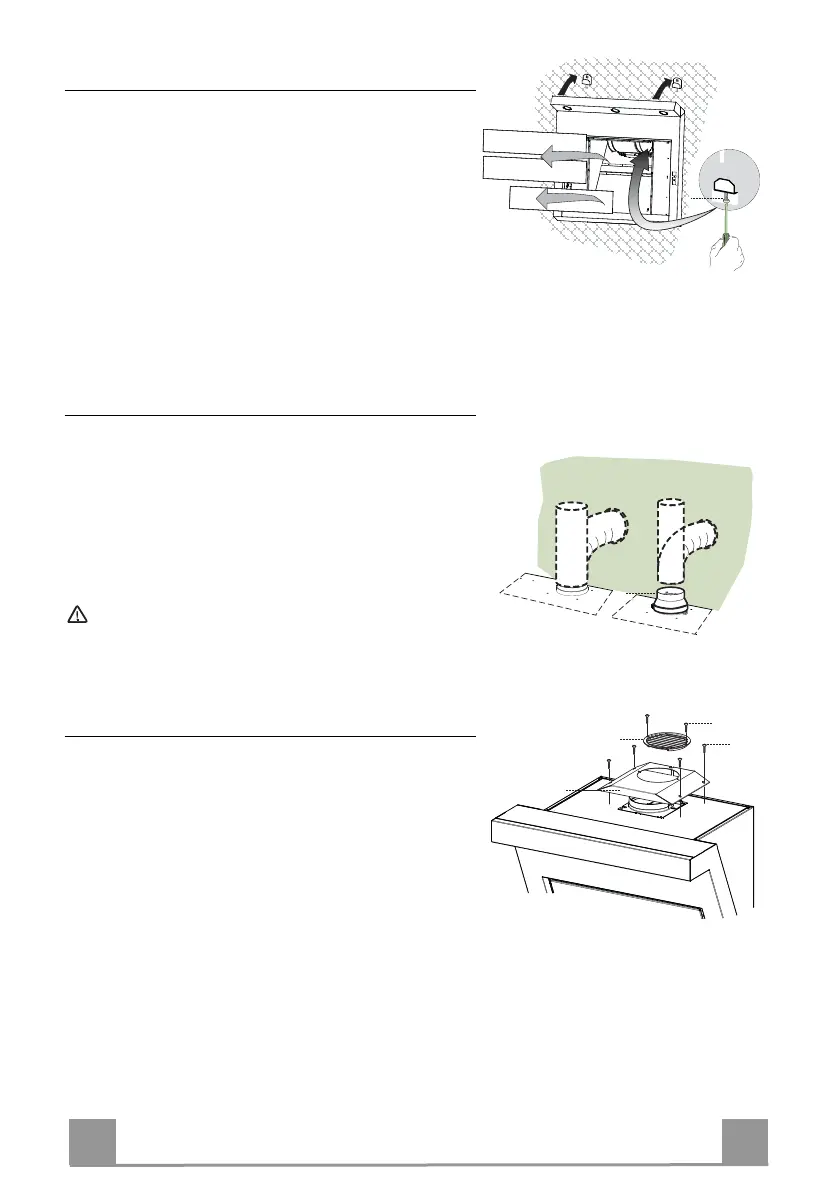

Montage des Haubenkörpers
• Die Absaugpaneele herausziehen.
• Die Fettfilter an den speziellen Griffen herausziehen.
• Die beiden Schrauben Vr der Bügel 11a auf den
Laufbeginn regulieren.
• Den Haubenkörper an den 2 Bügeln 11a einhaken.
• Vom Haubeninneren her den Haubenkörper mit Hilfe
der Schrauben Vr ausrichten.
• Die Sicherheitsschrauben 11 einschrauben.
Vr
Anschluss der Abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø 150 oder 120
mm) an die Außenrohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den
Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
Achtung! Alle Querschnittänderungen oder
Richtungsänderungen des Abluftkanals reduzieren
die Leistung der Haube.
ø 150
9
ø 120
ANSCHLUSS IN UMLUFTVERSION
Für die Installation in Umluftversion muss das optiona-
le Kit „Aktivkohle-Filtereinsatz“ erworben werden.
• Das Winkelstück der Kaminbefestigung entfernen
• Den Filterdeckel am Luftausgang mit den vier
Schrauben 12c (2,9 x 6,5) fixieren.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten
Schrauben 12d (2,9 x 9,5) beim Austritt der rückzu-
führenden Luft fixieren.
16
12c
12d
8
