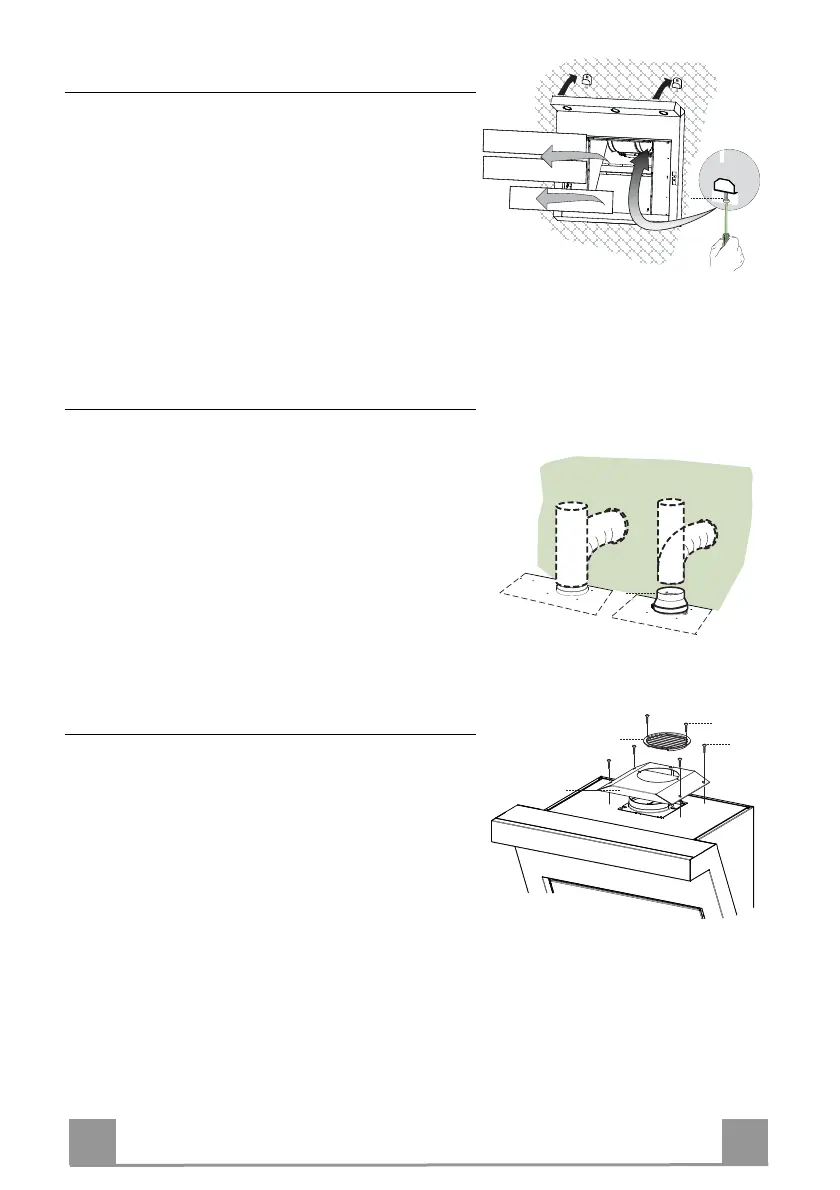

Davlumbaz Gövdesinin Montajı
• Emici panelleri çekerek çıkartınız.
• Yağlanmaya karşı Filtreleri uygun tutamaklardan tu-
tarak çıkartınız.
• İşlem öncesi 11a askıların iki Vr vidasını ayarlayı-
nız.
• Davlumbaz gövdesini 2 11a askıya takınız.
• Davlumbaz gövdesi içinden, Davlumbaz gövdesini
hizalamak için Vr vidalarla oynayınız.
• Güvenlik vidaları 11’i vidalayınız.
Vr
Bağlantılar
ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI
Aspiratörlü modelin montajı için, davlumbaz, montörün
seçeceği 150 yada 120 mm çapında sert veya esnek bir
boru ile çıkış kanalına bağlanmalıdır.
• ø120 mm çapında boru ile bağlantı için, redüksiyon
flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu
malzeme davlumbaz donanımıyla birlikte verilme-
miştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.
ø 150
9
ø 120
Filtre Edici Versiyon Hava Çıkışı
Filtre Edici Versiyonda kurulum için, aktif karbonlu
Kartuş opsiyonel kiti satın almak gereklidir.
• Baca sabitleme köşesini çıkartınız.
• Filtre edici kapağı, dört 12c (2,9 x 6,5) vidayı kulla-
narak hava çıkışına vidalayınız.
• Geri dönüşümlü hava çıkışına yönelik Izgarayı 8,
donanımdaki 2 12d (2,9 x 9,5) vidayla sabitleyiniz.
16
12c
12d
8
