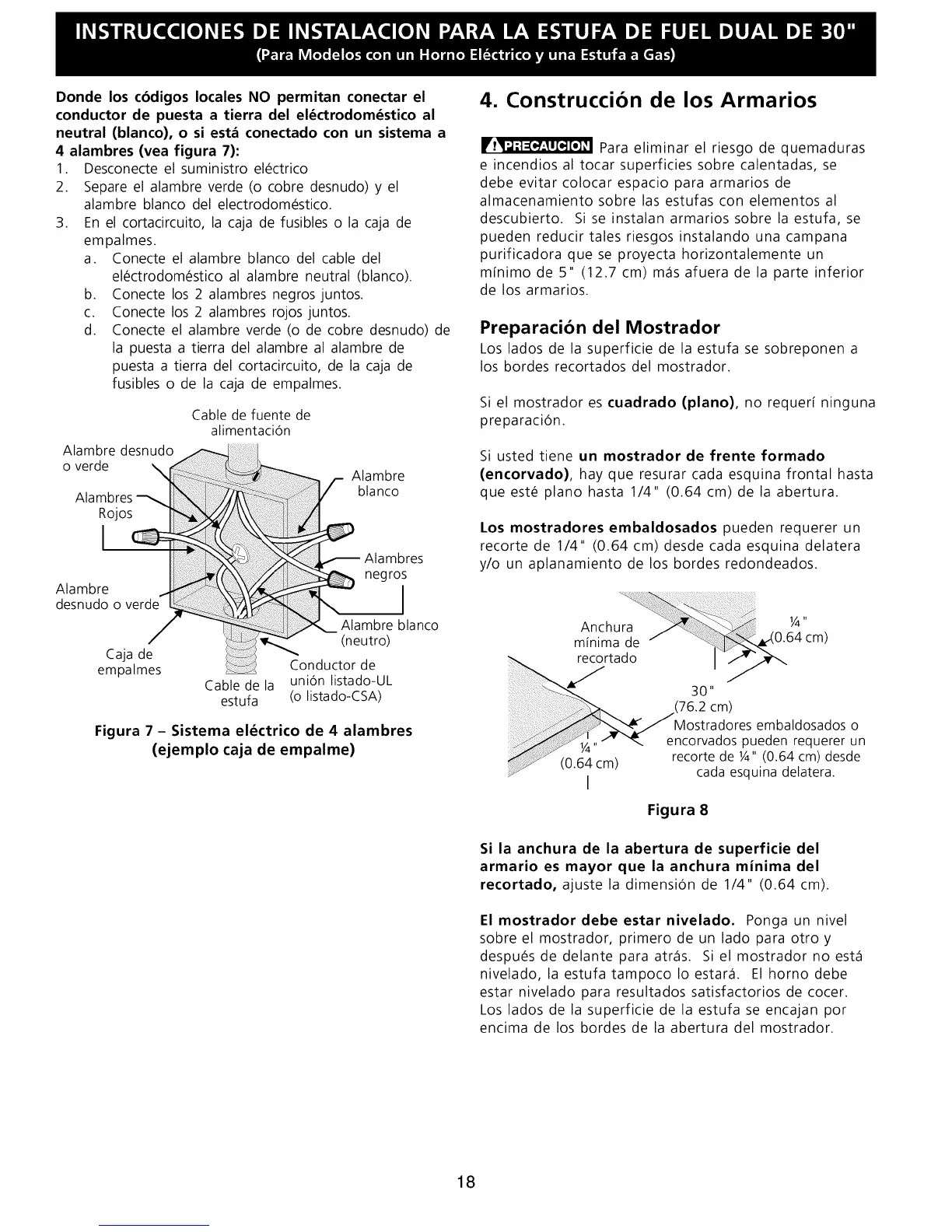

Frigidaire FCS388WHCD - Page 18

Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del el_ctrodom_stico al
neutral (blanco), o si est& conectado con un sistema a
4 alambres (vea figura 7):
1. Desconecte el suministro el_ctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom_stico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes.
a. Conecte el alambre blanco del cable del
el_ctrodom_stico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Alambre desnudo
o verde
Rojos
I
Alambre
desnudo o
Caja de
empalmes
Cable de fuente de
alimentaci6n
Alambre
blanco
Alambres
negros
Alambre blanco
(neutro)
Conductor de
Cable de la uni6n listado-UL
estufa (o listado-CSA)
Figura 7 - Sistema el_ctrico de 4 alambres
(ejemplo caja de empalme)
4. Construccibn de los Armarios
Para eliminar el riesgo de quemaduras
e incendios al tocar superficies sobre calentadas, se
debe evitar colocar espacio para armarios de
almacenamiento sobre las estufas con elementos al
descubierto. Sise instalan armariossobre la estufa, se
pueden reducir tales riesgos instalando una campana
purificadora que se proyecta horizontalemente un
m[nimo de 5" (12.7 cm) m_s afuera de la parte inferior
de los armarios.
Preparacibn del Mostrador
Los lados de la superficie de la estufa se sobreponen a
los bordes recortados del mostrador.
Si el mostrador es cuadrado (piano), no requer[ ninguna
preparaci6n.
Si usted tiene un mostrador de frente formado
(encorvado), hay que resurar cada esquina frontal hasta
que est_ piano hasta 1/4" (0.64 cm) de la abertura.
Los mostradores embaldosados pueden requerer un
recorte de 1/4" (0.64 cm) desde cada esquina delatera
y/o un aplanamiento de los bordes redondeados.
cadaesquina delatera.
Figura 8
Si la anchura de la abertura de superficie del
armario es mayor que la anchura minima del
recortado, ajuste la dimensi6n de 1/4" (0.64 cm).
El mostrador debe estar nivelado. Ponga un nivel
sobre el mostrador, primero de un lado para otro y
despu_sde delante para atr_s. Siel mostrador noest_
nivelado, la estufatampocoloestar_. El hornodebe
estar nivelado para resultados satisfactorios de cocer.
Los lados de la superficie de la estufa se encajan por
encima de los bordes de la abertura del mostrador.
18
