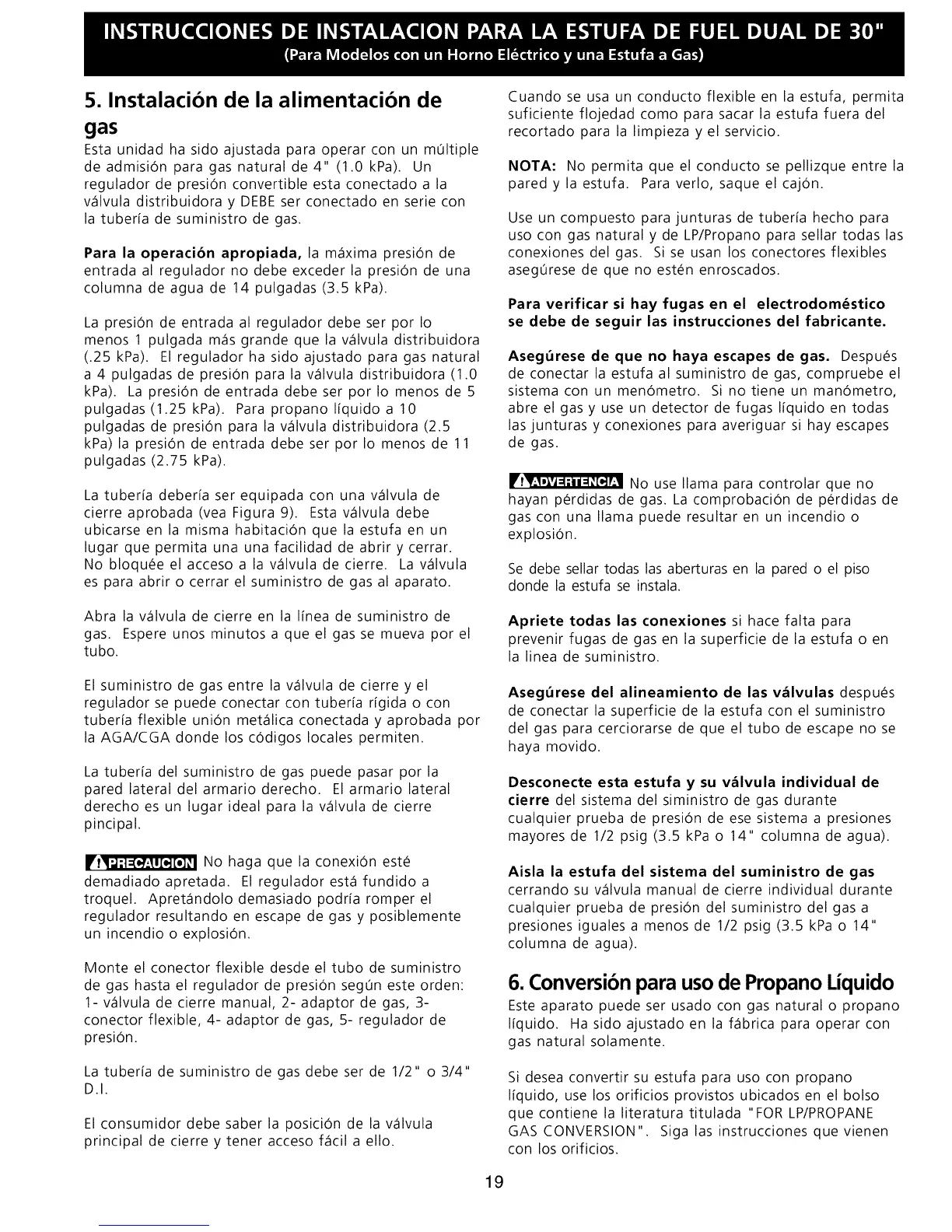

5. InstalaciOn de la alimentaciOn de
gas
Esta unidad ha sido ajustada para operar con un m01tiple
de admisi0n para gas natural de 4" (1.0 kPa). Un
regulador de presi0n convertible esta conectado a la
wilvula distribuidora y DEBE ser conectado en serie con
la tuberfa de suministro de gas.
Para la operaciOn apropiada, la m_ixima presi0n de
entrada al regulador no debe exceder la presi0n de una
columna de agua de 14 pulgadas (3.5 kPa).
La presi0n de entrada al regulador debe ser por Io
menos 1 pulgada m_is grande que la wilvula distribuidora
(.25 kPa). El regulador ha sidoajustado para gas natural
a 4 pulgadas de presi0n para la wilvula distribuidora (1.0
kPa). La presi0n deentrada debeser porlo menos de 5
pulgadas(1.25 kPa). Para propanolfquidoa 10
pulgadas de presi0n para la wilvula distribuidora (2.5
kPa) la presi0n de entrada debe ser por Io menos de 11
pulgadas (2.75 kPa).
La tuberfa deberfa ser equipada con una wilvula de
cierreaprobada (vea Figura 9). Esta wilvula debe
ubicarse en la misma habitaci0n que la estufa en un
lugar que permita una una facilidad de abrir y cerrar.
No bloqu_e el acceso a la wilvula de cierre. La wilvula
es para abrir o cerrar el suministro de gas al aparato.
Cuando se usa un conducto flexible en la estufa, permita
suficiente flojedad como para sacar la estufa fuera del
recortado para la limpieza y el servicio.
NOTA: No permita queelconductose pellizqueentre la
pared yla estufa. Para verlo, saqueelcaj0n.
Use un compuesto para junturas de tuberfa hecho para
uso con gas natural y de LP/Propano para sellar todas las
conexiones del gas. Si se usan los conectores flexibles
aseg0rese de que no est_n enroscados.
Para verificar si hay fugas en el electrodom_stico
se debe de seguir las instrucciones del fabricante.
Asegl_rese de que no haya escapes de gas. Despu_s
de conectar la estufa al suministro de gas, compruebe el
sistema con un men0metro. Si notiene un man0metro,
abre el gas y use un detector de fugas Ifquido en todas
las junturas y conexiones para averiguar si hay escapes
de gas.
No use llama para controlar que no
hayan p_rdidas de gas. La comprobaci0n de p_rdidas de
gas con una llama puede resultar en un incendio o
explosion.
Se debe sellar todas las aberturas en la pared o el piso
donde la estufa se instala.
Abra la wilvula de cierre en la Ifnea de suministro de
gas. Espere unos minutosa queel gasse mueva porel
tubo.
El suministro de gas entre la wilvula de cierre y el
regulador se puede conectar con tuberfa rfgida o con
tuberfa flexible union met_ilica conectada y aprobada por
la AGA/CGA donde los c0digos locales permiten.
La tuberfa del suministro de gas puede pasar por la
pared lateral delarmarioderecho. Elarmariolateral
derecho es un lugar ideal para la wilvula de cierre
pincipal.
No haga que la conexi0n est_
demadiadoapretada. El reguladorest_i fundidoa
troquel. Apret_indolo demasiado podrfa romper el
regulador resultando en escape de gas y posiblemente
un incendio o explosion.
Monte el conector flexible desde el tubo de suministro
de gas hasta el regulador de presi0n seg0n este orden:
1- wilvula de cierre manual, 2- adaptor de gas, 3-
conector flexible, 4- adaptor de gas, 5- regulador de
presi0n.
La tuberfa de suministro de gas debe ser de 1/2" o 3/4"
D.I.
El consumidor debe saber la posici0n de la wilvula
principal de cierre y tener acceso f_icil a ello.
Apriete todas las conexiones si hace falta para
prevenir fugas de gas en la superficie de la estufa o en
la linea de suministro.
Aseg_rese del alineamiento de las v_lvulas despu_s
de conectar la superficie de la estufa con el suministro
del gas para cerciorarse de que el tubo de escape no se
haya movido.
Desconecte esta estufa y su v_lvula individual de
cierre del sistema del siministro de gas durante
cualquier prueba de presi0n de ese sistema a presiones
mayores de 1/2 psig (3.5 kPa o 14" columna de agua).
Aisla la estufa del sistema del suministro de gas
cerrando su v_ilvula manual de cierre individual durante
cualquier prueba de presi0n del suministro del gas a
presiones iguales a menos de 1/2 psig (3.5 kPa o 14"
columna de agua).
6. ConversiOn para uso de Propano Liquido
Este aparato puede ser usado con gas natural o propano
Ifquido. Hasidoajustadoen la f_ibrica para operarcon
gas natural solamente.
Si desea convertir su estufa para uso con propano
Ifquido, use los orificios provistos ubicados en el bolso
que contiene la literatura titulada "FOR LP/PROPANE
GAS CONVERSION". Siga las instrucciones quevienen
con los orificios.
19
