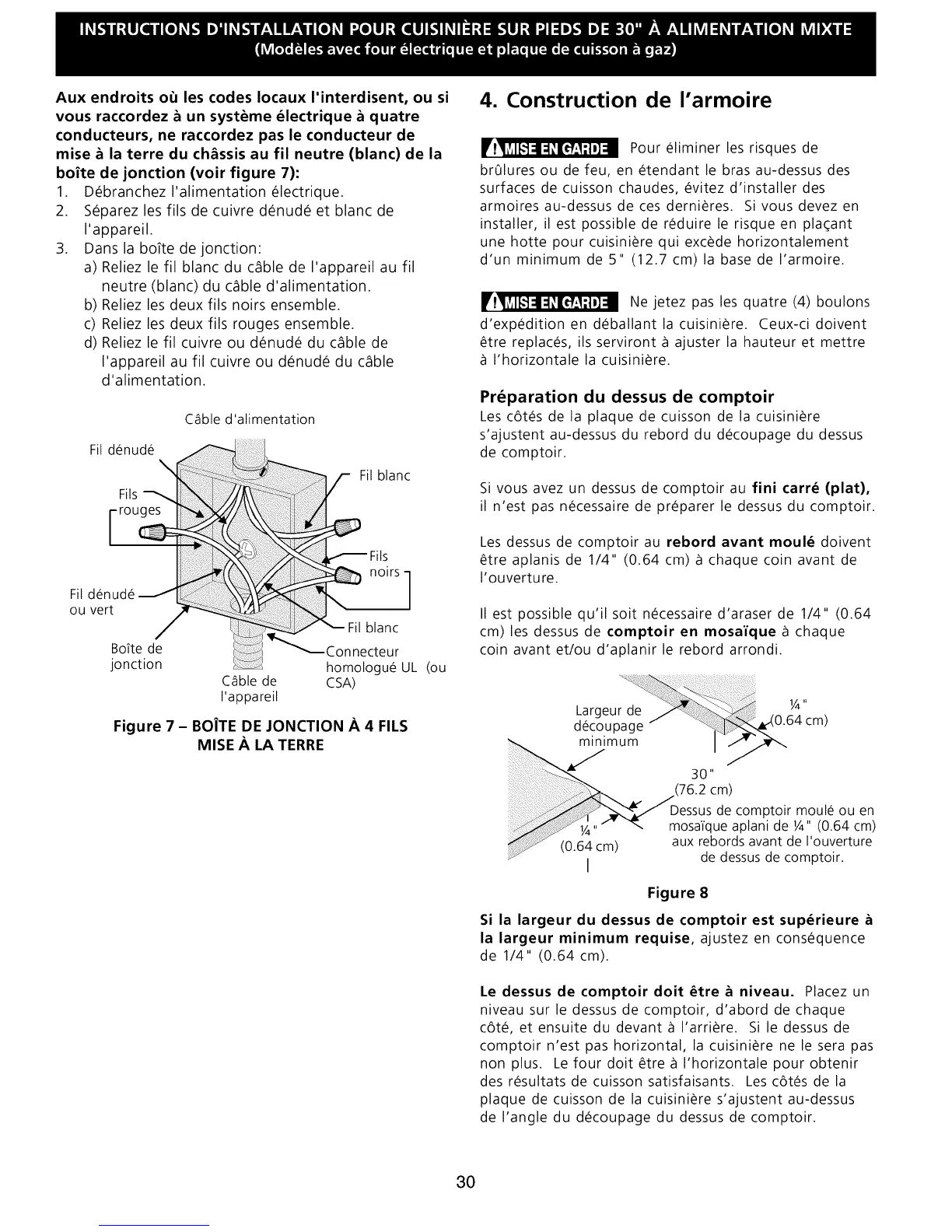

Aux endroits oh les codes Iocaux I'interdisent, ou si
vous raccordez b un systbme _lectrique b quatre
conducteurs, ne raccordez pas le conducteur de
mise _ la terre du ch&ssis au fil neutre (blanc) de la
boite de jonction (voir figure 7):
1. D_branchez I'alimentation _lectrique.
2. S_parez les fils de cuivre d_nud_ et blanc de
I'appareil.
3. Dans la boTte dejonction:
a) Reliez le fil blanc du cable de I'appareil au fil
neutre (blanc) du cable d'alimentation.
b) Reliez les deux fils noirs ensemble.
c) Reliez les deux fils rouges ensemble.
d) Reliez le fil cuivre ou d_nud_ du cable de
I'appareil au fil cuivre ou d_nud_ du cable
d'alimentation.
Cable d'alimentation
Cable de
I'appareil
homologue UL (ou
CSA)
Figure 7 - BOJTE DE JONCTION A 4 FILS
MISE A LA TERRE
4. Construction de I'armoire
llrT_lkVdl[.'i4=l_lrY:_;Id=llPour _liminer les risques de
brOlures ou de feu, en _tendant le bras au-dessus des
surfaces de cuisson chaudes, _vitez d'installer des
armoiresau-dessusdeces derni_res. Sivousdevezen
installer, il est possible de r_duire le risque en pla_ant
une hotte pour cuisini_re qui exc_de horizontalement
d'un minimum de 5" (12.7 cm)la base de I'armoire.
r!1_V_l_.,]4:l_ll_:_lt_]:ll Ne jetez pas les quatre (4) boulons
d'exp_dition en d_ballant la cuisini_re. Ceux-ci doivent
_tre replaces, ils serviront _ ajuster la hauteur et mettre
I'horizontale la cuisini_re.
Preparation du dessus de comptoir
Les c6t_s de la plaque de cuisson de la cuisini_re
s'ajustent au-dessus du rebord du d_coupage du dessus
de comptoir.
Si vous avez un dessus de comptoir au fini carr_ {plat),
il n'est pas n_cessaire de preparer le dessus du comptoir.
Les dessus de comptoir au rebord avant mould doivent
_tre aplanis de 1/4" (0.64 cm) _ chaque coin avant de
I'ouverture.
II est possible qu'il soit n_cessaire d'araser de 1/4" (0.64
cm) les dessus de comptoir en mosai"que _ chaque
coin avant et/ou d'aplanir le rebord arrondi.
de dessus de comptoir.
I
Figure 8
Si la largeur du dessus de comptoir est supdrieure
la largeur minimum requise, ajustez en consequence
de 1/4" (0.64 cm).
Le dessus de comptoir doit _tre & niveau. Placez un
niveau sur le dessus de comptoir, d'abord de chaque
c6t_,etensuite du devant_ I'arri_re. Si le dessus de
comptoir n'est pas horizontal, la cuisini_re ne le sera pas
non plus. Le four doit _tre _ I'horizontale pour obtenir
des r_sultats de cuisson satisfaisants. Les c6t_s de la
plaque de cuisson de la cuisini_re s'ajustent au-dessus
de I'angle du d_coupage du dessus de comptoir.
3O
