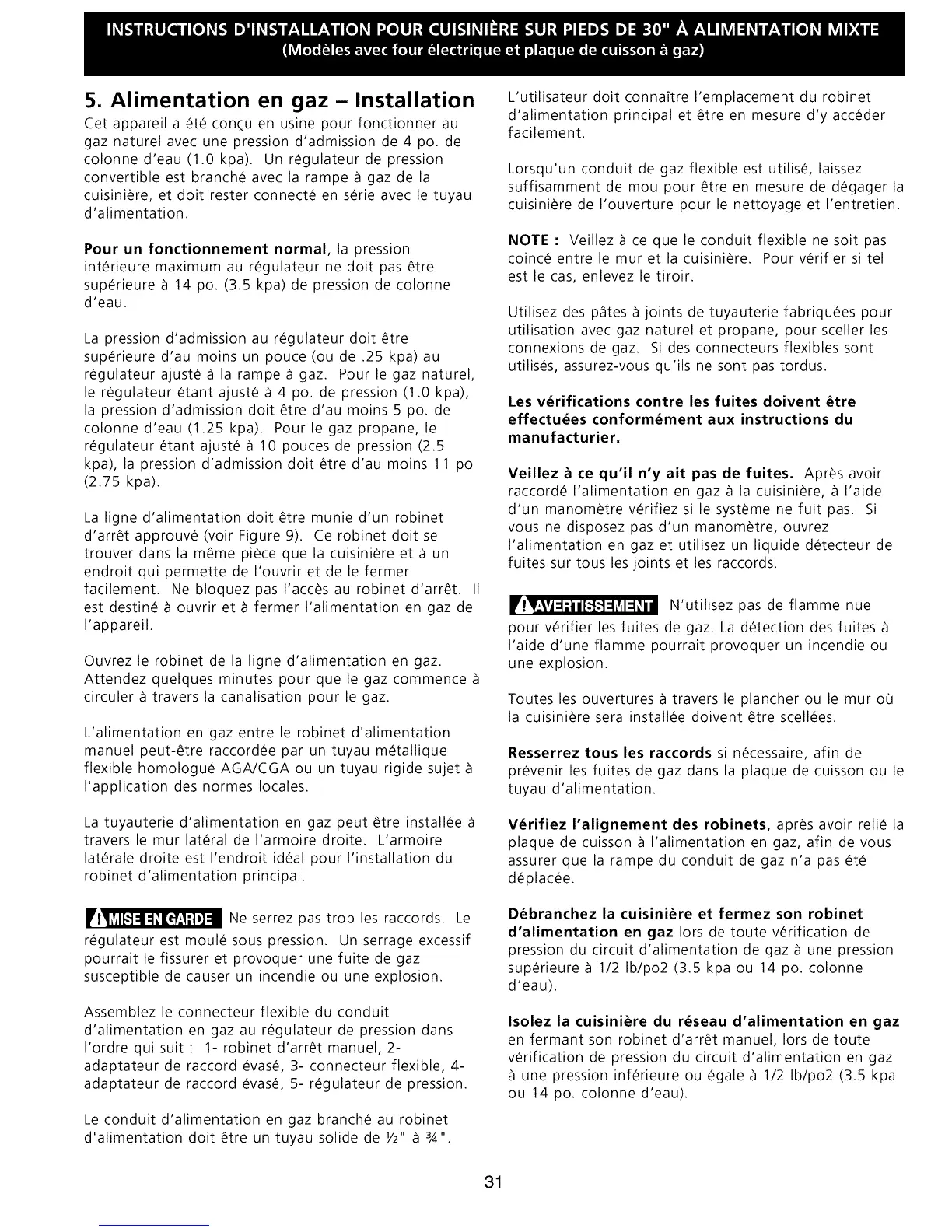

5. Alimentation en gaz - Installation
Cet appareil a _t_ con_u en usine pour fonctionner au
gaz naturel avec une pression d'admission de 4 po. de
colonne d'eau (1.0 kpa). Un r_gulateurde pression
convertible est branch_ avec la rampe _ gaz de la
cuisini_re, et doit rester connect_ en s_rie avec le tuyau
d'alimentation.
Pour un fonctionnement normal, la pression
int_rieure maximum au r_gulateur ne doit pas _tre
sup_rieure _ 14 po. (3.5 kpa) de pression de colonne
d'eau.
La pression d'admission au r_gulateur doit _tre
sup_rieure d'au moins un pouce (ou de .25 kpa) au
r_gulateurajust_ la rampe_ gaz. Pour legaz naturel,
le r_gulateur _tant ajust_ _ 4 po. de pression (1.0 kpa),
la pression d'admission doit _tre d'au moins 5 po. de
colonne d'eau (1.25 kpa). Pourle gaz propane, le
r_gulateur _tant ajust_ _ 10 pouces de pression (2.5
kpa), la pression d'admission doit _tre d'au moins 11 po
(2.75 kpa).
La ligne d'alimentation doit _tre munie d'un robinet
d'arr_tapprouv_(voir Figure 9). Ce robinetdoitse
trouver dans la m_me piece que la cuisini_re et _ un
endroit qui permette de I'ouvrir et de le fermer
facilement. Ne bloquezpas I'acc_sau robinet d'arr_t. II
est destin_ _ ouvrir et _ fermer I'alimentation en gaz de
I'appareil.
Ouvrez le robinet de la ligne d'alimentation en gaz.
Attendez quelques minutes pour que le gaz commence
circuler _ travers la canalisation pour le gaz.
L'alimentation en gaz entre le robinet d'alimentation
manuel peut-_tre raccord_e par un tuyau m_tallique
flexible homologu_ AGA/CGA ou un tuyau rigide sujet
I'application des normes locales.
La tuyauterie d'alimentation en gaz peut _tre install_e
travers le murlat_ral de I'armoire droite. L'armoire
lat_rale droite est I'endroit ideal pour I'installation du
robinet d'alimentation principal.
r!1_V_ll,14:l_lr_._1;t_]! Ne serrez pas trop les raccords. Le
r_gulateurest moul_sous pression. Un serrageexcessif
pourrait le fissurer et provoquer une fuite de gaz
susceptible de causer un incendie ou une explosion.
Assemblez le connecteur flexible du conduit
d'alimentation en gaz au r_gulateur de pression dans
I'ordre quisuit: 1- robinetd'arr_t manuel, 2-
adaptateur de raccord _vas_, 3- connecteur flexible, 4-
adaptateur de raccord _vas_, 5- r_gulateur de pression.
Le conduit d'alimentation en gaz branch_ au robinet
d'alimentation doit _tre un tuyau solide de 1/2" _ 3A".
L'utilisateur doit connattre I'emplacement du robinet
d'alimentation principal et _tre en mesure d'y acceder
facilement.
Lorsqu'un conduit de gaz flexible est utilis_, laissez
suffisamment de mou pour _tre en mesure de d_gager la
cuisini_re de I'ouverture pour le nettoyage et I'entretien.
NOTE: Veillez_ ce que le conduit flexible nesoit pas
coinc_entre le muretla cuisini_re. Pourv_rifiersitel
est le cas, enlevez le tiroir.
Utilisez des p_tes _ joints de tuyauterie fabriqu_es pour
utilisation avec gaz naturel et propane, pour sceller les
connexions de gaz. Si des connecteurs flexibles sont
utilis_s, assurez-vous qu'ils ne sont pas tordus.
Les v_rifications contre les fuites doivent _tre
effectu_es conform_ment aux instructions du
manufacturier.
Veillez & ce qu'il n'y ait pas de fuites. Apr_s avoir
raccord_ I'alimentation en gaz _ la cuisini_re, _ I'aide
d'un manom_tre v_rifiez si le syst_me ne fuit pas. Si
vous ne disposez pas d'un manom_tre, ouvrez
I'alimentation en gaz et utilisez un liquide d_tecteur de
fuites sur tousles joints et les raccords.
rrv_.\,,i::t:.t._-]::t,,,t::t_/d.N'utilisez pas de flamme nue
pour v_rifier les fuites de gaz. La d_tection des fuites
I'aide d'une flamme pourrait provoquer un incendie ou
une explosion.
Toutes les ouvertures _ travers le plancher ou lemur o0
la cuisini_re sera install_e doivent _tre scell_es.
Resserrez tous les raccords si n_cessaire, afin de
pr_venir les fuites de gaz dans la plaque de cuisson ou le
tuyau d'alimentation.
V_rifiez I'alignement des robinets, apr_s avoir reli_ la
plaque de cuisson _ I'alimentation en gaz, afin de vous
assurer que la rampe du conduit de gaz n'a pas _t_
d_plac_e.
D_branchez la cuisini_re et fermez son robinet
d'alimentation en gaz Iors de toute v_rification de
pression du circuit d'alimentation de gaz _ une pression
sup_rieure _ 1/2 Ib/po2 (3.5 kpa ou 14 po. colonne
d'eau).
Isolez la cuisini_re du r_seau d'alimentation en gaz
en fermant son robinet d'arr_t manuel, Iors de toute
v_rification de pression du circuit d'alimentation en gaz
une pression inf_rieure ou _gale _ 1/2 Ib/po2 (3.5 kpa
ou 14 po. colonne d'eau).
31
