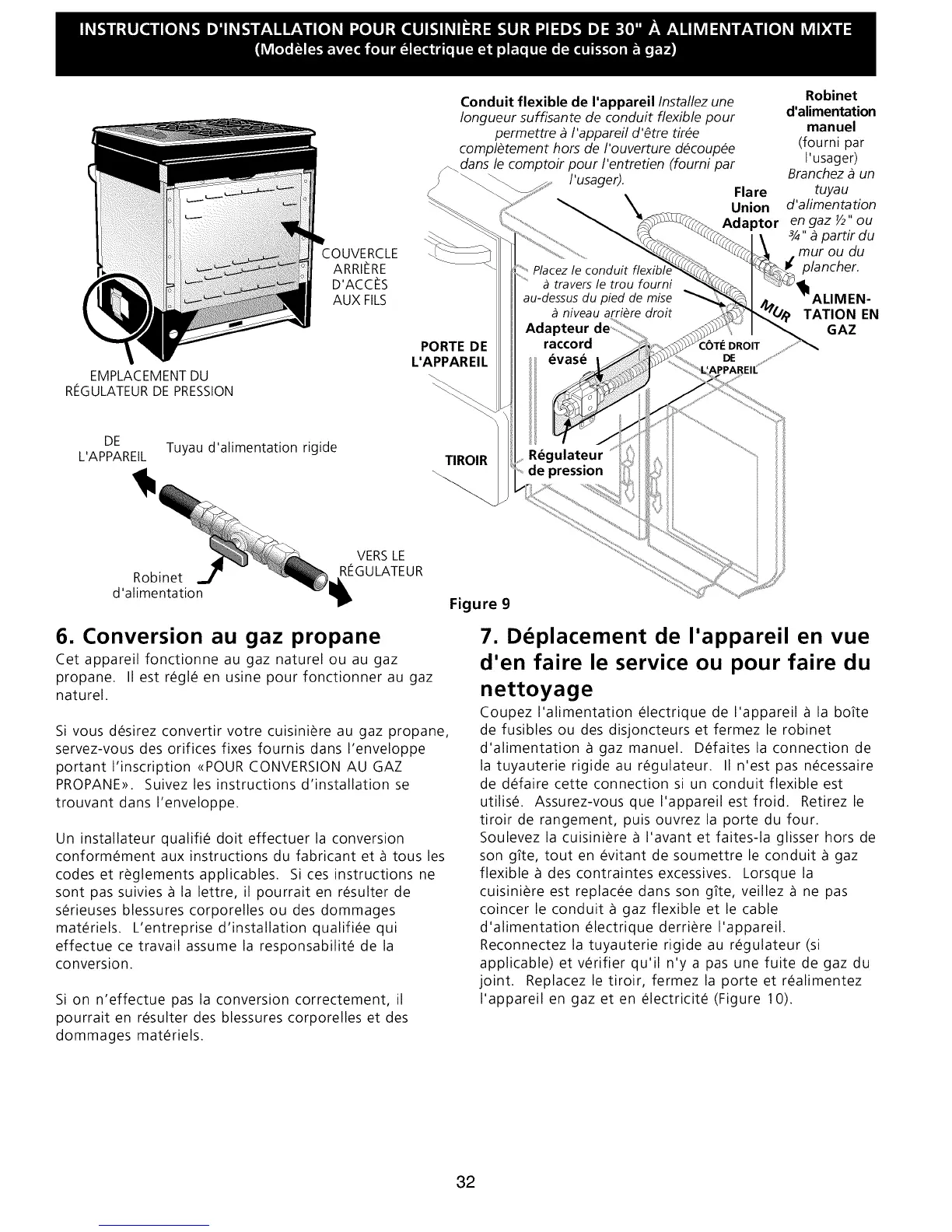

EMPLACEMENT DU
COUVERCLE
ARRI_RE
D'ACC_S
AUX FILS
RCGULATEURDE PRESSION
DE
L'APPAREIL
Tuyau d'alimentation rigide
Conduit flexible de I'appareil Installez une
Iongueur suffisante de conduit flexible pour
permettre a I'appareil d'etre tir_e
compl_tement hors de I'ouverture d_coup_e
_ dans le comptoir pour I'entretien (foumi par
I'usager).
PORTE DE
L'APPAREIL
TIROIR
Placez le conduit
travers le trou fourni
au-dessus du pied de raise
niveau arri_re droit
Adapteur
raccord
evas_
de pression
Robinet
d'alimentation
manuel
(fourni par
I'usager)
Branchez a un
Flare tuyau
Union d'alimentation
Adaptor en gaz ½" ou
3/4"a partir du
mur ou du
plancher.
_ALIMEN-
TATION EN
GAZ
Robinet
d'alimentation
VERSLE
RCGULATEUR
6. Conversion au gaz propane
Cet appareil fonctionne au gaz naturel ou au gaz
propane. Ilest r_gl_en usine pourfonctionnerau gaz
naturel.
Si vous d_sirez convertir votre cuisini_re au gaz propane,
servez-vous des orifices fixes fournis dans I'enveloppe
portant I'inscription <<POURCONVERSION AU GAZ
PROPANE>>. Suivez les instructions d'installation se
trouvant dans I'enveloppe.
Un installateur qualifi_ doit effectuer la conversion
conform_ment aux instructions du fabricant et _ tousles
codeset r_glementsapplicables. Sicesinstructions ne
sont pas suivies _ la lettre, il pourrait en r_sulter de
s_rieuses blessures corporelles ou des dommages
materiels. L'entreprise d'installation qualifi_e qui
effectue ce travail assume la responsabilit_ de la
conversion.
Si on n'effectue pas la conversion correctement, il
pourrait en r_sulter des blessures corporelles et des
dommages materiels.
Figure 9
7. D placement de I'appareil en vue
d'en faire le service ou pour faire du
nettoyage
Coupez I'alimentation _lectrique de I'appareil _ la bofte
de fusibles ou des disjoncteurs et fermez le robinet
d'alimentation _ gaz manuel. D_faites la connection de
latuyauterie rigideau r_gulateur. II n'est pas n_cessaire
de d_faire cette connection si un conduit flexible est
utilis_. Assurez-vousque I'appareilestfroid. Retirezle
tiroir de rangement, puis ouvrez la porte du four.
Soulevez la cuisini_re _ I'avant et faites-la glisser hors de
son gfte, tout en _vitant de soumettre le conduit _ gaz
flexible _ des contraintes excessives. Lorsque la
cuisini_re est replac_e dans son gfte, veillez _ ne pas
coincer le conduit _ gaz flexible et le cable
d'alimentation _lectrique derriere I'appareil.
Reconnectez la tuyauterie rigide au r_gulateur (si
applicable) et v_rifier qu'il n'y a pas une fuite de gaz du
joint. Replacezletiroir, fermezla porteet r_alimentez
I'appareil en gaz et en _lectricit_ (Figure 10).
