Instructions d’installation

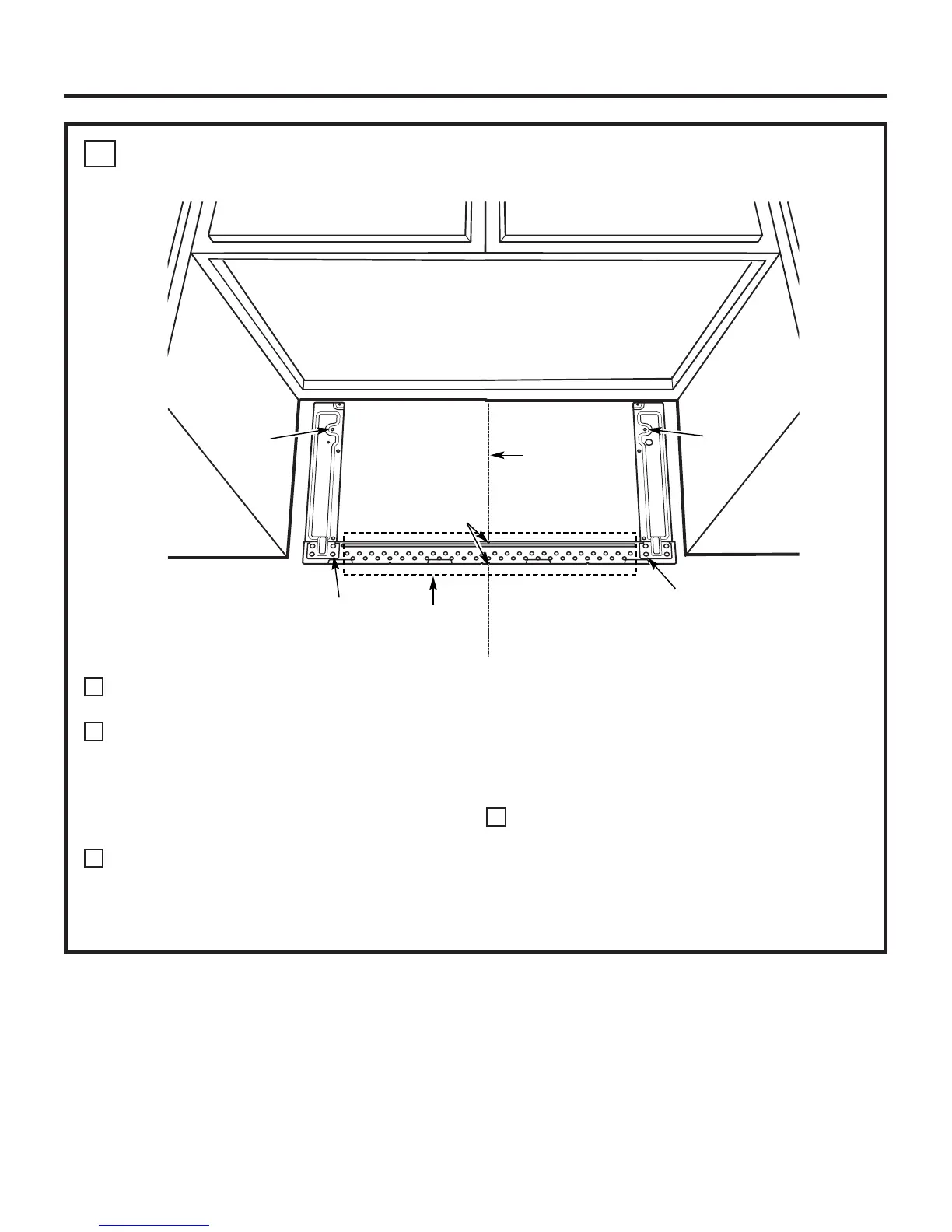

ALIGNEMENT DE LA PLAQUE MURALE
D.
Trou A
Trou B
T
rou D
Trou C
Zone E
Encoches de la
ligne centrale
Tracez une ligne
verticale sur le mur à
partir du centre de
l’armoire supérieure
Tracez une ligne verticale sur le mur au centre de l’espace
de 30 po (76,2 cm) de large.
Utilisez la plaque de montage comme gabarit pour le mur
arrière. Placez la plaque de montage sur le mur, en vous
assurant que les languettes touchent le fond de l’armoire
ou la ligne de niveau tracée à l’étape C dans le cas des
armoires dotées d’un rebord avant. Alignez l’encoche et la
ligne centrale de la plaque de montage sur la ligne centrale
tracée sur le mur.
Tout en tenant la plaque de montage d’une main, tracez
des cercles sur le mur au niveau des trous A, B, C et D
(voyez le schéma plus haut/la plaque réelle est pourvue
de flèches). Quatre trous doivent être utilisés pour le
montage.
3
2
1
REMARQUE : Si aucun des trous C et D ne se trouve dans
un montant, trouvez un montant dans la zone E et tracez
un cinquième cercle pour l’aligner sur un montant. Il est
important qu’au moins une vis à bois soit fixée solidement
dans un montant pour soutenir le poids du four à micro-
ondes.
Mettez la plaque de montage de côté.
Percez des trous dans les cercles. S’il y a un montant,
percez un trou de 3/16 po (48 mm) pour les vis à bois. S’il
n’y a pas de montant, percez un trou de 5/8 po (16 mm)
pour des boulons à ailettes.
REMARQUE : NE FIXEZ PAS LA PLAQUE DE
MONTAGE MAINTENANT.
4
ATTENTION : Portez
des gants pour éviter
de vous blesser sur les
bords coupants.
